iTNC 530 HEIDENHAIN 465
14.8 Initialisation du point
de référ
e
nce a
v
e
c palpeur 3D

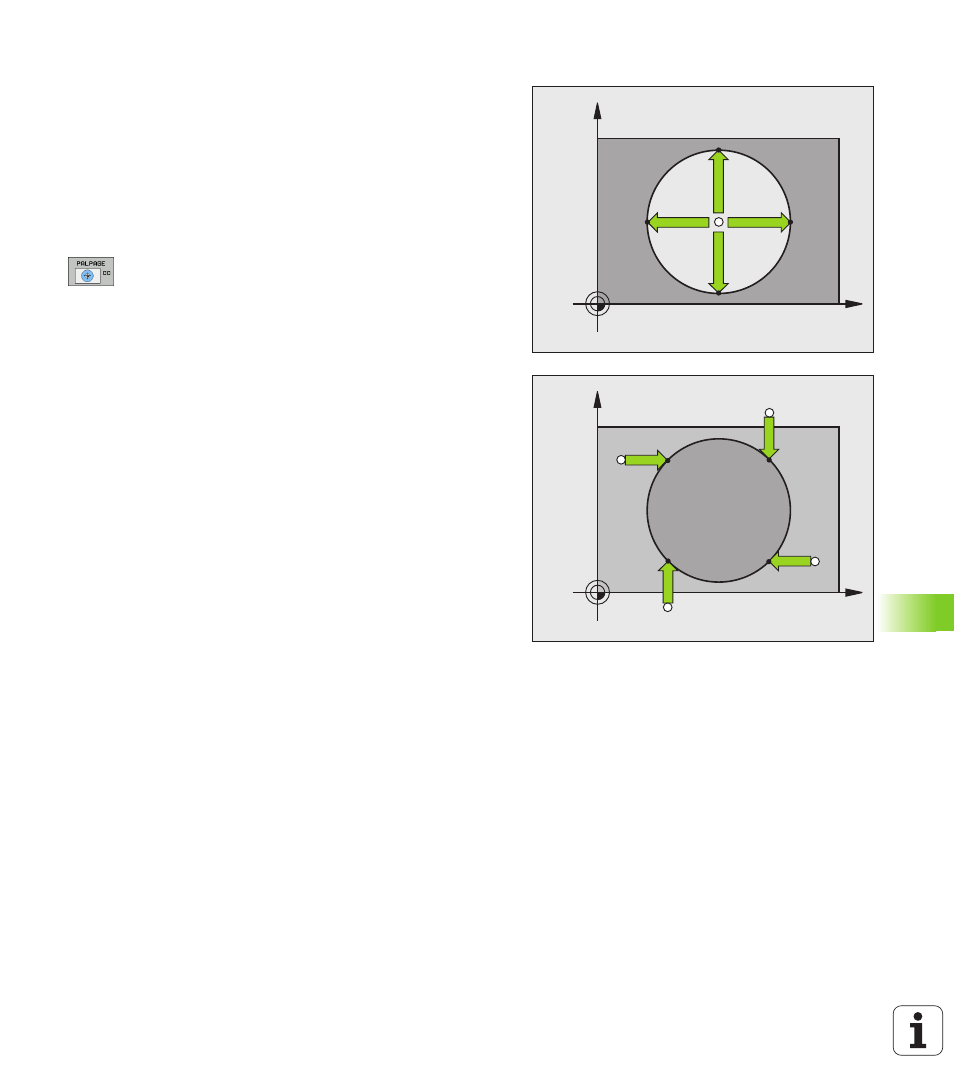

Centre de cercle pris comme point de référence
Vous pouvez utiliser comme points de référence les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc.
Cercle interne:
La TNC palpe automatiquement la paroi interne dans les quatre sens
des axes de coordonnées.
Pour des cercles discontinus (arcs de cercle), vous pouvez choisir
librement le sens du palpage.
U Positionner la bille approximativement au centre du cercle
U Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE CC
U Palpage: Appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points
de la paroi circulaire interne
U Si vous travaillez avec rotation à 180° dans les 2 sens
(seulement sur machines avec orientation broche,
dépend de PM6160), appuyer sur la softkey 180° puis
palper à nouveau 4 points de la paroi circulaire interne
U Si vous désirez travailler sans rotation à 180° dans les
deux sens: Appuyez sur la touche END
U Point de référence : Dans la fenêtre du menu,
introduire les deux coordonnées du centre du cercle,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE ou inscrire les valeurs dans un tableau
(cf. „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans un tableau de points zéro”, page
455, ou cf. „Enregistrer les valeurs de mesure issues
des cycles palpeurs dans le tableau Preset”, page
456)
U Quitter la fonction de palpage: Appuyer sur END
Cercle externe:
U Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
U Sélectionner le sens de palpage: Appuyer sur la softkey adéquate
U Palpage: Appuyer sur la touche START externe
U Répéter la procédure de palpage pour les 3 autres points. Cf. figure
en bas et à droite
U Point de référence : Introduire les coordonnées du point de
référence, valider avec la softkey INITIAL. POINT DE RÉFÉRENCE
ou inscrire les valeurs dans un tableau (cf. „Enregistrer les valeurs
de mesure issues des cycles palpeurs dans un tableau de points
zéro”, page 455 ou cf. „Enregistrer les valeurs de mesure issues
des cycles palpeurs dans le tableau Preset”, page 456 ou cf.
„Enregistrer les valeurs de mesure dans le tableau de Presets de
palettes”, page 457)
U Quitter la fonction de palpage: Appuyer sur la touche END
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
