6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

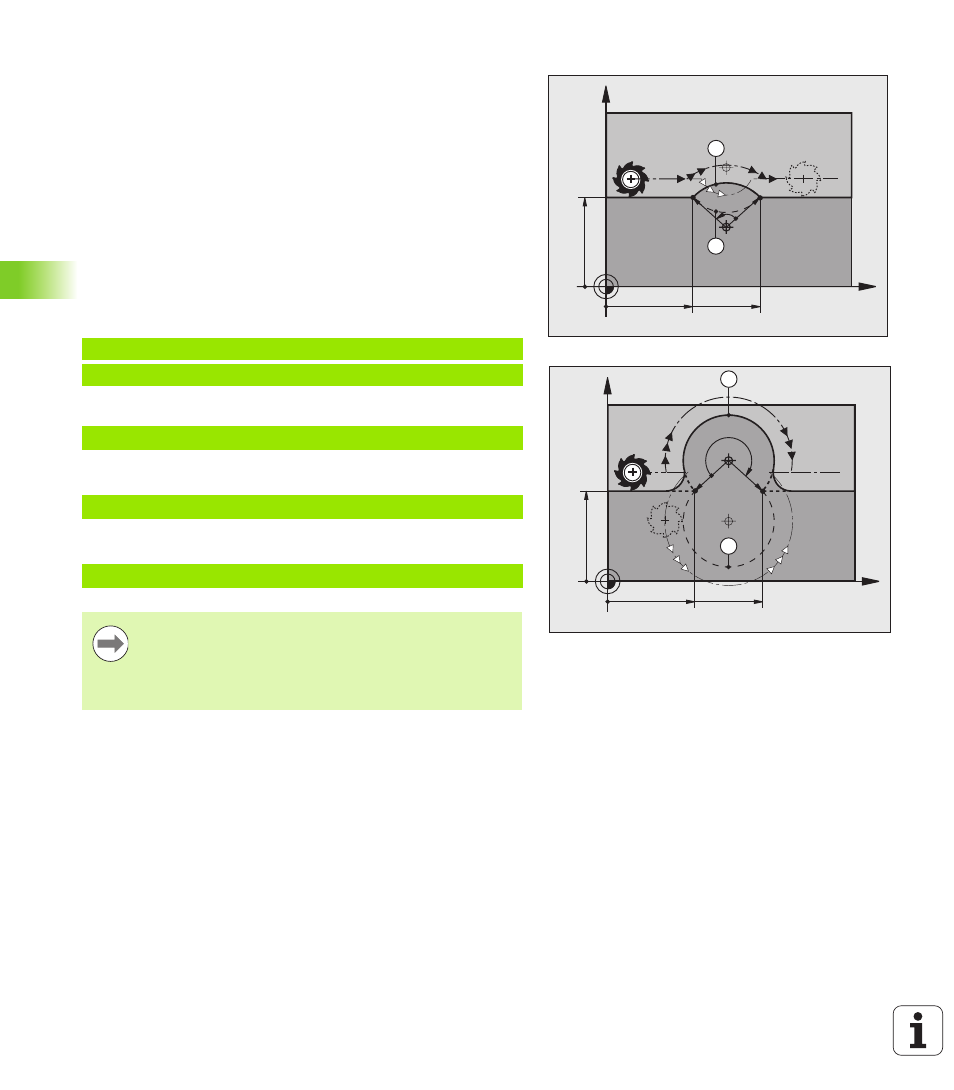

Angle au centre CCA et rayon R de l'arc de cercle
Le point initial et le point final du contour peuvent être reliés ensemble
par quatre arcs de cercle différents et de même rayon:
Petit arc de cercle: CCA<180°
Rayon de signe positif R>0
Grand arc de cercle: CCA>180°
Rayon de signe négatif R<0
Au moyen du sens de rotation, vous définissez si la courbure de l’arc
de cercle est dirigée vers l’extérieur (convexe) ou vers l’intérieur
(concave):
Convexe: Sens de rotation G02 (avec correction de rayon G41)
Concave: Sens de rotation G03 (avec correction de rayon G41)
Exemple de séquences CN
ou
ou
ou
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ARC 1)
N110 G03 X+70 Y+40 R+20 * (ARC 2)
N110 G02 X+70 Y+40 R-20 * (ARC 3)
N110 G03 X+70 Y+40 R-20 * (ARC 4)
L’écart entre le point initial et le point final du diamètre du
cercle ne doit pas être supérieur au diamètre du cercle.
Le rayon max. est de 99,9999 m.
Fonction autorisée pour les axes angulaires A, B et C.
