12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Définir le plan d'usinage au moyen d'un seul
angle incrémental dans l'espace: PLANE
RELATIVE
Application
Vous utilisez les angles dans l'espace incrémentaux lorsqu'un plan
d'usinage actif déjà incliné doit être incliné par une autre rotation.
Exemple: Réaliser un chanfrein à 45° sur un plan incliné.
Paramètres d'introduction

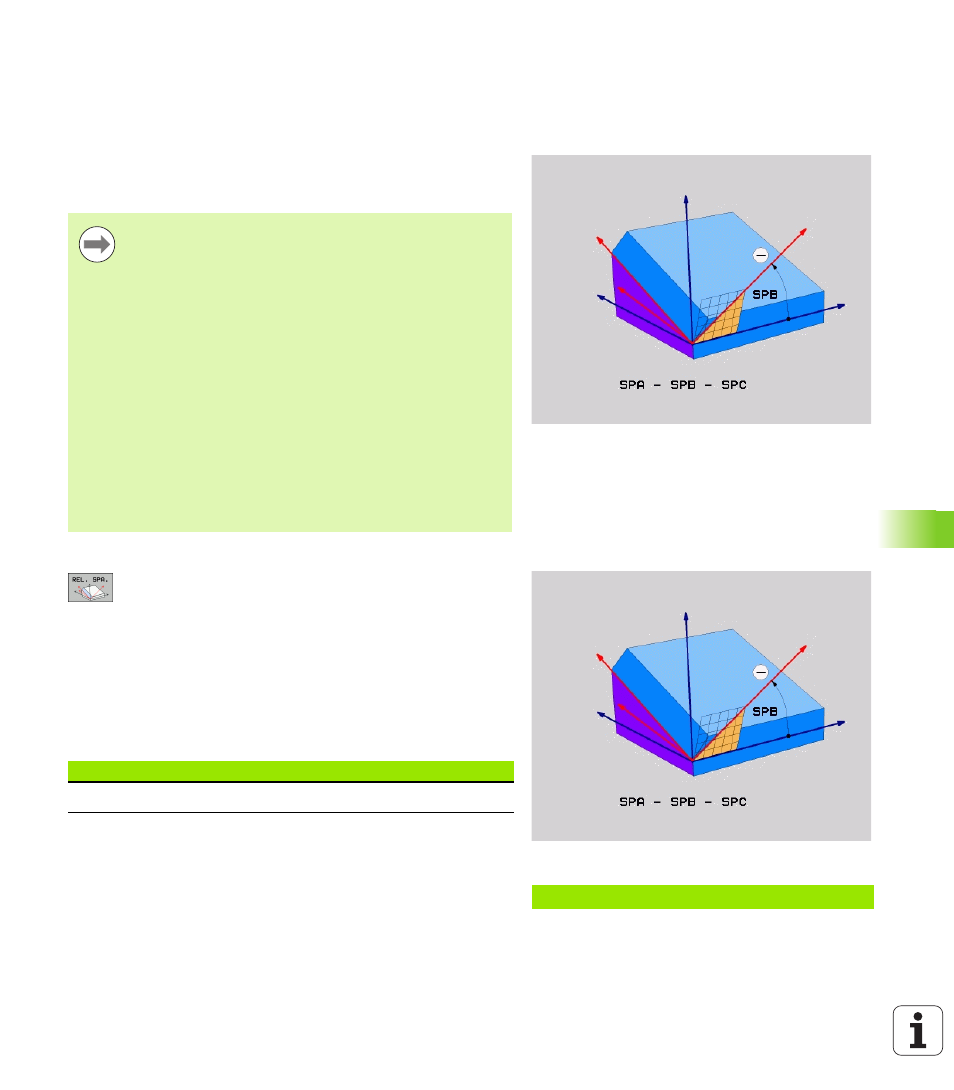

U Angle incrémental? : Angle dans l'espace en fonction
duquel le plan d'usinage actif doit continuer d'être
incliné (cf. figure en haut et à droite). Sélectionner par
softkey l'axe autour duquel doit s'effectuer
l'inclinaison. Plage d'introduction: -359.9999° à
+359.9999°
U Poursuivre avec les propriétés de positionnement (cf.
„Définir le comportement de positionnement de la
fonction PLANE” à la page 394)
Abréviations utilisées
Remarques avant que vous ne programmiez
L'angle défini agit toujours par rapport au plan d'usinage
actif et ce, quelle que soit la fonction utilisée pour l'activer.
Vous pouvez programmer successivement autant de
fonctions PLANE RELATIVE que vous le désirez.
Si vous voulez retourner au plan d'usinage qui était actif
avant la fonction PLANE RELATIVE, définissez dans ce cas
PLANE RELATIVE
avec le même angle mais en utilisant le
signe inverse.
Si vous utilisez PLANE RELATIVE sur un plan d'usinage non
incliné, faites simplement pivoter le plan non incliné autour
de l'angle dans l'espace que vous avez défini dans la
fonction PLANE.
Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE”, page 394
Exemple: Séquence CN
5 PLANE RELATIV SPB-45 .....
Abréviation Signification
RELATIV de l'anglais relative = par rapport à
