Partage de l'écran lors de l'édition – HEIDENHAIN iTNC 530 (340 49x-02) Pilot Manuel d'utilisation
Page 16
16
P
rinci
pes
de
bas
e

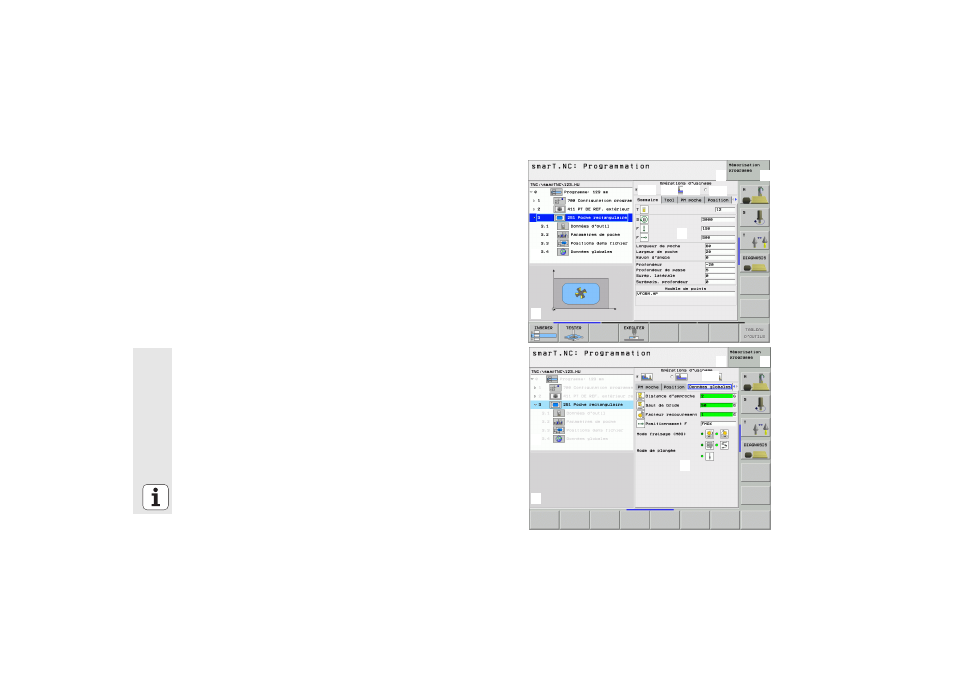

Partage de l'écran lors de l'édition
L'écran lors de l'édition en mode smarT.NC dépend du type de fichier
que vous venez de sélectionner pour l'éditer.
Editer des programmes Unit
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
En-tête: Texte du mode de fonctionnement, messages
d'erreur
2
Mode de fonctionnement actif en arrière plan
3
Arborescence représentant la structure des unités
d'usinage définies
4
Fenêtre du formulaire avec les paramètres
d'introduction requis: Selon l'étape d'usinage
sélectionnée, on peut avoir jusqu’à cinq formulaires:
4.1: Formulaire Sommaire
L'introduction des paramètres dans le formulaire
Sommaire est suffisante pour exécuter l'étape
d'usinage concernée avec les fonctions de base. Les
données du formulaire Sommaire correspondent à un
extrait des principales données qui peuvent être
également introduites dans les formulaires détaillés
4.2: Formulaire détaillé Tool
Introduction de données d'outil complémentaires
4.3: Formulaire détaillé paramètres optionnels
Introduction de paramètres d'usinage optionnels
supplémentaires
4.4: Formulaire détaillé Positions
Introduction paramètres d'usinage supplémentaires
4.5: Formulaire détaillé Données globales
Liste des données globales actives
5
Fenêtre de la figure d'aide représentant graphiquement
le paramètre d'introduction actif dans le formulaire
