Définir les cont
ou
rs
Démarrer la programmation de contour à partir d'un formulaire
8 Sélectionner le mode d'utilisation smarT.NC
8 Sélectionner une étape d'usinage au choix nécessitant des
programmes de contour (UNIT 122, UNIT 125)

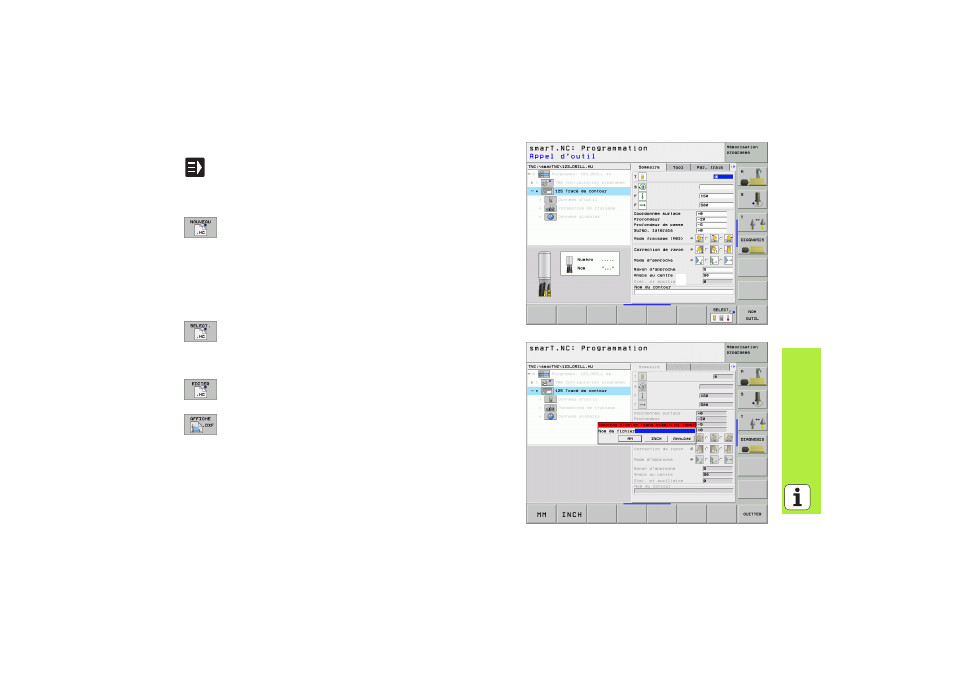

8 Sélectionner le champ d'introduction dans lequel on doit
définir le nom du programme de contour (
1 , cf. figure )
8 Pour créer un nouveau fichier: Introduire le nom du fichier
(sans le type de fichier), valider avec la softkey NOUVEAU
8 Valider l'unité de mesure du nouveau programme de
contour dans la fenêtre auxiliaire avec la touche MM ou
INCH: smarT.NC ouvre un programme de contour avec
l'unité de mesure que vous avez sélectionnée; smarT.NC
est maintenant dans la programmation de contour et valide
automatiquement la définition de la surface de la pièce brute
enregistrée dans le programme Unit.
8 Pour sélectionner un fichier HC qui existe déjà: Appuyer
sur la softkey SELECTION HC: smarT.NC affiche dans une
fenêtre auxiliaire les programmes de contour disponibles.
Sélectionner l'un des programmes de contour affichés et le
valider dans le formulaire avec ENT ou le bouton OK
8 Pour éditer un fichier HC déjà sélectionné: Appuyer sur la
softkey EDITER: smarT.NC lance alors automatiquement la
programmation de contour
8 Pour créer un fichier HC avec le convertisseur DXF:
Appuyer sur la softkey AFFICHER DXF: smarT.NC affiche
dans une fenêtre auxiliaire les fichiers DXF. Sélectionner
l'un des fichiers DXF affichés et le valider avec la touche
ENT ou le bouton OK: La TNC lance le convertisseur DXF
grâce auquel vous pouvez sélectionner le contour désiré et
enregistrer le nom du contour directement dans le
formulaire (cf. „Créer les programmes de contour à partir de
fichiers DXF (option logiciel)” à la page 133.)
