138
Créer les
prog
rammes d
e
co
nt
our
à
p
a
rtir
d
e
fichiers DXF
(option logi
ciel)

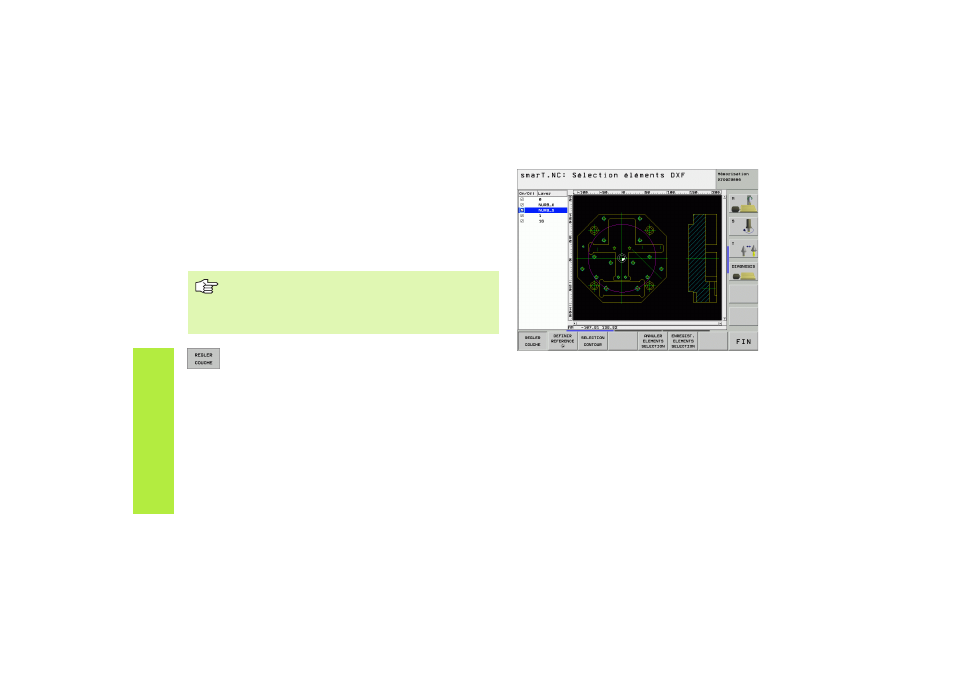

Régler la couche (layer)
Les fichiers DXF contiennent généralement plusieurs couches (layers)
grâce auxquels le constructeur peut organiser son plan. Grâce à cette
technique des couches (layers), le constructeur regroupe des éléments
de différente nature, par exemple le contour réel de la pièce, les cotes,
les lignes auxiliaires et de structure, les hachures et textes.
Pour éviter que l'écran ne comporte trop d'informations inutiles lorsque
vous sélectionnez le contour, vous pouvez occulter toutes les couches
superflues contenues dans le fichier DXF.
8 S'il n'est pas activé, sélectionner le mode permettant de
configurer les couches: Dans la fenêtre de gauche, la TNC
affiche toutes les couches contenues dans le fichier DXF
actif
8 Pour occulter une couche: Sélectionner la couche désirée
avec la touche gauche de la souris et l'occulter en cliquant
sur la case
8 Pour afficher une couche: Sélectionner la couche désirée
avec la touche gauche de la souris et l'afficher à nouveau en
cliquant sur la case
Le fichier DXF à traiter doit comporter au moins une
couche (layer).
Vous pouvez aussi sélectionner un contour lorsque le
constructeur l'a copié dans différentes couches.
