Programmation de déplacements d'outils en
DIN/ISO
Pour programmer une séquence, appuyez sur la touche SPEC FCT.
Choisissez la softkey FONCTIONS PROGRAMME puis sur la softkey
DIN/ISO. Vous pouvez aussi utiliser les touches de contournage grises
pour obtenir le code G correspondant.

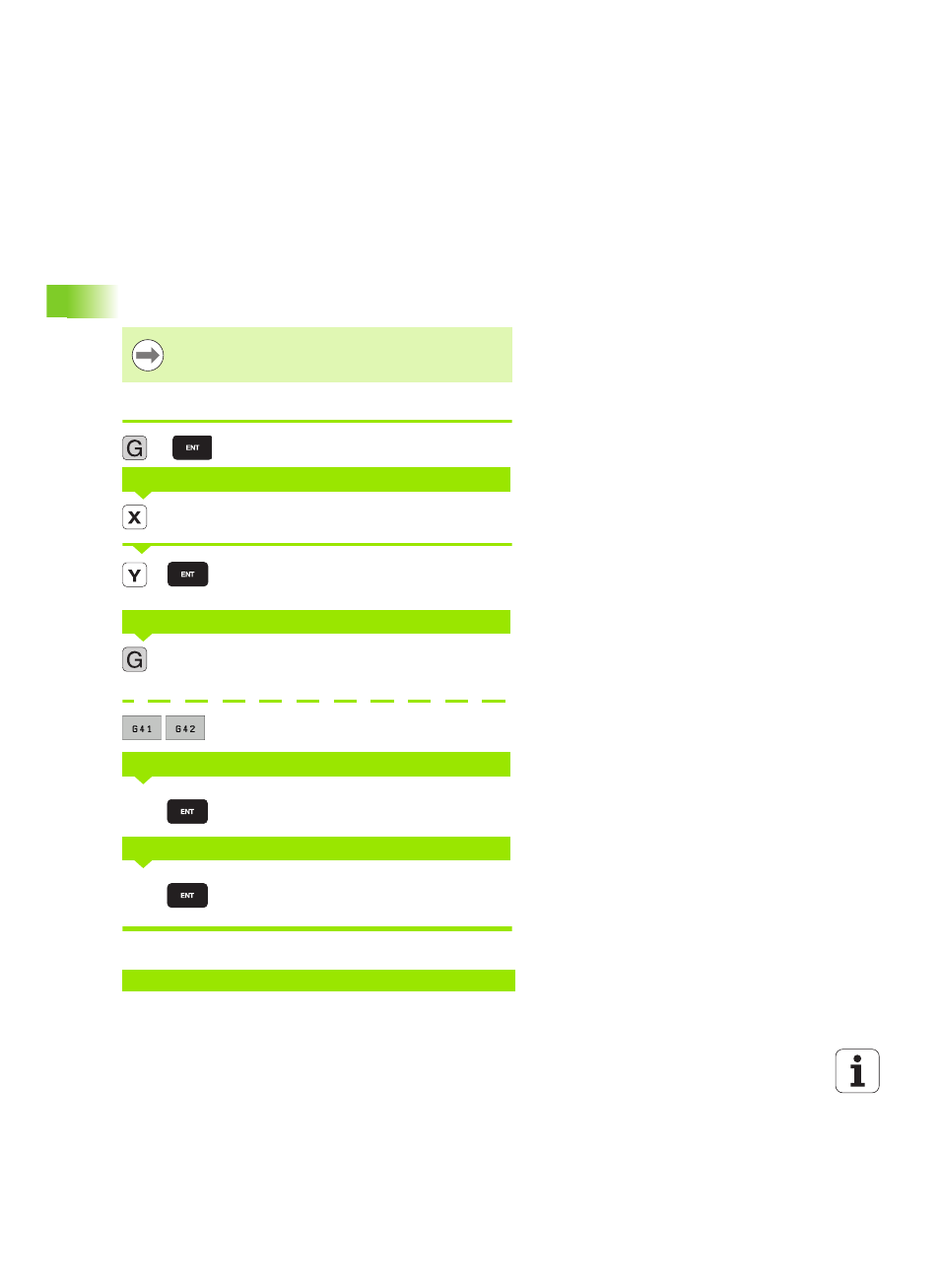

Exemple de séquence de positionnement
Ouvrir la séquence
Introduire la coordonnée X du point d'arrivée
Introduire la coordonnée Y du point d'arrivée; puis
question suivante avec la touche ENT
Déplacement sans correction du rayon d'outil : valider
avec la touche ENT ou
déplacement à gauche ou à droite du contour
programmé : sélectionner G41 ou G42 avec la softkey
Avance de contournage 100 mm/min, puis question
suivante avec la touche ENT
Fonction auxiliaire M3 „Marche broche“, la TNC
termine le dialogue avec la touche ENT
La fenêtre de programme affiche la ligne :
Si la saisie des données pour les fonctions DIN/ISO est
faite avec un clavier USB, veillez à ce que celui-ci soit en
majuscule.
COORDONNÉES?
TRAJECTOIRE CENTRE-OUTIL
AVANCE F=?
FONCTION AUXILIAIRE M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
20
40
100
3
