264 Programmation : Paramètres-Q
8.12 Ex
emples de pr
ogr
a
mmation

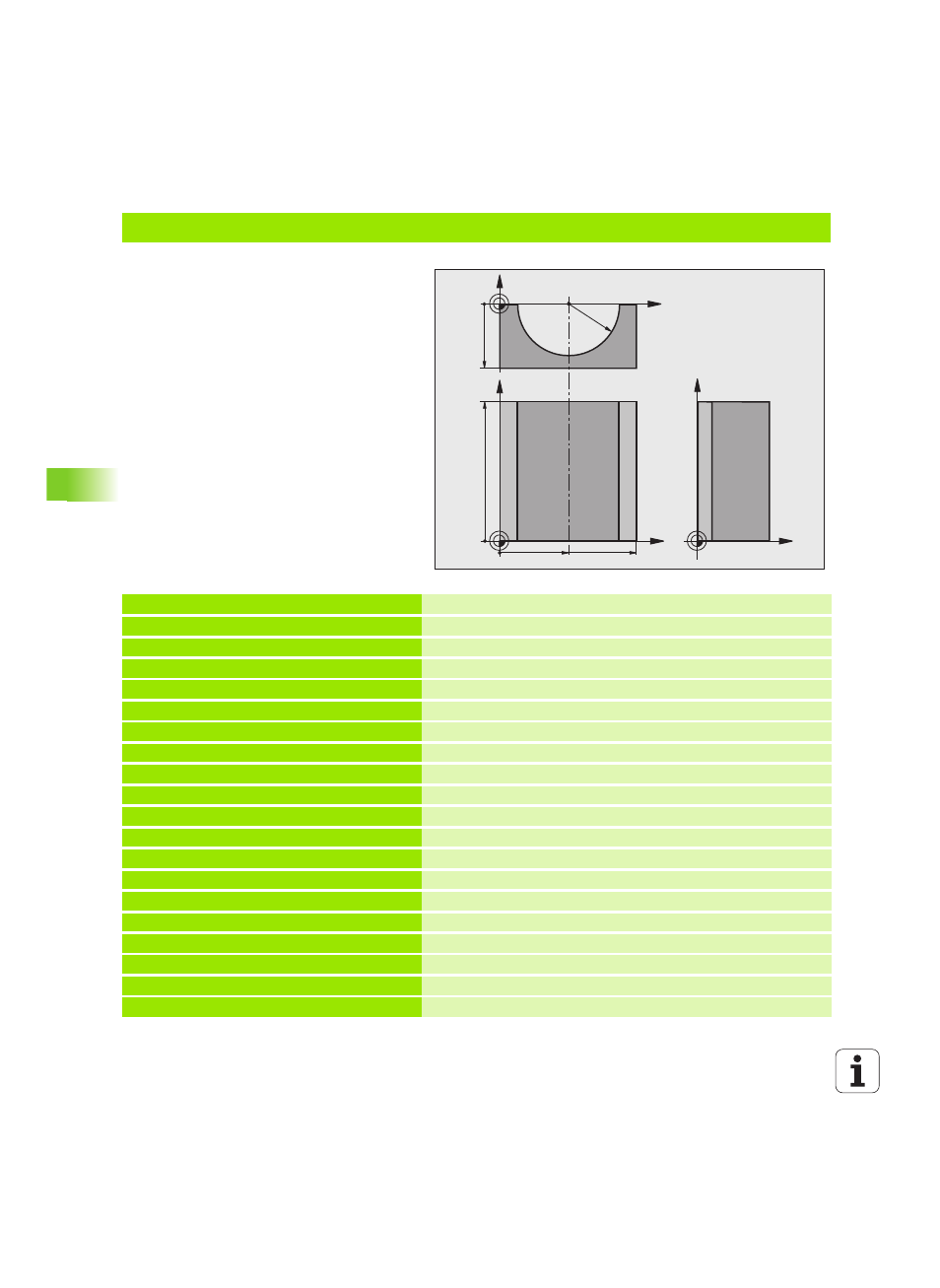

Exemple : cylindre concave avec fraise à bout hémisphérique
Déroulement du programme
„ Le programme fonctionne avec une fraise à bout
hémisphérique, la longueur d'outil se réfère au
centre de l'outil
„ Le contour du cylindre est constitué de
nombreux petits segments de droite (à définir
avec Q13). Plus de passes sont programmées et
plus le contour sera lisse.
„ Le cylindre est fraisé en coupes longitudinales
(dans ce cas : parallèles à l’axe Y)
„ Définissez le sens du fraisage avec l'angle initial
et l'angle final dans l'espace :
Sens d'usinage horaire :
Angle initial > angle final
Sens d'usinage anti-horaire :
Angle initial < angle final
„ Le rayon d'outil est corrigé automatiquement
%CYLIN G71 *
N10 D00 Q1 P01 +50 * Centre de l’axe X
N20 D00 Q2 P01 +0 * Centre de l’axe Y
N30 D00 Q3 P01 +0 * Centre de l'axe Z
N40 D00 Q4 P01 +90 * Angle initial dans l'espace (plan Z/X)
N50 D00 Q5 P01 +270 * Angle final dans l'espace (plan Z/X)
N60 D00 Q6 P01 +40 * Rayon du cylindre
N70 D00 Q7 P01 +100 * Longueur du cylindre
N80 D00 Q8 P01 +0 * Position angulaire dans le plan X/Y
N90 D00 Q10 P01 +5 * Surépaisseur du rayon du cylindre
N100 D00 Q11 P01 +250 * Avance plongée en profondeur
N110 D00 Q12 P01 +400 * Avance de fraisage
N120 D00 Q13 P01 +90 * Nombre de passes
N130 G30 G17 X+0 Y+0 Z-50 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 * Appel de l'outil
N160 G00 G40 G90 Z+250 * Dégager l'outil
N170 L10,0 * Appeler l’usinage
N180 D00 Q10 P01 +0 * Annuler la surépaisseur
N190 L10,0 Appeler l’usinage
X
Y
50 100
100
Z
Y
X
Z
-50
R40
