2.5 Accessoires : Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D HEIDENHAIN servent à :
„ dégauchir automatiquement les pièces
„ initialiser les points d'origine avec rapidité et précision
„ mesurer la pièce pendant l'exécution du programme
„ étalonner et contrôler les outils
Les palpeurs à commutation TS 220, TS 440, TS 444, TS 640 et
TS 740
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point d'origine et aux
mesures de la pièce. Le TS 220 transmet les signaux de commutation
via un câble et représente donc une alternative intéressante si vous
digitalisez occasionnellement.

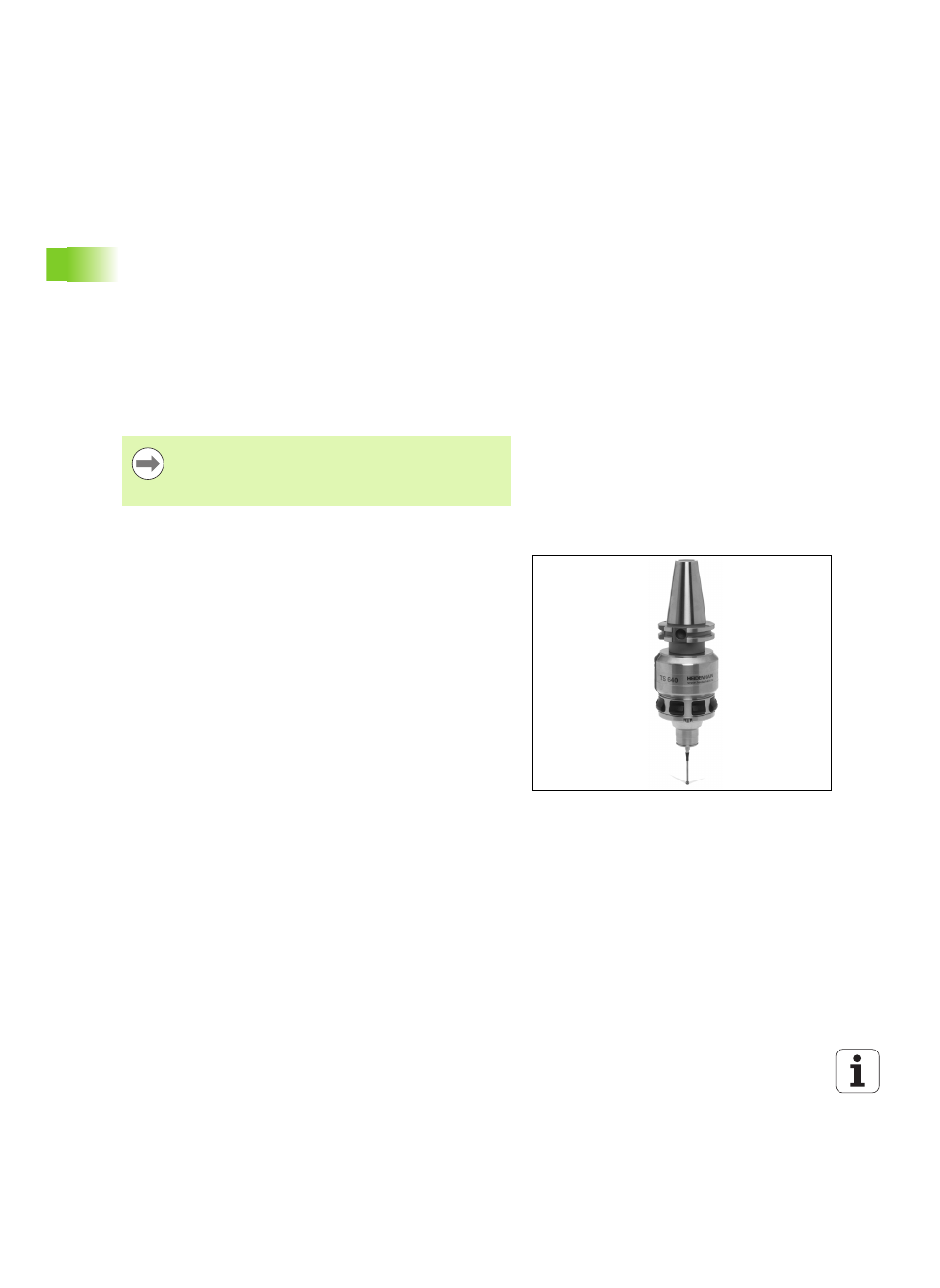

Le palpeur TS 640 (voir figure) et le TS 440, plus petit, ont été conçus
spécialement pour les machines équipées d'un changeur d'outils. Les
signaux de commutation sont transmis sans câble, par voie infrarouge.
Principe de fonctionnement : au sein des palpeurs à commutation
HEIDENHAIN, un commutateur optique sans usure détecte la
déviation de la tige. Le signal créé permet de mémoriser la valeur
effective de la position courante du palpeur.
Toutes les fonctions des systèmes de palpage sont
expliquées dans le manuel d'utilisation des cycles. En cas
de besoin, adressez-vous à HEIDENHAIN pour recevoir ce
manuel d'utilisation. ID : 679 220-xx
