52

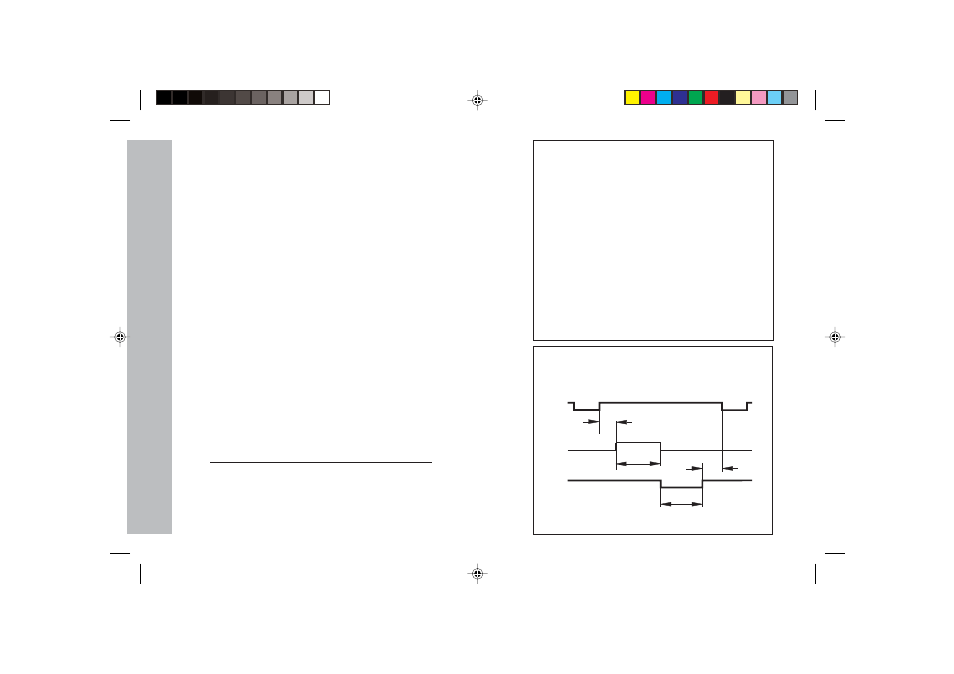

Retards lors de la sortie des données
Retard de mémorisation t
1
£ 0.5 ms
Sortie des données après t 2 £ 30 ms
Durée de régénération t 3 ³ 0 ms
Durée pour la sortie des données en [s]
187 • nombre d'axes + 11 • nombre d'interlignes
t D =
vitesse en bauds
t2
t3
tD
CTRLB CTRLB
t1
Restitution des valeurs de mesure avec CTRL B
Si la visualisation de cotes enregistre le signal de contrôle STX
(CTRL B) via l'interface de données V.24/RS-232-C, elle restitue alors la
valeur de mesure correspondant à cet instant précis.
CTRL B est enregistré par la liaison RXD de l'interface de données et
les valeurs de mesure sont restituées par la liaison TXD.
Les valeurs de mesure peuvent être réceptionnées et mémorisées par
un programme terminal (par ex. Hyper-terminal, contenu dans la
fourniture de Windows® ).
Le programme en basic de droite illustre la structure de base d'un
programme pour la restitution des valeurs de mesure.
Durée totale pour restituer la valeur de mesure t E = t 1 +t 2 + t D + t 3 [s]
Restitution
des
valeurs
de
mesure
Programme en basic pour sortie de la valeur
de mesure:
10 L%=48
20 CLS
30 PRINT "V.24/RS232"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
* 1,08
