27
SPEC
FCT
ENT
0 2
•
•
•
5 1
4
•
•
•
6 1
1 5
3 0
ENT
ENT
ENT
ENT
ENT
ENT
SPEC
FCT
1)
1) seulement avec ND 760
ou
Rangées
de
trous

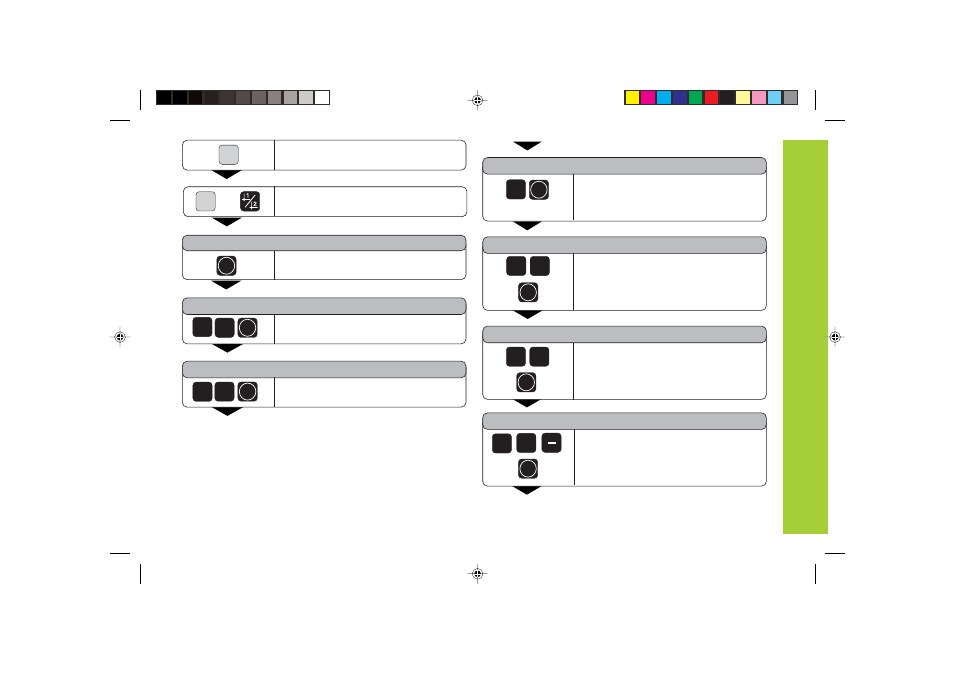

Sélectionner les fonctions spéciales.
Valider „Rangées de trous”.
Introduire la coordonnée X des pre-
miers trous, par ex. 20, valider avec ENT.
Introduire la coordonnée Y des pre-
miers trous, par ex. 15, valider avec ENT.
Sélectionner „Rangées de trous“.
Introduire le nombre de trous sur la
rangée, par ex. 4, valider avec ENT.
Introduire l‘écart entre les trous sur la
rangée, valider avec ENT.
Introduire la position angulaire, par ex.
15 degrés, valider avec ENT.
Introduire la profondeur du trou,
par ex. –30 mm, valider avec ENT.
R A N G . T R O U S
1ER TROU X
N B T R O U S
1ER TROU Y
D I S T . T R O U S
A N G L E
P R O F . T R O U
