9

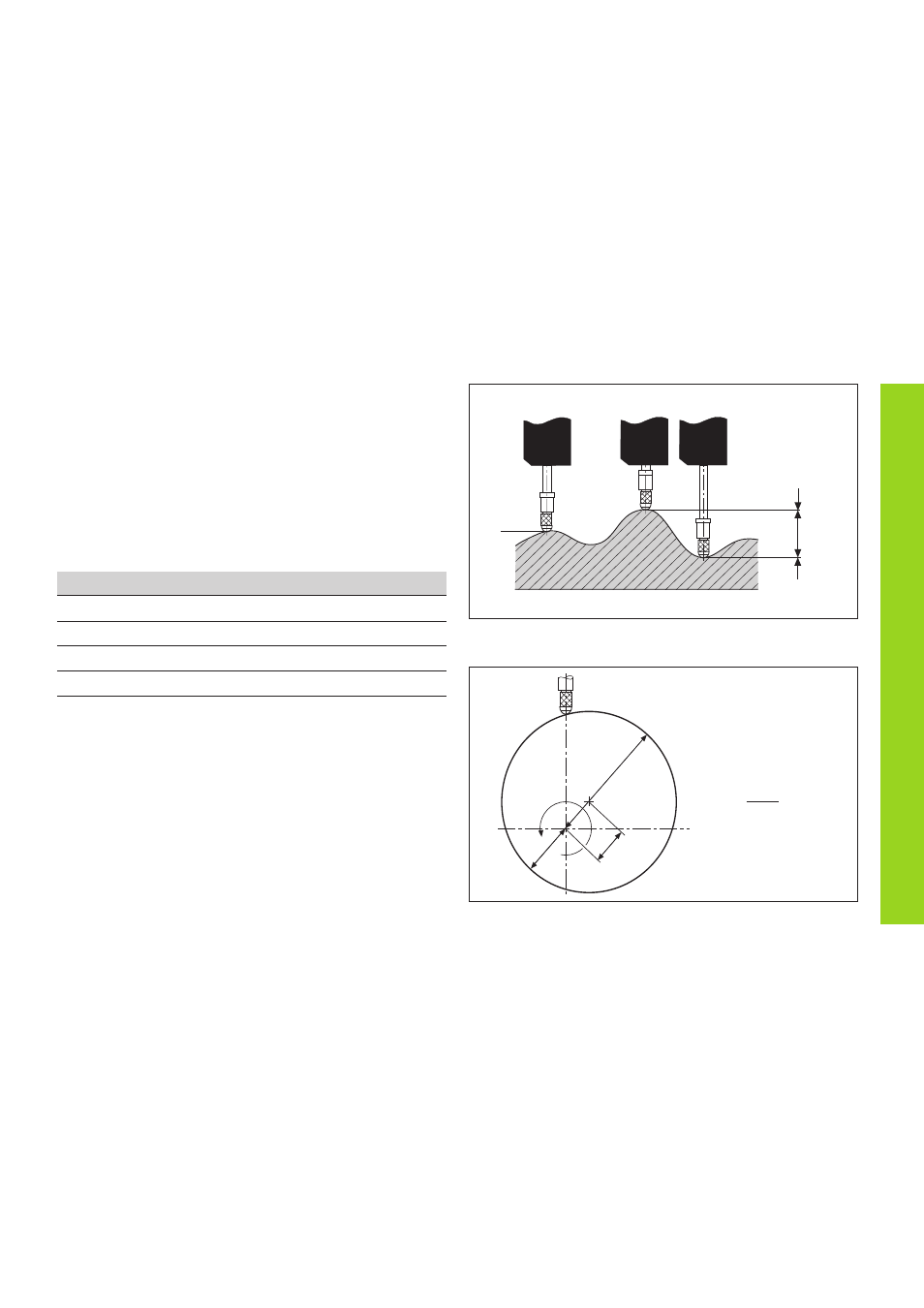

Cycle de mesures: MIN, MAX et DIFF sur une surface non plane
Exemple: Cycle de mesures permettant de définir l'excentricité e
Enregistrement min./max. lors des cycles de mesures
2e = r
MAX
Ð r
MIN
2e = DIFF
2
r M
AX
r M
IN e
DIFF
MAX
MIN
ACTL
Enregistrement min./max. lors des cycles de mesures
Une fois le cycle de mesures lancé, la visualisation enregistre
la première valeur de mesure pour les valeurs min. et max.
Toutes les 0,55 ms, la visualisation compare la valeur actuelle
au contenu de la mémoire: elle mémorise une nouvelle valeur
de mesure lorsque celle-ci est supérieure à la valeur max. ou
inférieure à la valeur min. en mémoire. Partant des valeurs
MIN et MAX actuelles, la visualisation calcule et mémorise
simultanément la différence DIFF.
Affichage Signification
MIN Valeur min. du cycle de mesures
MAX Valeur max. du cycle de mesures
DIFF Différence MAX – MIN
ACTL Valeur de mesure actuelle
Lancer le cycle de mesures et sélectionner l'affichage
Au choix, vous pouvez lancer le cycle de mesures à l'aide de
la touche MOD et sélectionner l'affichage désiré – tel que
décrit aux pages suivantes – ou bien de manière externe, à
partir des entrées à commutation du raccordement Sub-D
EXT (cf. X41).
Au lancement d'un cycle de mesures, les mémoires internes
MIN/MAX/DIFF sont effacées.
