Interface de données V.24/RS-232-C (X31)
L'interface de données V.24/RS-232-C (X31) de la
visualisation de cotes permet de transférer les valeurs de
mesure en format ASCII, par exemple vers une imprimante
ou vers un PC.
Câble de raccordement

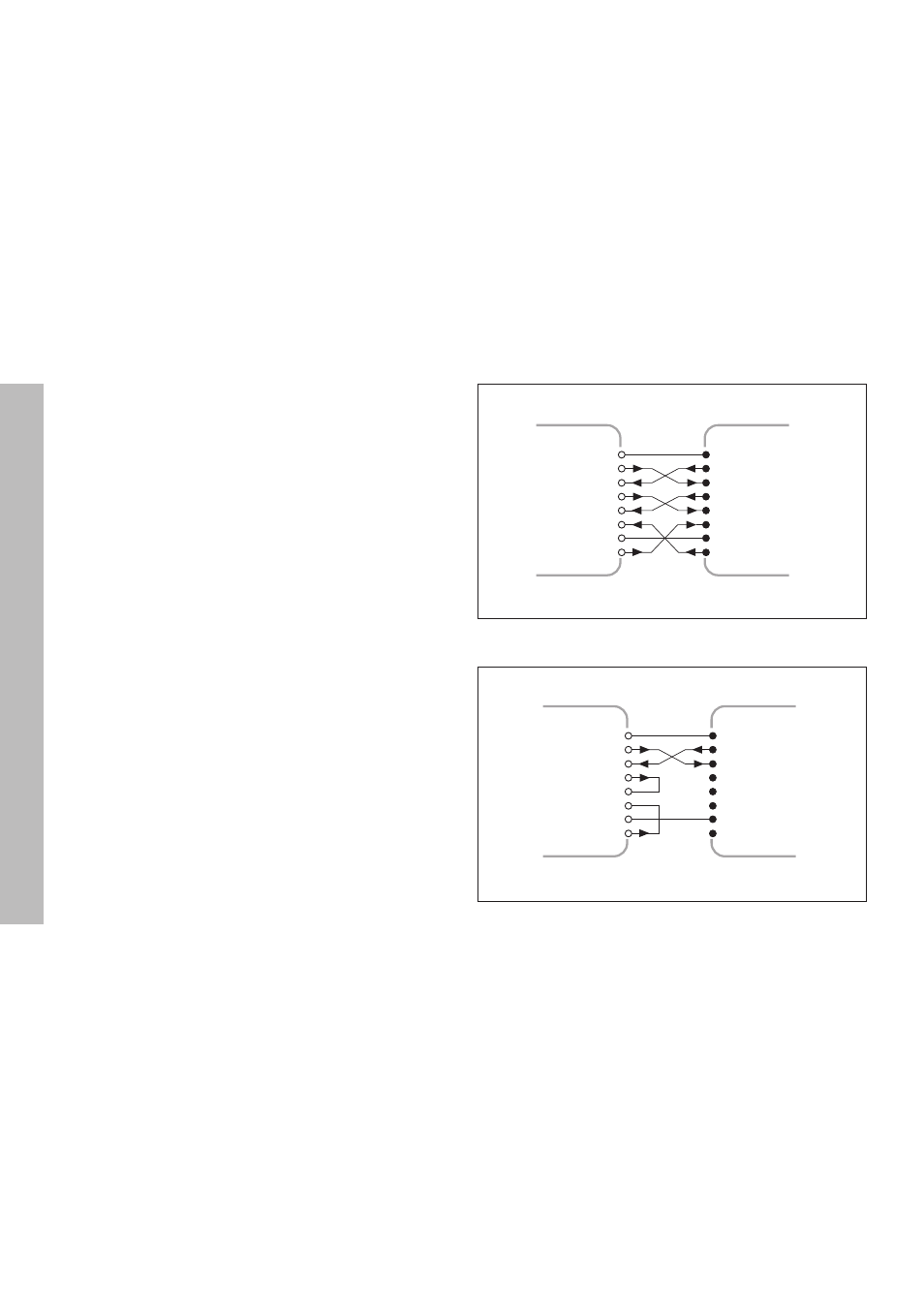

Le câblage de raccordement est, soit complet (fig. en haut),
soit partiel (fig. en bas).
HEIDENHAIN peut vous livrer un câble de raccordement
complet (Id.-Nr. 274 545 ..). Les plots 6 et 8 comportent un
pont supplémentaire qui les relient.
Longueur max. du câble: 20 m
