Face arrière de l'appareil
Les interfaces X1, X31 et X41 sont conformes
à l'„isolation électrique du secteur“ selon la
norme EN 50 178!
Entrée système de mesure X1
Embase HEIDENHAIN 12 plots
Signaux d'entrée 1 V
CC
Longueur max. câble de raccordement 60 m
Fréquence d'entrée max. 200 kHz
Interface de données V.24/RS-232-C (X31)
Raccordement Sub-D 25 plots (femelle)
Entrées/sorties à commutation EXT (X41)
Raccordement Sub-D 25 plots (mâle)
Accessoires
Connecteurs
Prise (femelle) 25 plots pour raccord. Sub-D X41
Id.-Nr. 249 154 ZY
Prise (mâle) 25 plots pour raccord. Sub-D X31
Id.-Nr. 245 739 ZY
Câble transfert des 3 m, 25 plots pour raccordement
données, complet Sub-D X31, Id.-Nr. 274 545 01
ND 281 V, Id.-Nr. 322 353 ..

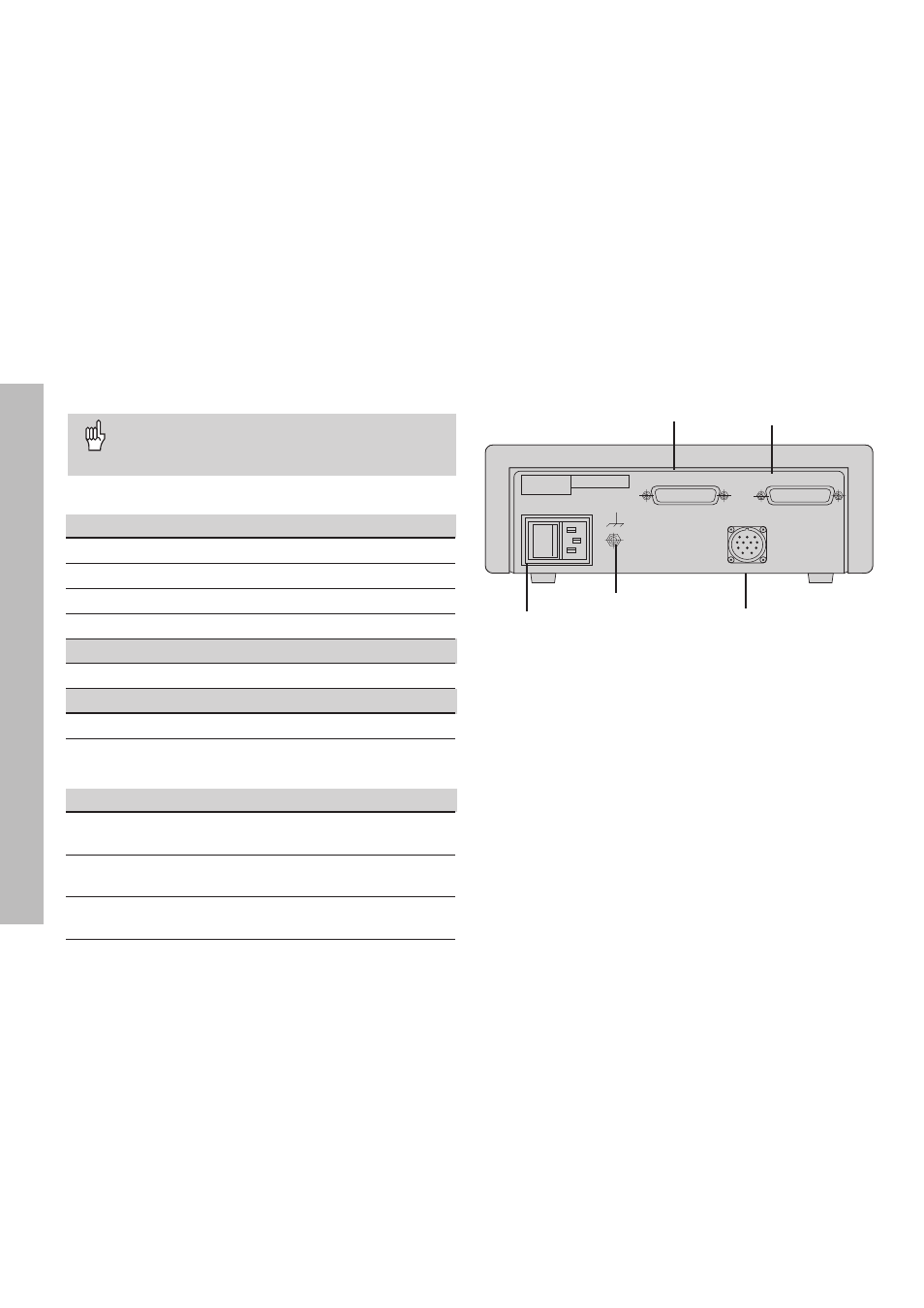

Face arri
è
re de l'appareil, accessoires
Entrée X1 pour un système de
mesure linéaire HEIDENHAIN
(signaux 1 V
CC
)
X1
X31 (V.24 /RS-232-C) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Mise à la terre
Prise secteur
Interface de données Raccordement Sub-D
