33
Interface de donn
é
es V.24/RS-232-C (X31)
Restitution de la valeur de mesure par signal sur l'entrée
„contact“ ou „impulsion“
Pour restituer la valeur de mesure via l'interface EXT (X41),
vous disposez de deux possibilités:
➤ ➤ ➤ ➤ ➤ Régler l'entrée „contact“ (plot 23 sur X41) sur 0 V,
par ex. à l'aide d'un commutateur simple (contacteur).
ou
➤ ➤ ➤ ➤ ➤ Régler l'entrée „impulsion“ (plot 22 sur X41) sur 0 V,
par exemple par commande au moyen d'un
composant TTL (ex. SN74LSxx).
Durées caractéristiques à la sortie de la valeur de mesure
Procédure Durée
Durée min. du signal „contact“ t
e
≥
7 ms
Durée min. du signal „impulsion“ t
e
≥
1.5 µs
Retard mémorisation après „contact“ t
1
≤
5 ms
Retard mémorisation après „impulsion“ t
1
≤
1 µs
Sortie valeur de mesure après t
2
≤
57 ms
Durée de régénération t
3
≥
0
La durée de sortie de la valeur (t
2
) est la plus éle-
vée dans le cas d'un cycle de mesures DIFF actif.
Durée de transmission de la valeur de mesure
t
D
= [s]

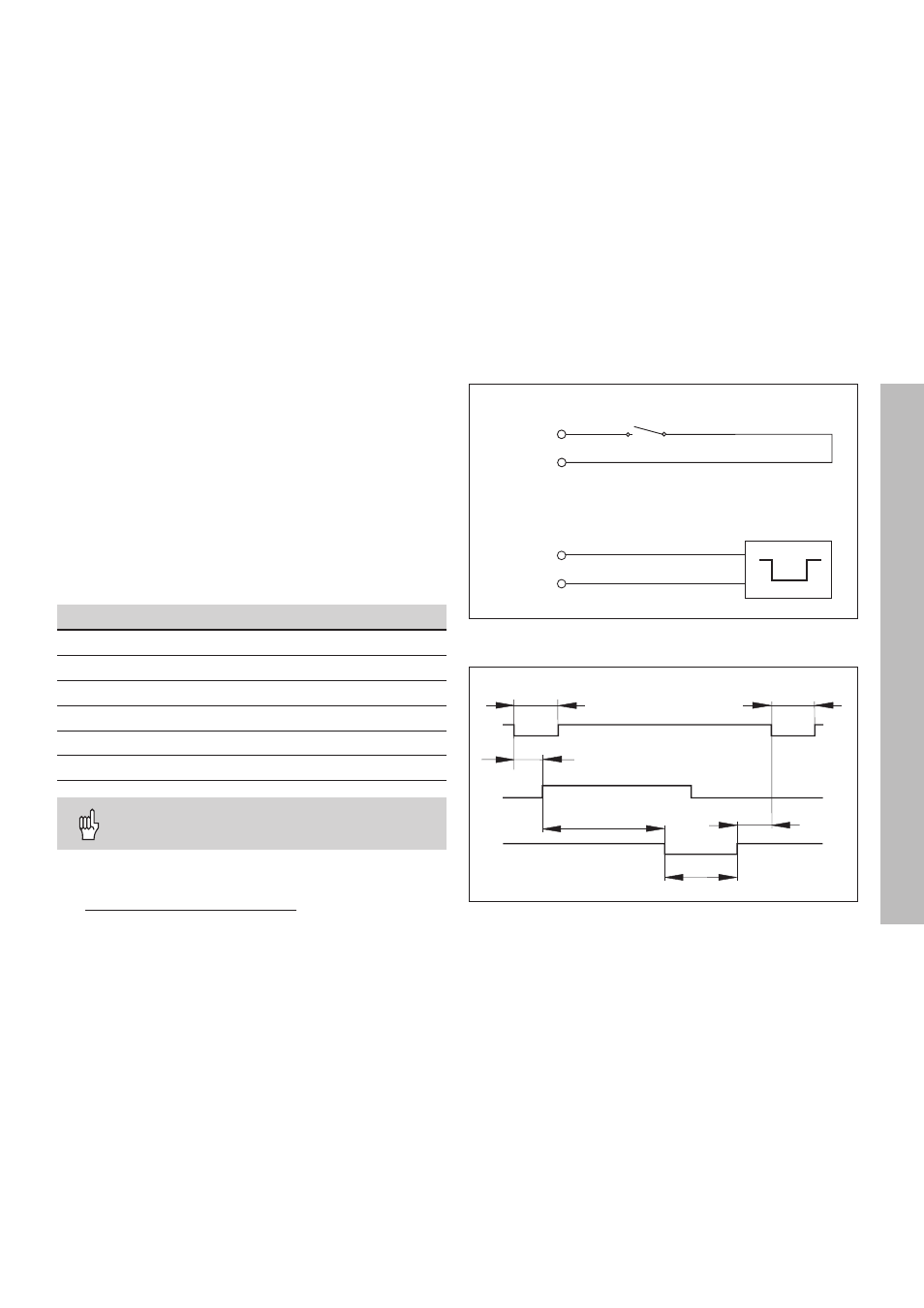

Commande des entrées „contact“ et „impulsion“ sur le raccordement
Sub-D EXT (X41)
Durées du signal à la sortie de la valeur par „impulsion“ ou „contact“
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 • nombre d'interlignes)
Taux en bauds
