53
CARACTÉRISTIQUES ET COMMANDES

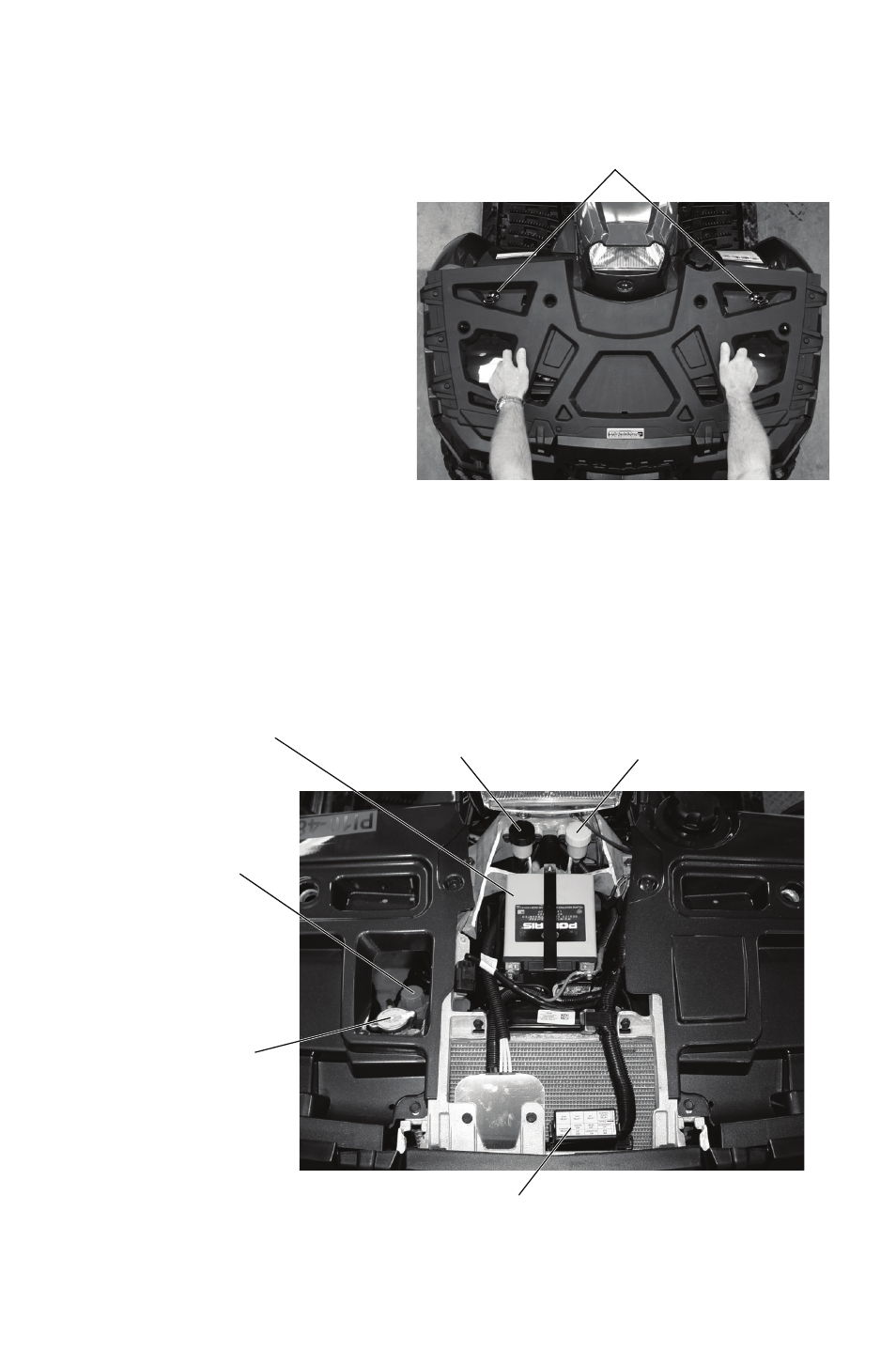

Porte-bagages/compartiment avant
Dégager les loquets du porte-
bagages avant et retirer le
porte-bagages pour accéder
au compartiment avant. Pour
remonter le porte-bagages, le
maintenir comme sur l’illus-
tration. Positionner le bord
avant dans les languettes, puis
pousser le porte-bagages vers
le bas et fermer les loquets.
Accès aux composants sui-
vants dans le compartiment
avant :
• Bouchon du radiateur
• Réservoir de liquide de freins
• Réservoir du liquide ADC
• Batterie
• Bouchon du vase d’expansion du liquide de refroidissement
• Composants électriques/fusibles/relais
Loquets
Réservoir du
liquide ADC
Réservoir de
liquide de freins
Bouchon du
radiateur
Bouchon du vase
d’expansion du
liquide de
refroidissement
Composants électriques/fusibles/relais
Batterie
