8

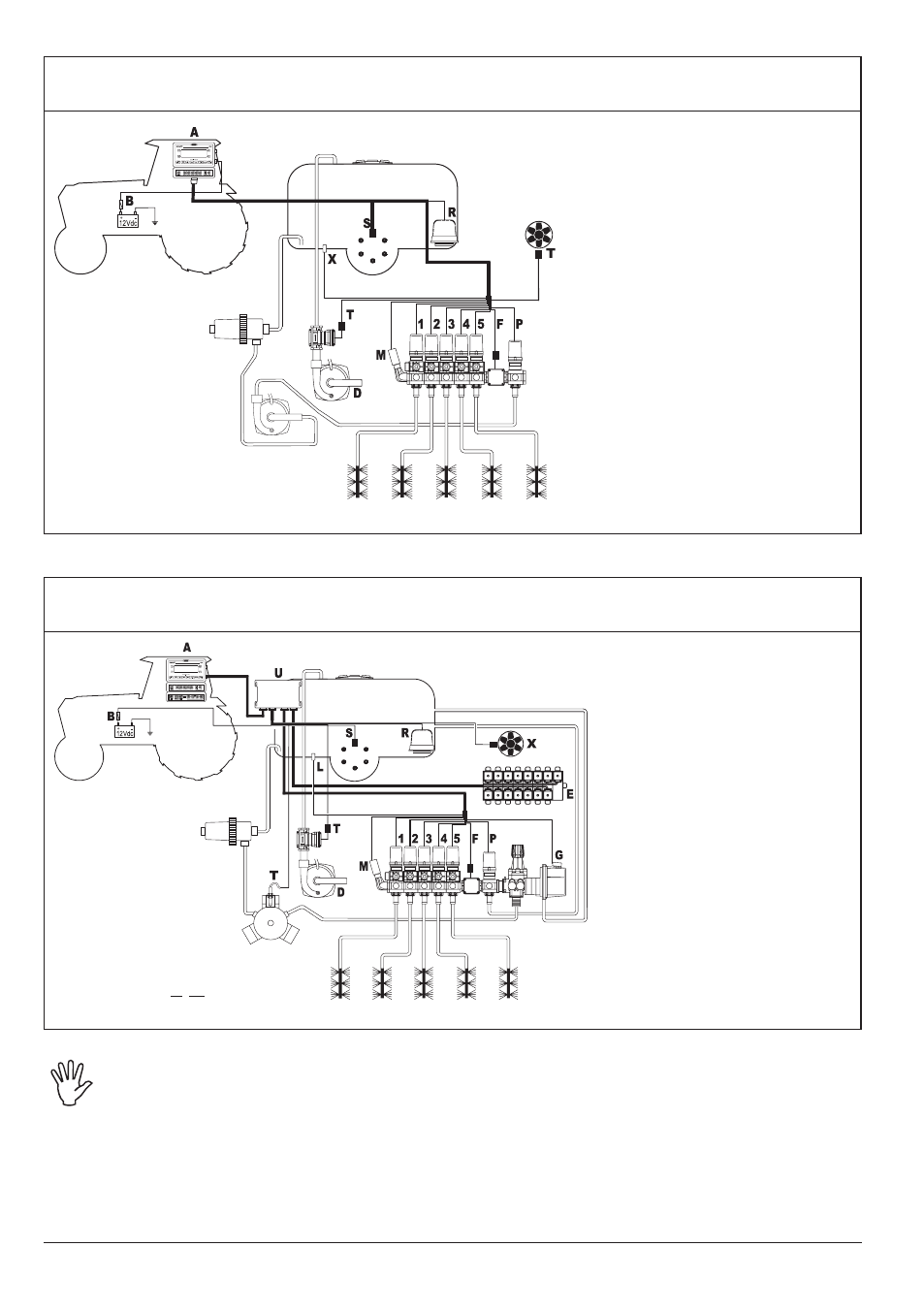

CONNEXION DIRECTE
Schéma de montage pour version multirang avec pompe centrifuge
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
m Capteur de pression
p
Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage /
Capteur de rotation
X Capteur de niveau
1÷5 Vannes de section
RCU
Schéma de montage pour version multirang avec pompe à membrane - Équipement avec vanne générale
Fig. 5
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
e Groupe hydraulique
F Débitmètre
g
Vanne générale
l Capteur de niveau
m Capteur de pression
p
Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage /
Pump Protector
u RCU
X
Capteur de rotation
1÷5 Vannes de section
L'ordinateur doit être directement raccordé à la batterie de la machine agricole.
* Ne reliez pas l’ordinateur de manière subordonnée à la clé de contact (15/54).
Fig. 4
*
*
