6

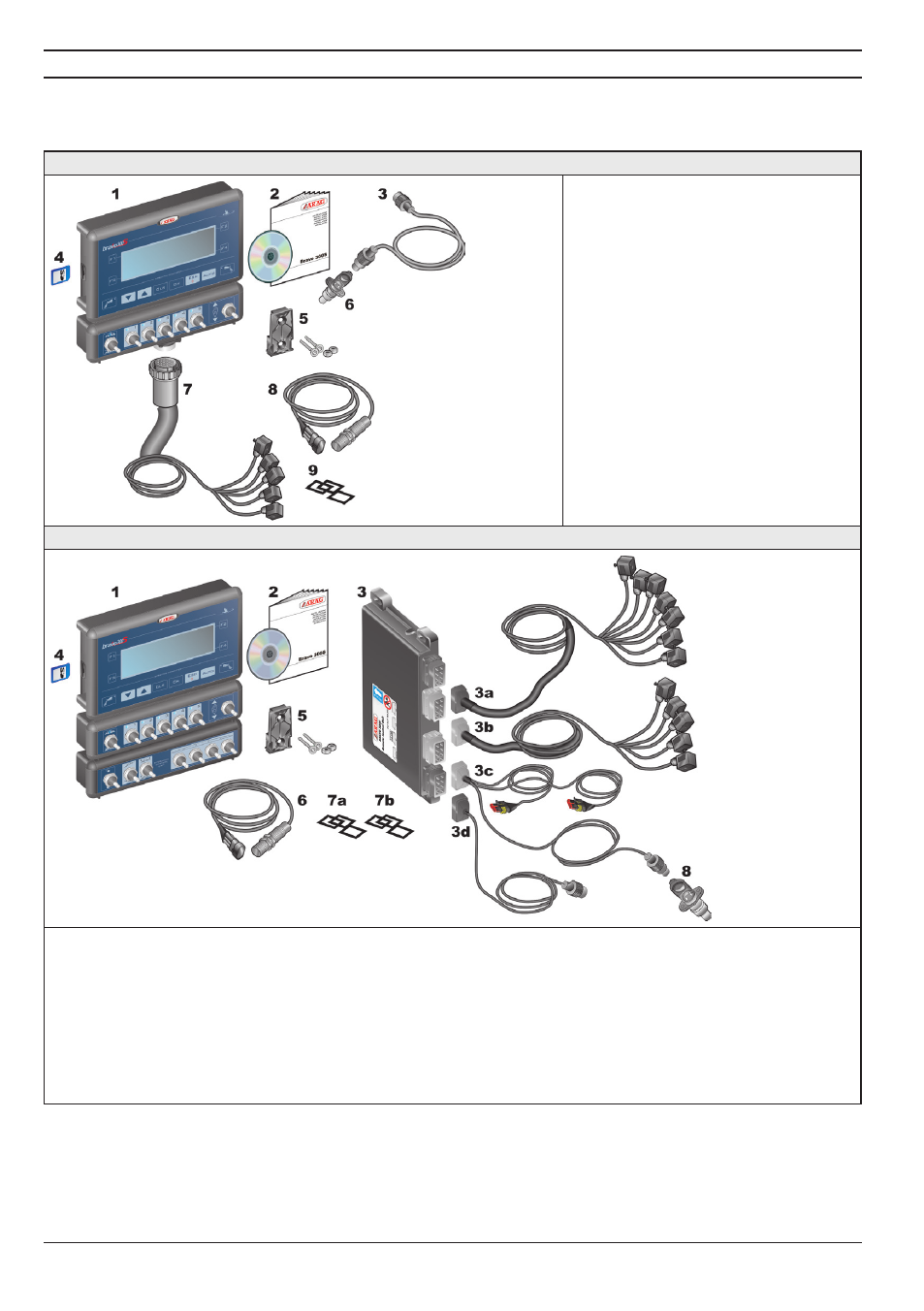

5 contenu de l’emballage
Le tableau ci-dessous montre les composants que vous trouverez à l’intérieur de l’emballage d’un
ordinateur BRAVO 300S :
ORDINATEUR BRAVO 300S AVEC CONNEXION DIRECTE
Fig. 1a
Légende :
1 Bravo 300S
2 Manuel d’instruction
3 Câble d’alimentation
4 Carte mémoire SD
5 Kit de fixation
6 Connecteur d’alimentation
7 Câblage complet pour le raccorde-
ment aux vannes et aux capteurs
8 Capteur de vitesse inductif
9 Joints pour connecteurs vannes de
section
ORDINATEUR BRAVO 300S AVEC RCU
Fig. 1b
Légende :
1 Bravo 300S
2 Manuel d’instruction
3 Unité de commande (RCU) dotée de câblages
3a Câble de raccordement au groupe hydraulique
3b Câble de raccordement au groupe de commande
3c Câble de raccordement à l’alimentation et aux capteurs
3d Câble de raccordement au moniteur
4 Carte mémoire SD
5 Kit de fixation
6 Capteur de vitesse inductif
7a Joints pour connecteurs vannes de section
7b Joints pour connecteurs vannes hydrauliques
8 Connecteur d’alimentation
