6 emplacement sur la machIne agrIcole
6.1 Composition de l’équipement conseillée

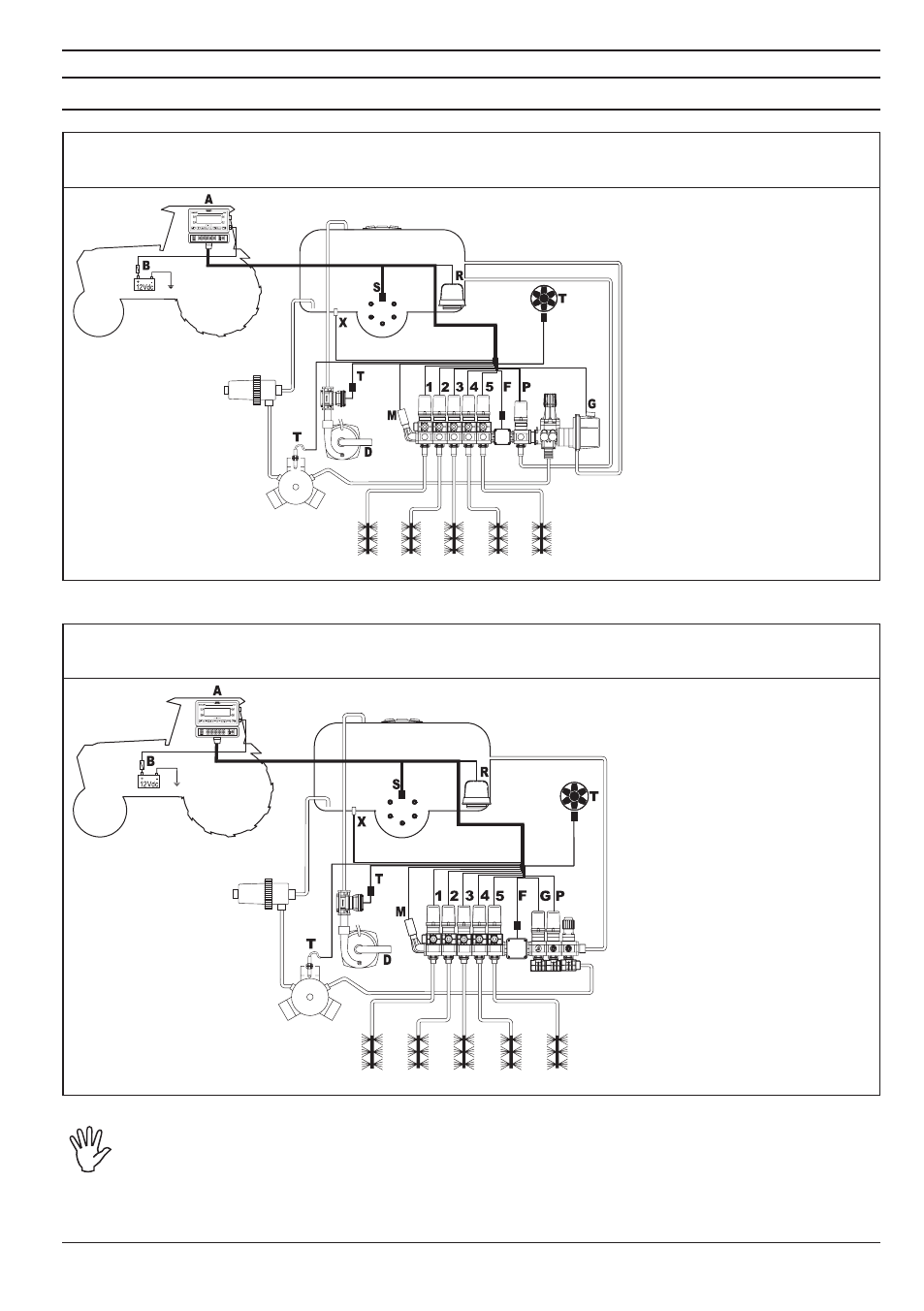

CONNEXION DIRECTE
Schéma de montage pour version multirang avec pompe à membrane - Équipement avec vanne générale
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
g
Vanne générale
m Capteur de pression
p
Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage /
Pump Protector / Capteur de
rotation
X
Capteur de niveau
1÷5 Vannes de section
CONNEXION DIRECTE
Schéma de montage pour version multirang avec pompe à membrane - Équipement avec vanne de vidange
Fig. 3
Légende :
a Bravo 300S
b Batterie
d
Pompe de remplissage
F Débitmètre
g
Vanne de vidange
m Capteur de pression
p
Vanne régulatrice
r Traceur à mousse
s Capteur de vitesse
t Débitmètre de remplissage /
Pump Protector / Capteur de
rotation
X Capteur de niveau
1÷5 Vannes de section
L’ordinateur doit être directement raccordé à la batterie de la machine agricole.
* Ne reliez pas l’ordinateur de manière subordonnée à la clé de contact (15/54).
*
*
Fig. 2
