Tronçon
de rampe 2
Tronçon
de rampe 3
Tronçon
de rampe 4
Tronçon
de rampe 1
Vanne 1 Vanne 3 Vanne 2 Vanne 4
Tronçon
de rampe 5
Vanne 5
Fig. 11

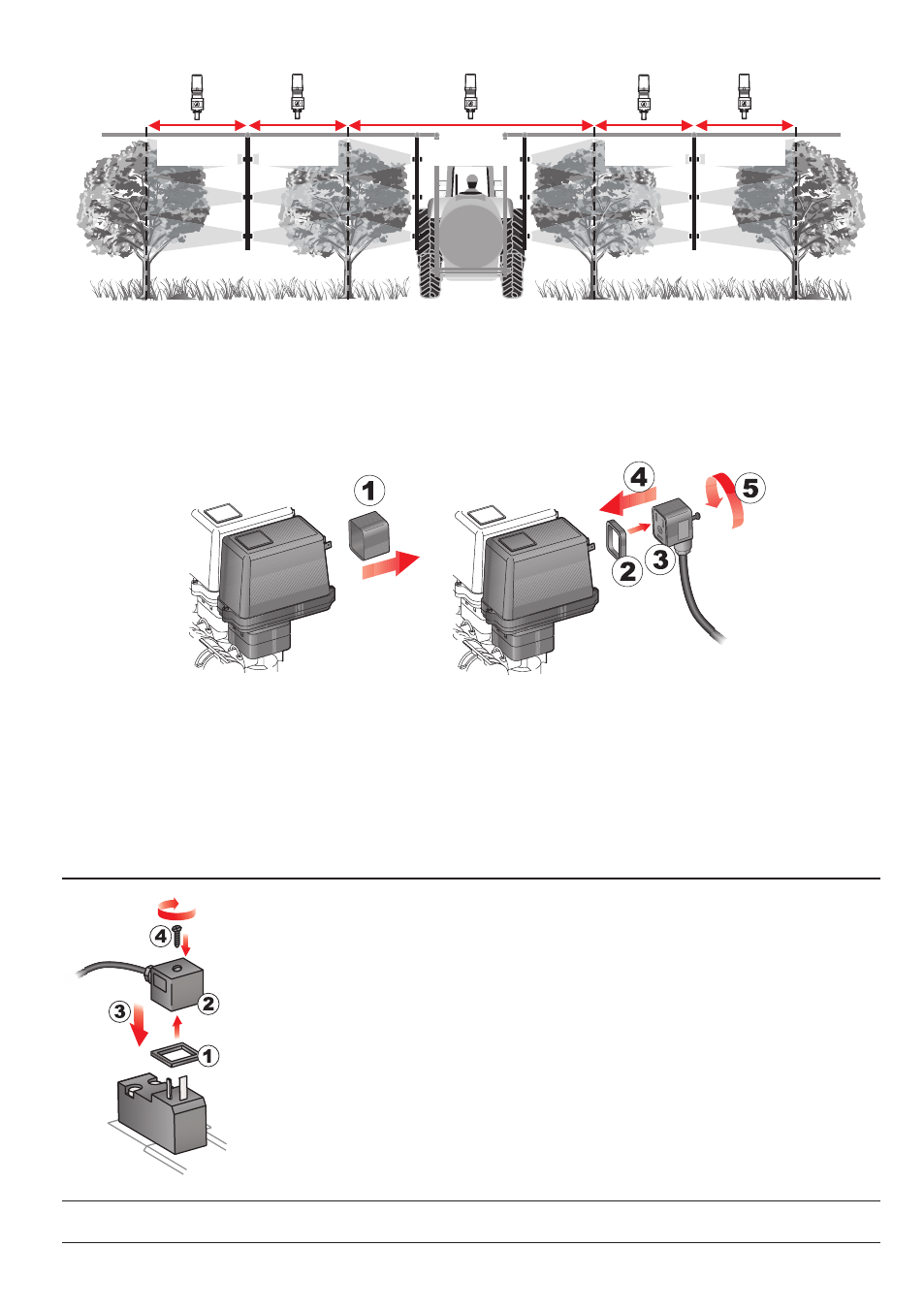

Le connecteur 1 doit piloter la vanne qui est reliée à son tour au tronçon de rampe 1 ; toutes les
autres par la suite.
Reliez le
"connecteur 1" à la "vanne 1" et les autres connecteurs par la suite, par ordre croissant
de gauche à droite : le tronçon de rampe 1 est celui plus à gauche - vue arrière de la machine
(Fig. 11).
Fig. 12
Assemblez les connecteurs aux vannes correspondantes suivant les sigles représentés sur le schéma
général de montage de votre équipement (Par. 6.1 - Composition de l’équipement conseillée).
• Retirez le capuchon de protection (
1, Fig. 12) de la vanne électrique.
• Placez le joint ( 2) sur le connecteur (3) puis branchez le connecteur en appuyant à fond (4): faites
attention, lors du branchement, à ne pas plier les contacts électriques sur la vanne.
• Vissez la vis (
5) jusqu’à son blocage.
8.4 Raccordement des vannes hydrauliques
Fig. 13
Bravo 300S est à même de piloter jusqu’à 9 fonctions hydrauliques au moyen de
vannes à double effet.
Fixez les connecteurs aux vannes correspondantes suivant les sigles repris sur
le schéma général de montage de votre équipement (Par. 6.1 - Composition de
l’équipement conseillée).
• Placez le joint (1) sur le connecteur (2) puis branchez le connecteur en appu-
yant à fond (
3) : faites attention, lors de l’insertion, à ne pas plier les contacts
électriques sur la vanne.
• Insérez la vis dans le connecteur et vissez-la (4) jusqu’à son blocage.
Ci-dessous est indiquée la fonction d’utilisation des déviateurs sur le panneau de
commande des fonctions hydrauliques.
