17

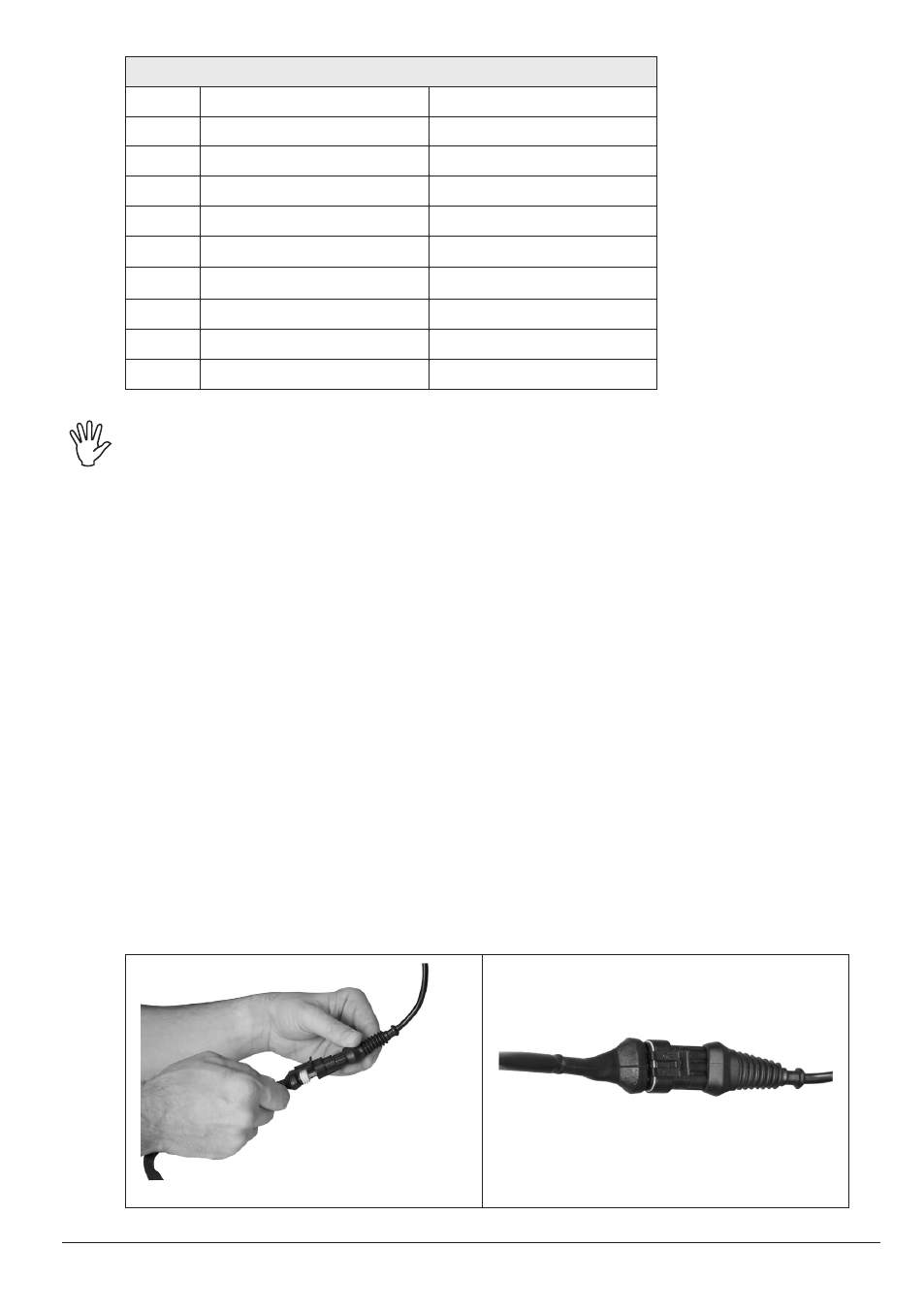

CÂBLAGE POUR RCU
Réf. Raccordement primaire Raccordement alternatif
F Débitmètre -
g Vanne principale -
l Capteur de niveau -
m Capteur de pression -
p Vanne régulatrice -
r Traceur à mousse -
s Capteur de vitesse -
t Débitmètre remplissage Pump Protector
X Capteur de rotation Pump Protector
Tab. 5
ATTENTION :
L’entrée secondaire "T" doit être utilisée uniquement si l’entrée "X" est déjà prise par
un autre capteur.
N’utilisez pas l’entrée secondaire "T", si l’entrée primaire "X" n’est reliée à aucun
autre capteur, car l’ordinateur ne serait pas en mesure de détecter le capteur Pump
Protector.
Les instructions d’installation des capteurs son jointes aux produits.
Les capteurs de vitesse énumérés par la suite peuvent être également utilisés en tant que capteurs
de rotation :
• capteur de vitesse inductif
(code 467100.086);
• capteur de vitesse magnétique (code 467100.100).
- Raccordement de :
• débitmètre ;
• capteur de pression ;
• capteur de niveau ;
• Pump Protector;
• débitmètre de remplissage ;
• capteur de rotation ;
• traceur à mousse.
Tous les capteurs ARAG utilisent le même type de connecteur. Reliez le connecteur du capteur
à celui du câblage correspondant ; assurez-vous du bon branchement et appuyez jusqu’à son
enclenchement.
Fig. 14a Fig. 14b
