16

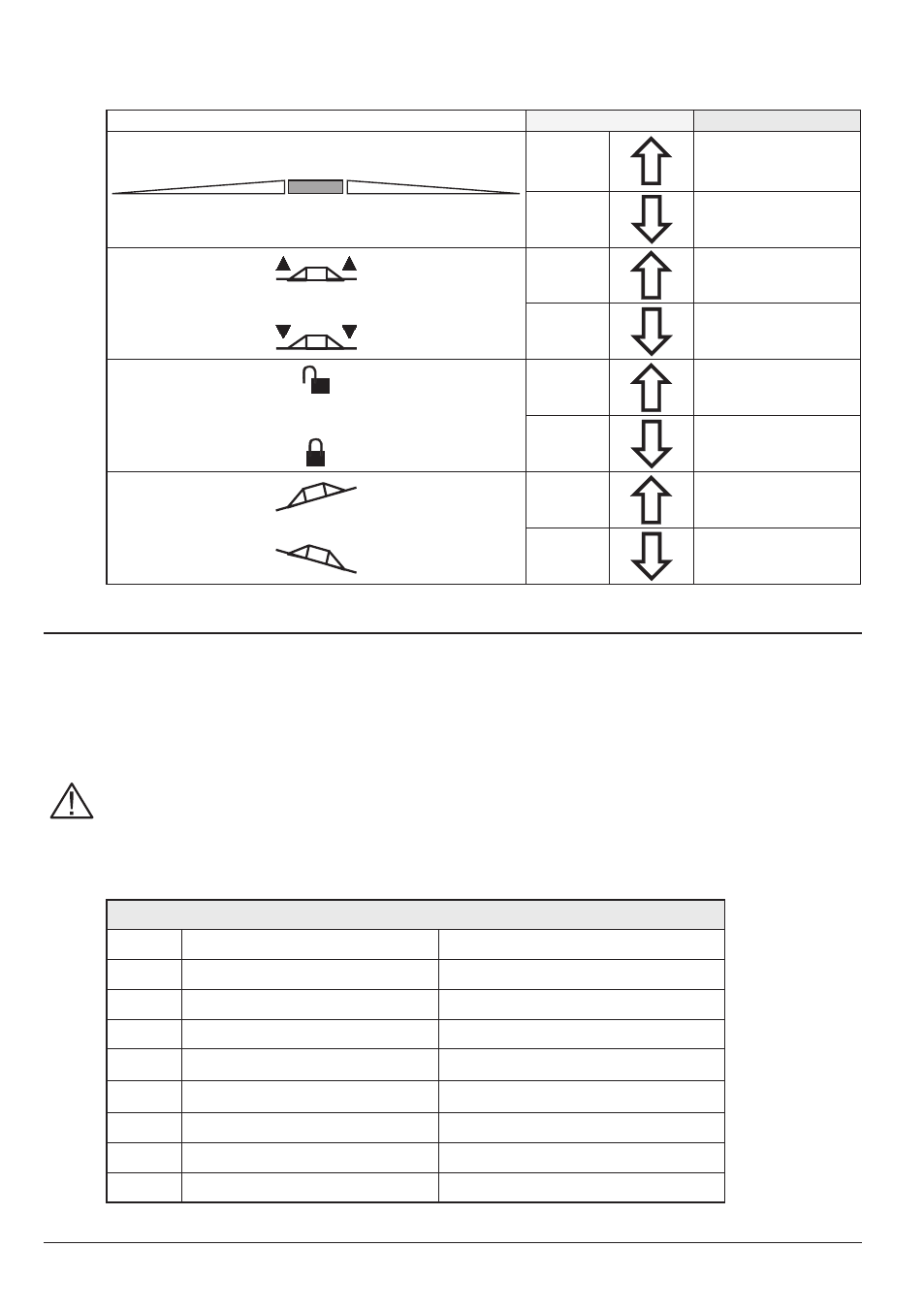

• Branchez le connecteur marqué "DD" à la vanne-pilote, puis les autres connecteurs, comme
indiqué dans le tableau :
Commande
Mouvement
Connecteur
Mouvement tronçon / Ouverture interrupteur AUX
1 - 2 - 3 - 4 - 5 - 6
Ouverture
1 ÷ 6 A
Fermeture
1 ÷ 6 C
Hauteur rampe
Ouverture
AA
Fermeture
AC
Blocage rampe
Ouverture
BA
Fermeture
BC
Alignement rampe
Ouverture
CA
Fermeture
CC
Tabl. 3
8.5
Raccordement des capteurs et des autres fonctions disponibles
Fixez les connecteurs aux fonctions correspondantes suivant les sigles repris sur le schéma général
de montage de votre équipement (Par. 6.1).
Les fils de câblage sont marqués d’un symbole d’identification de la fonction exercée : le
tableau montre toutes les indicationspour connecter correctement le câblage aux fon-
ctions disponibles.
Utilisez des capteurs ARAG : tout préjudice, occasionné par l’utilisation de capteurs
inadéquats ou, quoi qu’il en soit, non fabriqués par ARAG, rendra la garantie automatique-
ment nulle et caduque.
Aucune responsabilité ne peut engager ARAG pour tous dommages aux appareillages, à
des personnes, animaux ou choses, occasionnés par l’irrespect de ce qui précède.
CÂBLAGE POUR CONNEXION DIRECTE
Réf.
Raccordement primaire
Raccordement alternatif
F
Débitmètre
-
g
Vanne principale
-
m
Capteur de pression
-
p
Vanne régulatrice
-
r
Traceur à mousse
-
s
Capteur de vitesse
-
t
Débitmètre remplissage
Capteur de rotation ou Pump Protector
X
Capteur de niveau
-
Tab. 4
