88 ANNEXE • GUIDE D'UTILISATION DU SMARTSENSOR HD
Annexe D - Connexions série directes
Pour la plupart des applications, l'embout d'entretien du câble à 8 ou 9 conducteurs se
raccorde à un parasurtenseur. Toutefois, lors des démonstrations, du dépannage et
certaines autres situations, il peut être recommandé de contourner la protection contre les
surtensions et de connecter directement à un ordinateur personnel ou à un dispositif de
communication comme un modem.
Le capteur est configuré comme appareil RS-232 DTE. Pour connecter directement les fils
RS-232 du câble à 8 ou 9 conducteurs à un autre appareil DTE (tel qu'un PC), vous pouvez
utiliser un connecteur standard D à 9 broches et un câble null modem. Pour établir une
connexion directe à un appareil DCE (à l'instar d'un modem), vous aurez besoin d'un câble

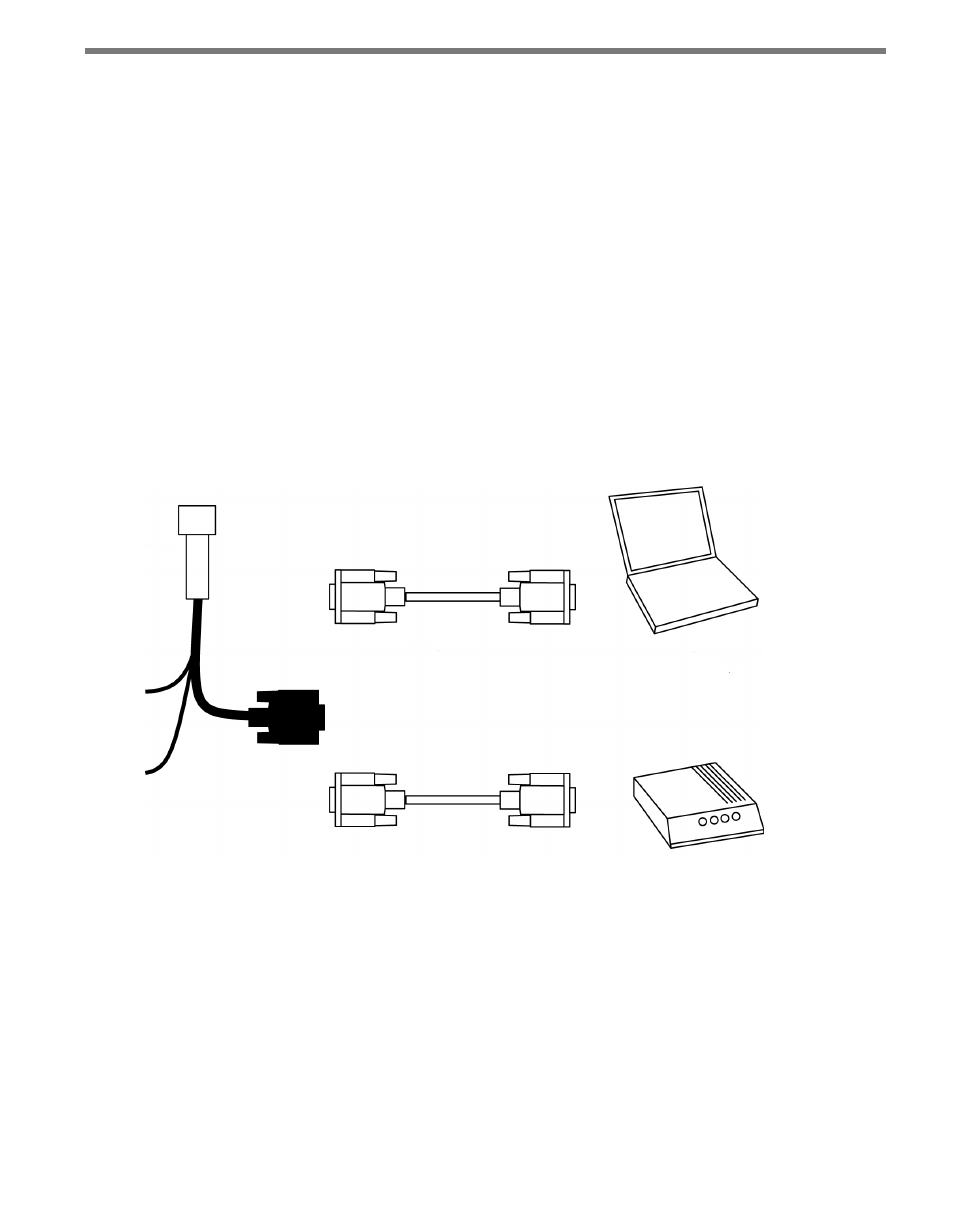

droit. La Figure D.1 illustre les deux cas.
Connecteur
Câbles
électriques
Câbles
RS-485
ou
Appareil DTE
(PC)
Appareil DCE (Modem)
Câble du modem à liaison directe
Câble direct
Figure D.1 – Connexions série directes
