CHAPITRE 1 • Installation du SmartSensor HD 15
Remarque
Ne serrez pas exagérément les fixations.

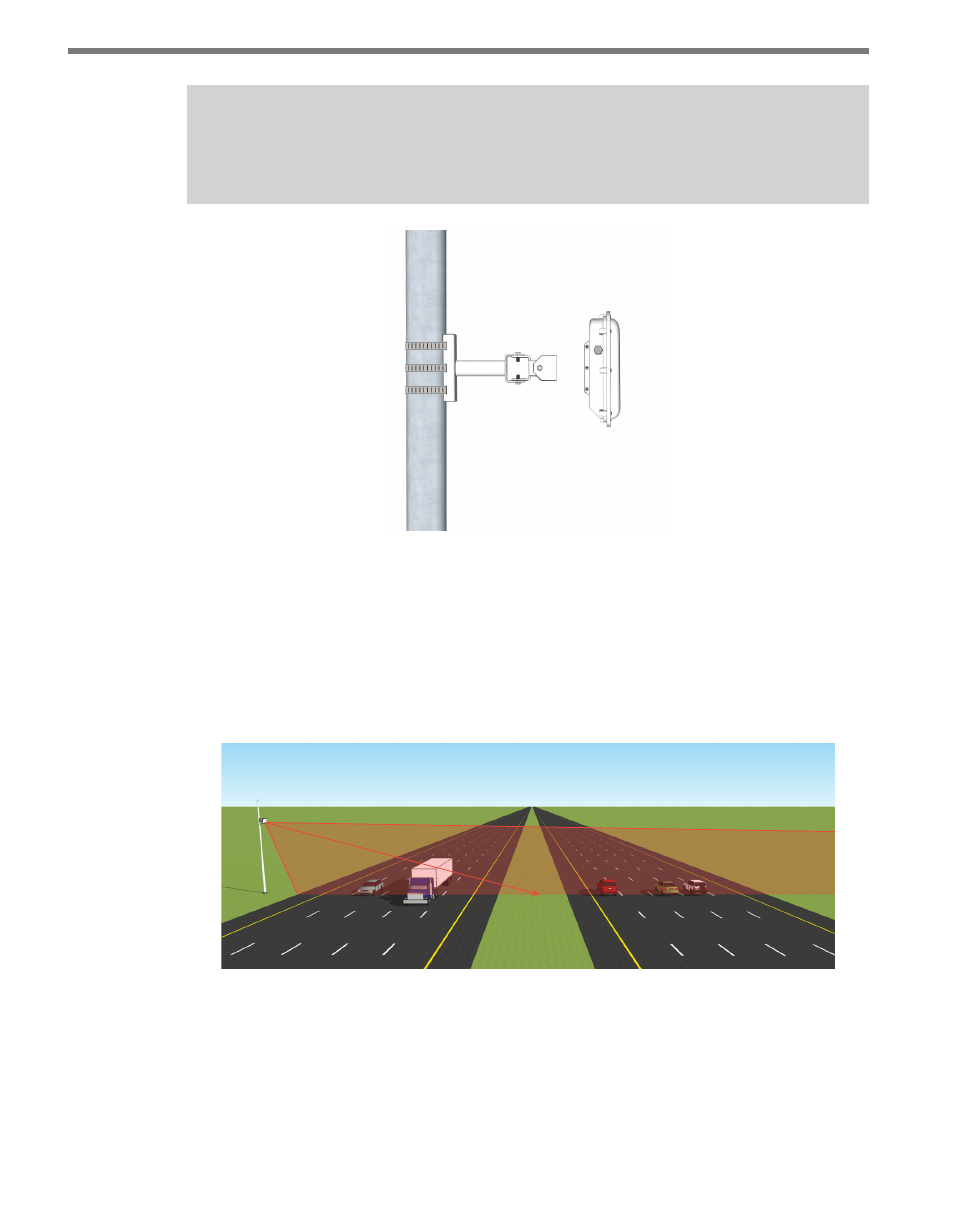

Figure 1.3 – Fixation du capteur sur le support de montage
Alignement du capteur sur la voie
Procédez comme suit pour monter et aligner correctement le SmartSensor HD :
1 Inclinez le capteur vers le bas afin que sa façade soit orientée vers le centre de la zone
de détection (voir Figure 1.4).
Figure 1.4 – Positionnement en hauteur
2 Réglez l'angle horizontal de sorte qu'il soit perpendiculaire au trafic (voir Figure 1.5).
