16 CHAPITRE 1 • Installation du SmartSensor HD
Remarque
L'alignement latéral sera affiné ultérieurement pour plus de précision à l'aide de
SmartSensor Manager HD (SSMHD). Cette étape sera évoquée au Chapitre 6, une
fois que SSMHD aura été installé.
L'alignement latéral doit être
perpendiculaire

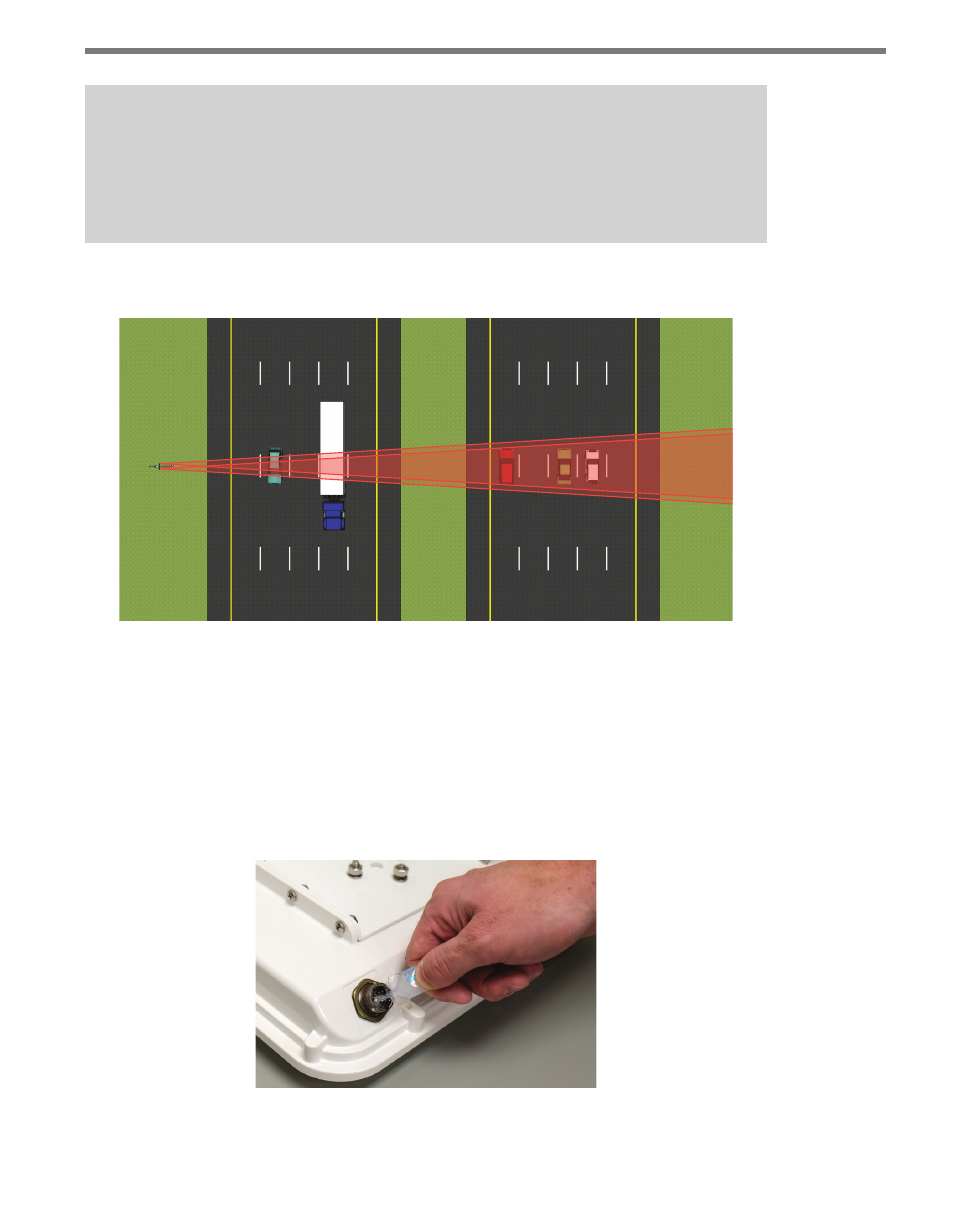

Figure 1.5 – Positionnement latéral
Application d'un composé diélectrique de silicone
Procédez comme suit pour appliquer correctement le composé diélectrique de silicone :
1 Retirez la languette du tube de composé diélectrique de silicone.
2 Extrayez environ 25 % du silicone dans le connecteur situé à la base du SmartSensor
HD (voir Figure 1.6). Veillez à essuyer tout excédent de composé.
Figure 1.6 – Application d'un composé diélectrique de silicone
