CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR
23
Le Click 200 contient trois connecteurs à bornes sur la partie supérieure et la partie
inférieure du module (voir Figure 2.3). Les connecteurs de la borne sont amovibles et codés
en rouge, ce qui permet à chaque connecteur de n'être raccordé qu'à une prise spécifique.
Cela simplifie le processus de câblage et réduit les risques d'erreur.
Drain
d'alimentation
Terre (gris)
Drain RS-485
RTS (orange)
CTS (marron)
–485 (bleu)
+485 (blanc)
+CC (rouge)
Terre/-CC (noir)
TD (jaune)
RD (violet)
-CC (noir)
+CC (rouge)
+485 (blanc)
–485 (bleu)
CTS (marron)
RTS (orange)
Drain
d'alimentation
Drain RS-232
Drain RS-485
Terre (gris)
TD (jaune)
RD (violet)
Drain
RS-232

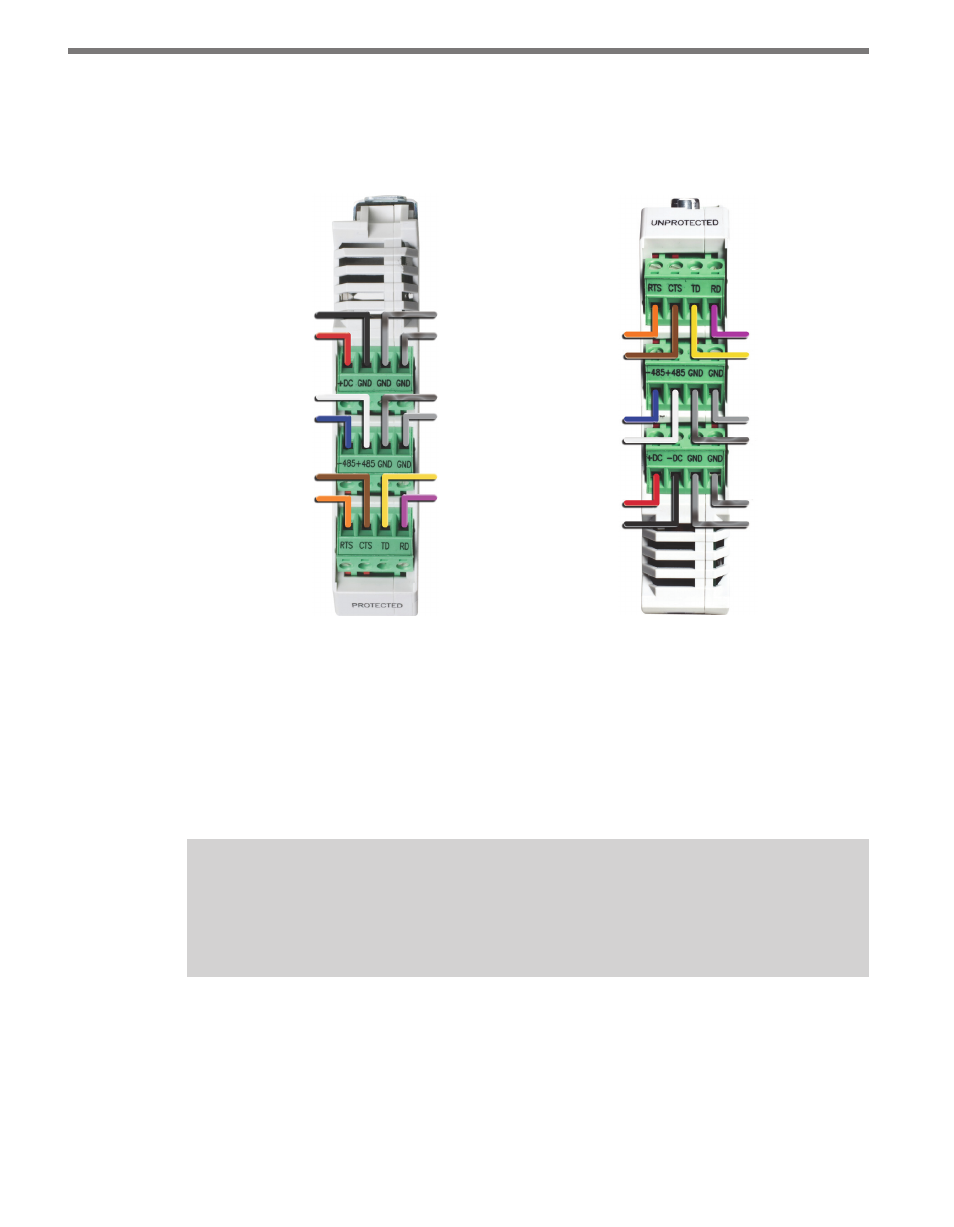

Figure 2.3 – Connexions des bornes du Click 200 (côtés protégé et non protégé)
Si vous disposez d'un câble à 8 conducteurs il présentera les différences de branchement
suivantes:
˽
Il n'y a pas de fil gris de mise à la terre.
˽
Au lieu de trois drains, il n'y en a qu'un. Ce drain peut être raccordé à toute borne à vis
portant l'inscription GND.
˽
Le fil blanc +485 présente une bande bleue.
Remarque
Reportez-vous aux annexes A et B pour voir les schémas des broches de câble des
deux connecteurs utilisés sur les SmartSensor HD.
