28
CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR
Pour connecter l'alimentation CC récemment convertie hors du Click 201/202 :
1 Connectez un conducteur +CC (en général, un fil rouge) à la borne à vis + située sur la
partie inférieure du Click 201/202 (voir Figure 2.7).
2 Connectez un conducteur -CC (généralement, un fil noir) à l'une des deux bornes à
vis - situées sur la partie inférieure du Click 201/202.

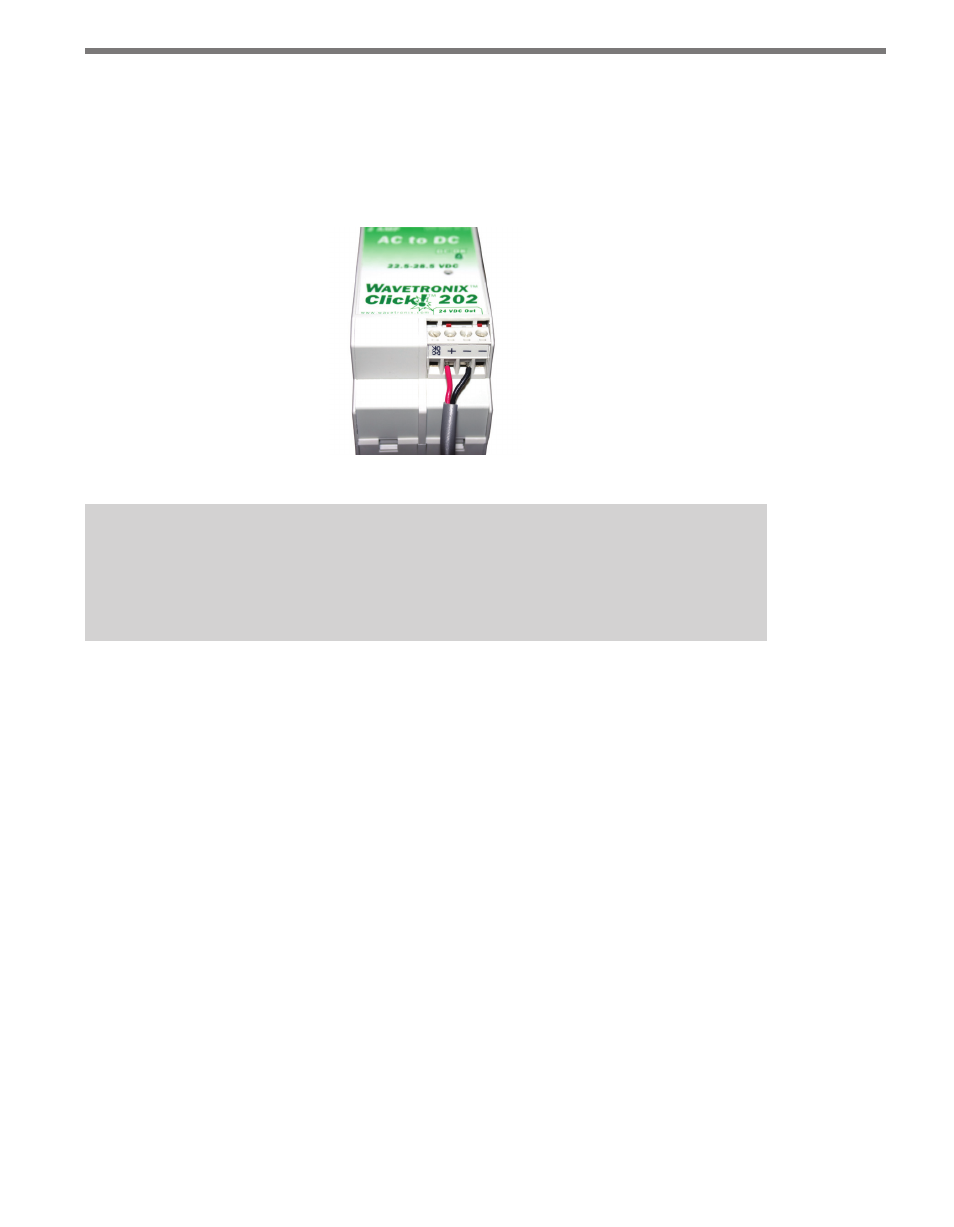

Figure 2.7 – Câblage de la sortie d'alimentation CC du Click 201/202
Remarque
Ne branchez rien sur la borne à vis marquée DC OK ; elle ne fournit que 20 mA et doit
être utilisée exclusivement pour surveiller l'alimentation.
Les connecteurs à borne à vis sur le dessus et le dessous du module sont amovibles pour
simplifier le câblage et sont codés en rouge : ainsi, le connecteur ne peut être branché que
sur la prise adéquate.
Connexion de l'alimentation électrique à votre
installation
l'alimentation électrique est maintenant complète et vous disposez d'une alimentation CC
fiable et sécurisée. L'étape suivante consiste à acheminer cette alimentation au reste de
l'installation.
Si l'alimentation électrique se trouve dans une boîte montée sur un poteau, il faut faire passer
cette alimentation par le bus-T ; de là, elle alimentera tout dispositif de communication qui
peut être présent. Elle alimentera également le Click 200, qui enverra le courant nécessaire de
10–30 VCC, avec les communications, au capteur.
