Vérifiez que la face plate de chaque collerette en «D» est affleurante au plan de
contact du joint.
Engagez les galets.
Fermez le capot de protection et poussez-le contre le stator jusqu’à ce que le verrou
s’engage.

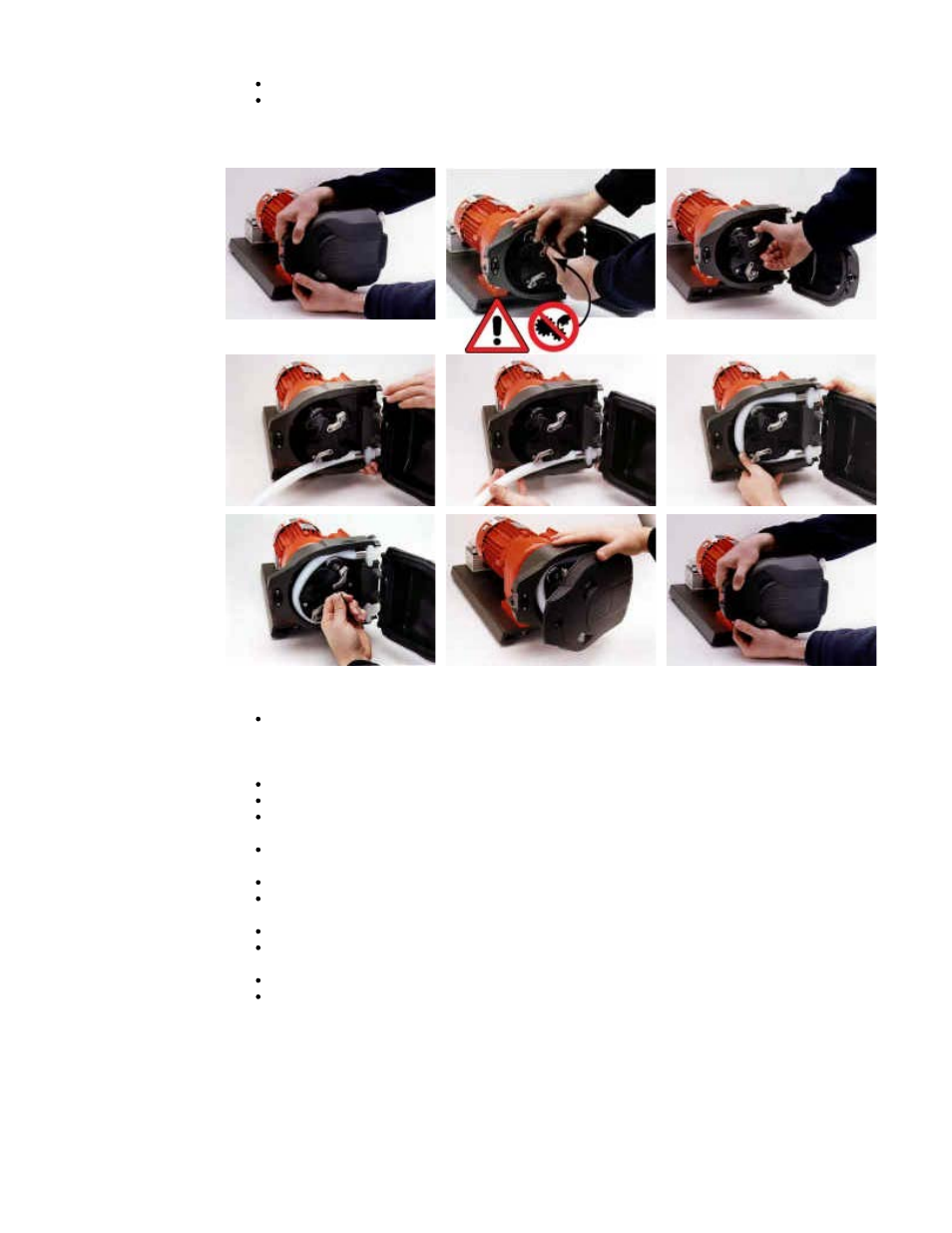

Montage d’un élément de tube
620R Montage du tube continu
Les têtes de pompe à tube continu 620R sont réglées en usine pour accepter les
tubes Watson-Marlow série 600 de 3,2 mm d’épaisseur de paroi. L’utilisation de
tubes d’une marque autre que la marque Watson-Marlow nuira à la performance de
la pompe.
Sélectionnez le jeu de pinces de tube approprié à la taille de tube utilisée.
Dégagez les galets.
Placez une extrémité du tube dans la pince en «U» du passage inférieur et
maintenez-le fermement en place.
Enroulez de façon serrée le tube autour des galets rétractés, en veillant à ce qu’il ne
se vrille pas.
Placez l’autre extrémité du tube dans la pince en «U» du passage supérieur.
Tenez les deux extrémités de tube d’une main en maintenant la tension autour des
galets rétractés.
Engagez les galets.
Fermez le capot de protection et poussez-le contre le stator jusqu’à ce que le verrou
s’engage.
Vérifiez que le tube continu n’est pas flottant dans les passages de la tête de pompe.
Assurez-vous que tous les galets sont réengagés lors du redémarrage de la tête de
pompe. Vous entendrez un «cliquetis» continu si un galet ne s’est pas réengagé.
Cela n’endommagera pas l’équipement, mais le galet doit être réengagé
manuellement à l’aide de la clé Allen de 5 mm. Pour ce faire, reportez-vous à la
section Dépistage des pannes.
Démontage du tube continu
