alternatif le capot verrouillable de la tête de pompe est la protection de base mais
un système peut être installé pour couper l’alimentation électrique à partir de
l’interrupteur de sécurité du capot, ceci est une option.
620RE, 620RE4, 620R Conditions de pompage
Pression et viscosité
Toutes les valeurs de pression indiquées dans les présentes consignes d’utilisation
sont des pressions de pointe en tuyauterie. Les données de performance et de durée
de vie ont été calculées à partir de ces valeurs.
Prévu pour pomper à 4 bars cette pompe pourra générer une pression supérieure s’il
y avait une restriction ou un bouchage de la tuyauterie .Lorsque la pression de
service ne doit impérativement pas dépasser un seuil de pression de 4 bars ou
inférieur il faut installer des clapets de décharge tarés à la pression correspondante.
Pour les applications de pompage d’une pression de 2-4 bars, seules des pompes à
motoréducteur flasqué équipées d’éléments de tube STA-PURE standards ou
Marprene/Bioprene de dureté Shore 73 doivent être utilisées. La lettre «M» figure
dans la référence des éléments de tube faits pour supporter les hautes pressions.
Pour les applications de pompage d’une pression de 0-2 bars, utilisez des pompes à
motoréducteurs flasqué ou en coffret équipées d’éléments de tube de dureté Shore
64 ou de la gamme standard de tubes continus pour pompes péristaltiques.
L’utilisation d’éléments de tube STA-PURE ou Marprene/Bioprene de dureté Shore 73
permet de maximiser les performances en réduisant les effets de la viscosité.
Ayez toujours au moins un mètre de tube flexible lisse raccordé à l’orifice de
refoulement de la tête de pompe. Cela contribuera à éliminer les pertes d’impulsion
et les pulsations dans la tuyauterie. Ceci est particulièrement important lorsque des
fluides visqueux et des tubes rigides sont utilisés.
620RE, 620RE4, 620R Installation de la pompe
Une installation correctement réalisée vous assurera une durée de vie des tubes la plus
longue possible. Aussi vous est-il vivement conseillé de suivre les consignes ci-dessous:
Evitez les coudes à petit rayon, les restrictions et longueurs excessives de tuyau de
diamètre inférieur à celui du tube de la tête de pompe.
Vérifier que les connecteurs et pièces de raccordement peuvent supporter la pression
prévue.
Si de la tête de pompe est raccordée en rigide, une longueur démontable simplifiera
le changement de tube.
Obturez celui des deux orifices d’écoulement de fuite que vous n’utilisez pas. Voir ci-
dessous.
Il est recommandé de raccorder l’orifice d’écoulement de fuite lors du pompage de
produits ou fluides dangereux, agressifs ou abrasifs susceptibles de durcir au contact
de l’air.
Lors du raccordement de l’orifice d’écoulement de fuite à l’aide de l’embout fourni
prévoyez un espace suffisant sous la tête de pompe. La conduite d’écoulement de
fuite doit être raccordée à l’égout ou à un récipient adéquat.
La procédure de pose du détecteur de fuite est jointe au kit de détection de fuite.
Dans le doute, contactez votre Service d’assistance technique Watson-Marlow local
qui vous aidera.
620RE, 620RE4, 620R Fonctionnement général

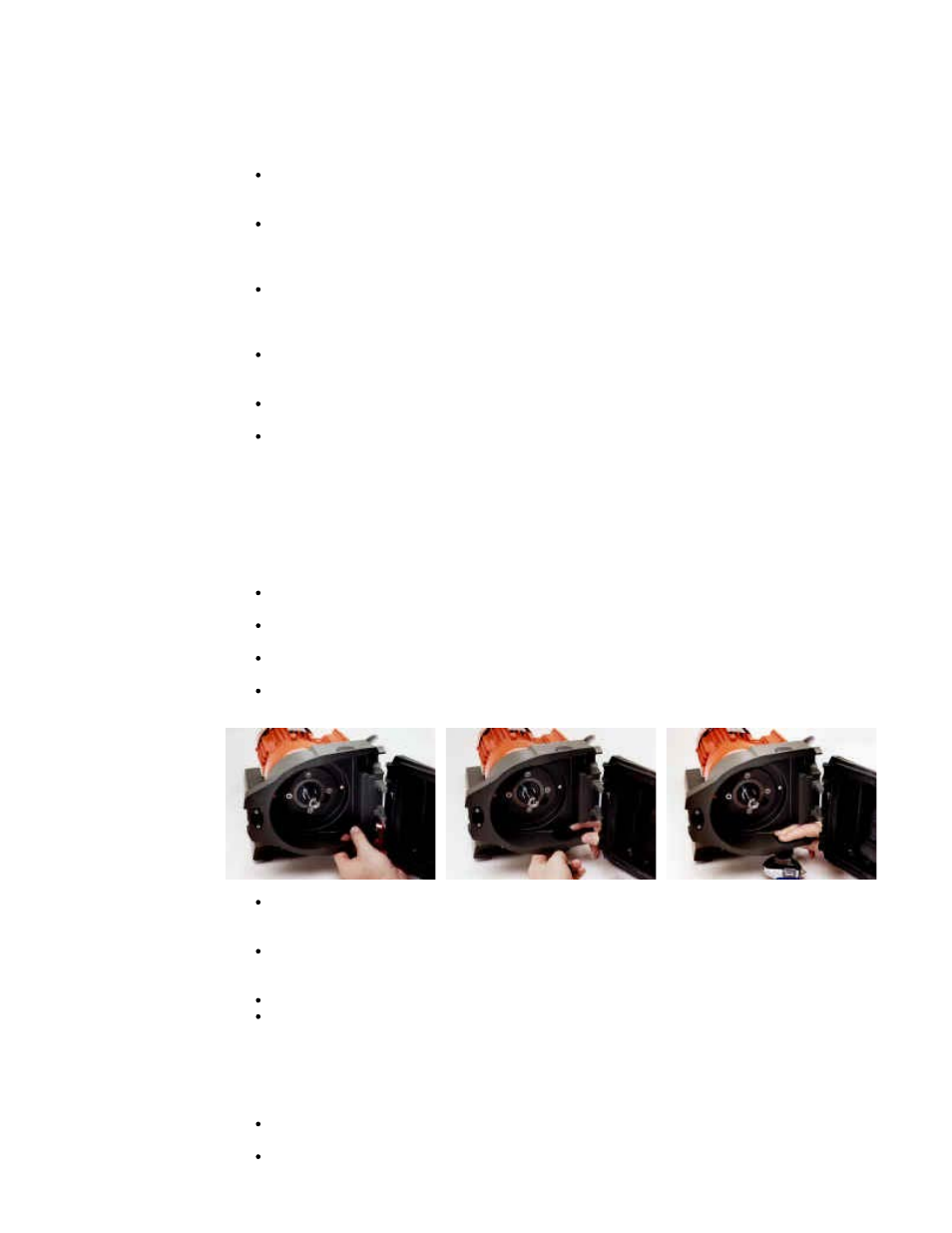

Ouverture du capot de protection de la tête de pompe
Déverrouillez le capot de protection à l’aide d’une clé Allen de 5 mm ou d’un
tournevis.
Ouvrez complètement le capot de protection afin de disposer du maximum d’espace
