Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote 38

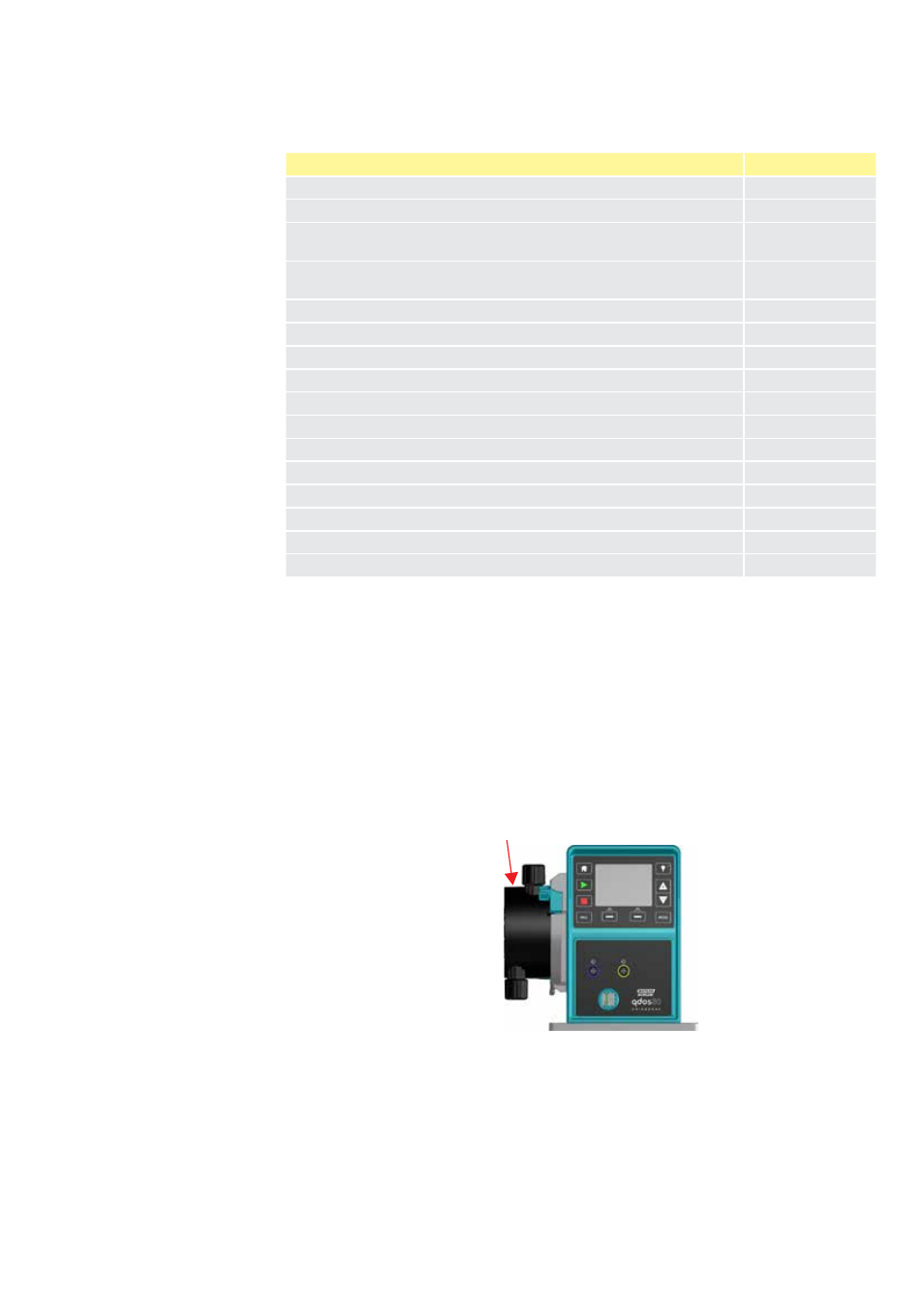

19.2 Pièces détachées et accessoires
Description Référence
Tête de pompe ReNu (lubrifiant à base de silicone) 0M3.2200.GB0
Tête de pompe ReNu (lubrifiant à base de glycérol) 0M3.2200.GLY
Kit de connexion hydraulique – Raccords à compression en
polypropylène
0M9.221H.P01
Kit de connexion hydraulique – Raccords cannelés/filetés en
polypropylène
0M9.221H.P02
Tube d'interface, pvc 6,3x11,5 mm, longueur 2 m 0M9.2222.V6B
Tube d'interface, pvc 10x16 mm, longueur 2 m 0M9.2222.VAD
Tube d'interface, pvc 6,3x11,5 mm, longueur 5 m 0M9.2225.V6B
Tube d'interface, pvc 10x16 mm, longueur 5 m 0M9.2225.VAD
Tube d'interface, polyéthylène 9x12 mm, longueur 2 m 0M9.2222.E9C
Tube d'interface, polyéthylène 5x8 mm, longueur 2 m 0M9.2222.E58
Tube d'interface, polyéthylène 9x12 mm, longueur 5 m 0M9.2225.E9C
Tube d'interface, polyéthylène 5x8 mm, longueur 5 m 0M9.2225.E58
Socle de rechange 0M9.223M.X00
Câble d'entrée, M12 IP66, longueur 3 m 0M9.203X.000
Câble de sortie, M12 IP66, longueur 3 m 0M9.203Y.000
Capot protecteur de l'IHM 0M9.203U.000
Orientation de la tête de pompe
Pour être certain de commander la bonne tête de pompe, suivez les conseils
ci-dessous.
Placez-vous devant la pompe en faisant face à l'interface Homme-Machine (sauf
modèle Remote) et les raccords E/S :
• Si la tête de pompe est montée sur le corps de la pompe à gauche, c'est une tête
de pompe montée à gauche.
• Si la tête de pompe est montée sur le corps de la pompe à droite, c'est une tête
de pompe montée à droite.
Brides de fixation
de la tête de pompe
Tête de
pompe montée
à gauche
