Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote 17

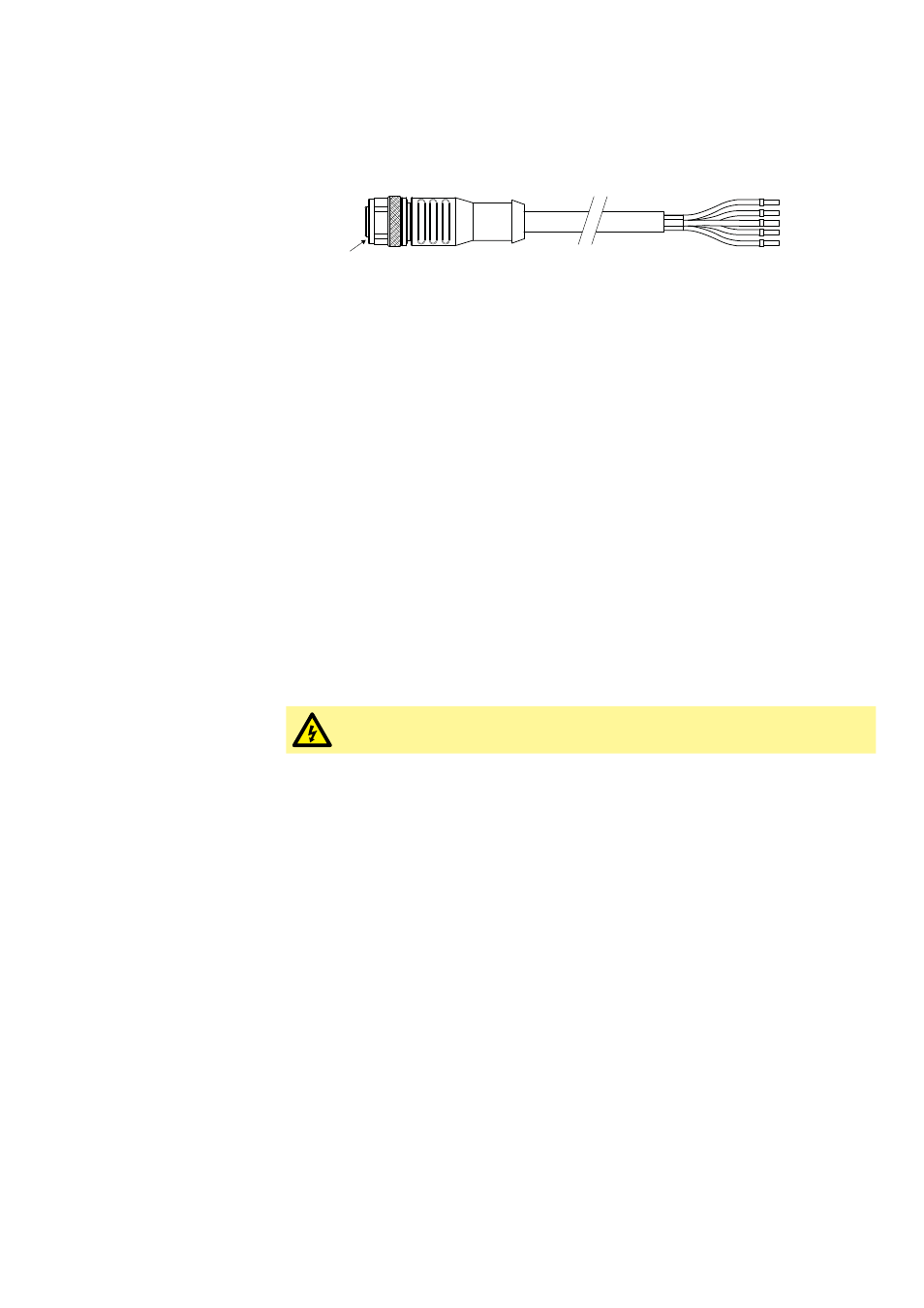

11.2 Connecteur d'entrée en option
Longueur du connecteur d'entrée : 3 m
Marron
Blanc
Bleu
Noir
Gris
Insert
bleu
Arrêt à distance
Un signal de 5 à 24 V envoyé à la fiche 1 aura pour effet d'arrêter la pompe, quel que
soit le mode de fonctionnement.
Contact externe
Entrée d'impulsion numérique min. 5 V ; durée d'impulsion min. 40 ms. Cette entrée
sert pour le déclenchement d'une dose dont la dose a été définie par l'utilisateur.
Reportez-vous à la section relative au mode Contact.
Vitesse : entrée analogique
La vitesse de cette pompe peut être contrôlée à distance par le biais d'un signal de
courant analogique dans une plage de 4-20 mA.
Le signal analogique doit être appliqué à la fiche 3 du connecteur d'entrée M12.
La pompe fournit une vitesse accrue au fur et à mesure que le signal de contrôle
augmente.
Le modèle Universal+ peut être calibré par l'utilisateur de sorte que la vitesse soit
contrôlée de manière proportionnelle ou inversement proportionnelle au signal
d'entrée en milliampères.
Impédance de circuit de 4-20 mA : 250 Ω.
L'inversion de réponse est configurée dans le logiciel. N'inversez
pas la polarité des bornes, car le moteur de s'allumerait pas.
Récupération de fluide à distance
Lorsque l'option de récupération du fluide à distance est activée dans les paramètres
de récupération du fluide, l'utilisateur peut inverser la pompe à distance en envoyant
un signal à Fiche 5. Cela n'est possible qu'en mode analogique 4–20, lors de la
réception d'un signal 4–20 mA et en l'absence de tout signal STOP à distance.
