12.2 Câblage des connecteurs de bornes
Il incombe à l'utilisateur d'assurer la sécurité et le bon fonctionnement de la pompe
en mode contrôle à distance ou automatique.
L'arrivée de câble au module se fait au travers de deux presse-étoupes étanches
situés sur le cache du module. Ceux-ci remplacent les bouchons d'étanchéité placés
sur le cache du module avant l'expédition de la pompe.
Le nombre de presse-étoupes nécessaires dépend du nombre de câbles de connexion
requis et du jugement de l'installateur. En général, deux presse-étoupes de ½” sont
fournis avec la pompe.
Conducteurs de câble de commande recommandés pour les blocs de bornes :
métrique = 0,14 mm 2 - 2,5 mm 2 solide et 0,14 mm 2 - 1,5 mm 2 toronné.
États-Unis = 26AWG - 14AWG solide et 26AWG - 16AWG toronné. Câble :
circulaire. Diamètre extérieur max./min. pour assurer l'étanchéité au passage du
presse-étoupe standard : 9,5 mm - 5 mm. Le câble doit être circulaire pour
assurer l'étanchéité.
Pour obtenir la protection CEM, il convient d'utiliser un câble de commande blindé. Le
blindage doit être relié à l'une des connexions à cosse rectangulaire prévues.
Remarque : Il est impératif d'utiliser un câble de commande blindé circulaire
12 Core. Le blindage du câble doit être relié à la Terre aux deux extrémités du câble.
Câbles convenant à une utilisation générale : 300 V à tubulure PVC extra haute
qualité, avec une bonne résistance aux flammes et à l'humidité.
Câbles convenant à une utilisation industrielle : 300 V à tubulure polyuréthane
extra-robuste, résistant à l'huile, aux carburants, aux solvants et à l'eau.
Pour faciliter le câblage, il est conseillé de ne pas dépasser 8 conducteurs par câble.

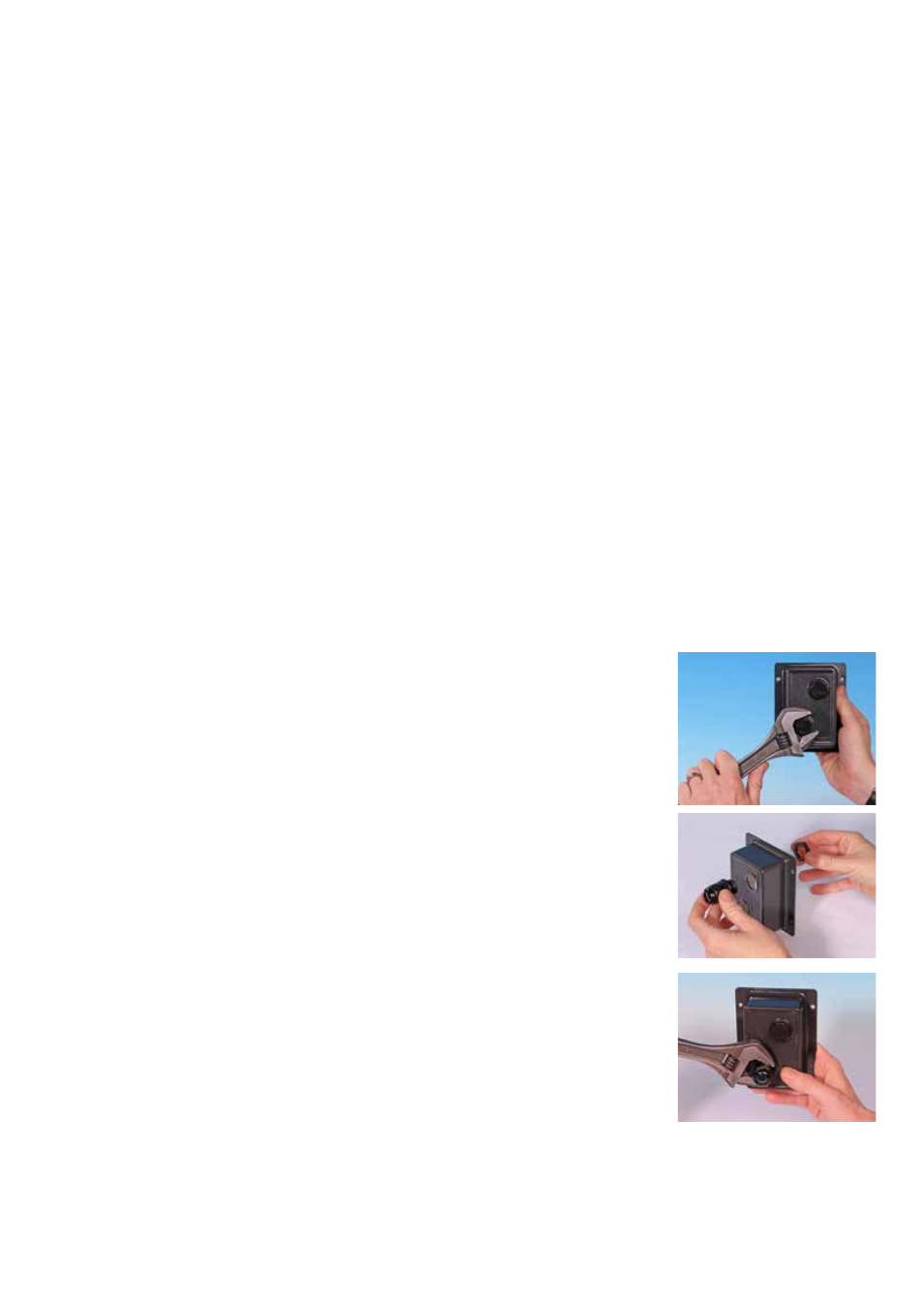

• Utilisez une clé adéquate de 21 mm pour
dévisser les bouchons d'étanchéité.
• Vissez les presse-étoupes ½” NPT (avec des
rondelles d'étanchéité neuves) à la place
des bouchons, en veillant à ce que l'écrou de
retenue soit correctement inséré. Serrez les
presse-étoupes à 2,5 Nm avec une clé de
21 mm, pour assurer l'étanchéité. Si vous
utilisez un presse-étoupe différent, celui-ci doit
impérativement assurer une étanchéité à l'eau
IP66.
