La résistance ou le relais doit être de raille adéquate pour éviter d'endommager
les transistors de la pompe. Ces solutions nécessitent une alimentation
externe de 24 V. En cas de raccordement à un contrôleur programmable,
24 V est généralement possible.
Vitesse : sortie analogique (Universal+ uniquement)
Un signal analogique de courant dans la plage 4-20 mA à 250 Ω d'impédance,
est présent entre Fiche trois et Fiche quatre du connecteur de sortie. Le courant est
fixe et directement proportionnel à la vitesse de rotation de la tête de pompe.
4 mA = vitesse zéro; 20 mA = vitesse maximale.
Remarque : Si la sortie mA doit être utilisée pour une lecture à partir d'un multimètre,
une résistance 250 Ω est requise en série.

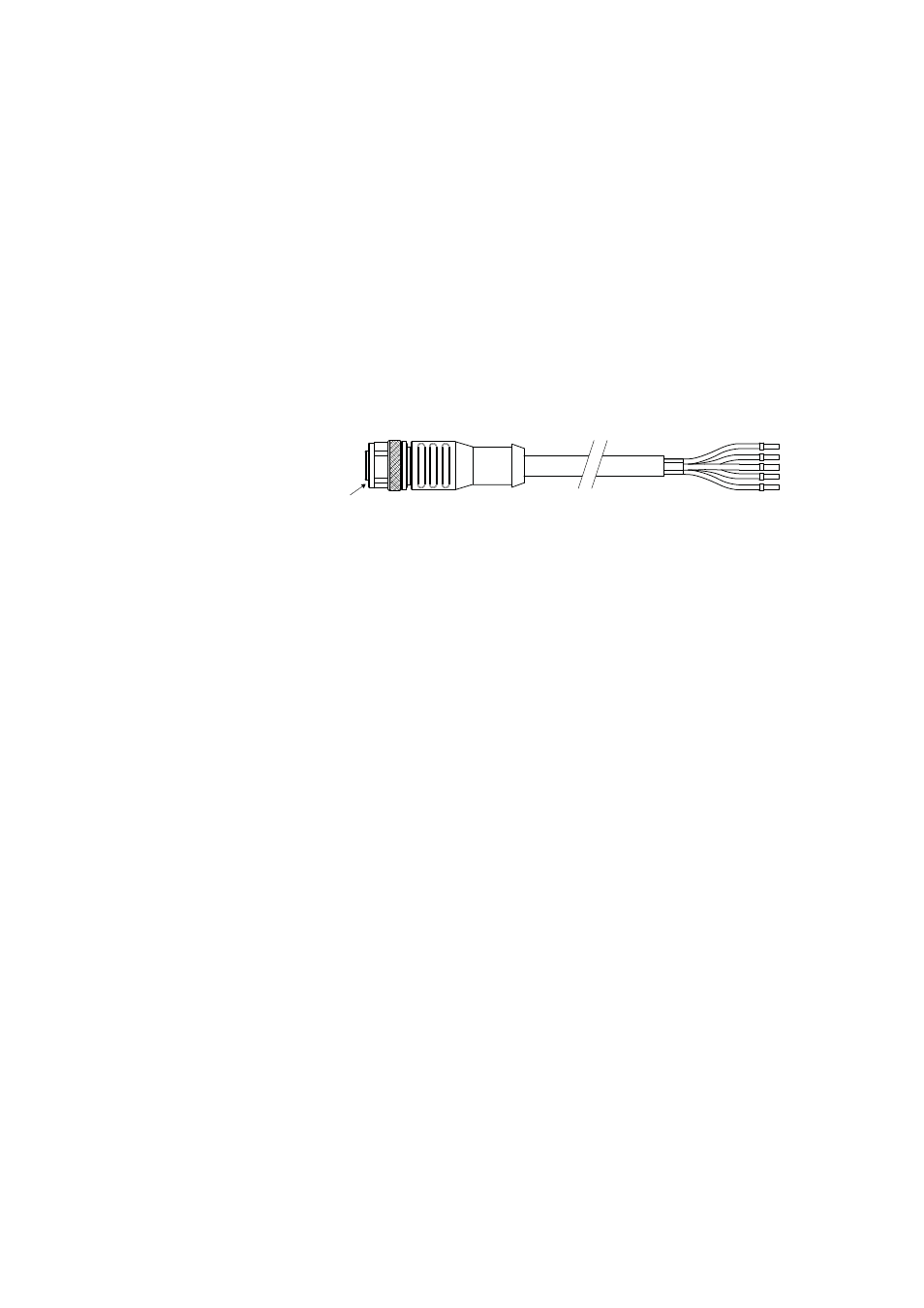

11.4 Connecteur de sortie en option
Longueur du connecteur de sortie : 3 m
Marron
Blanc
Bleu
Noir
Gris
Insert
jaune
