Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote 22

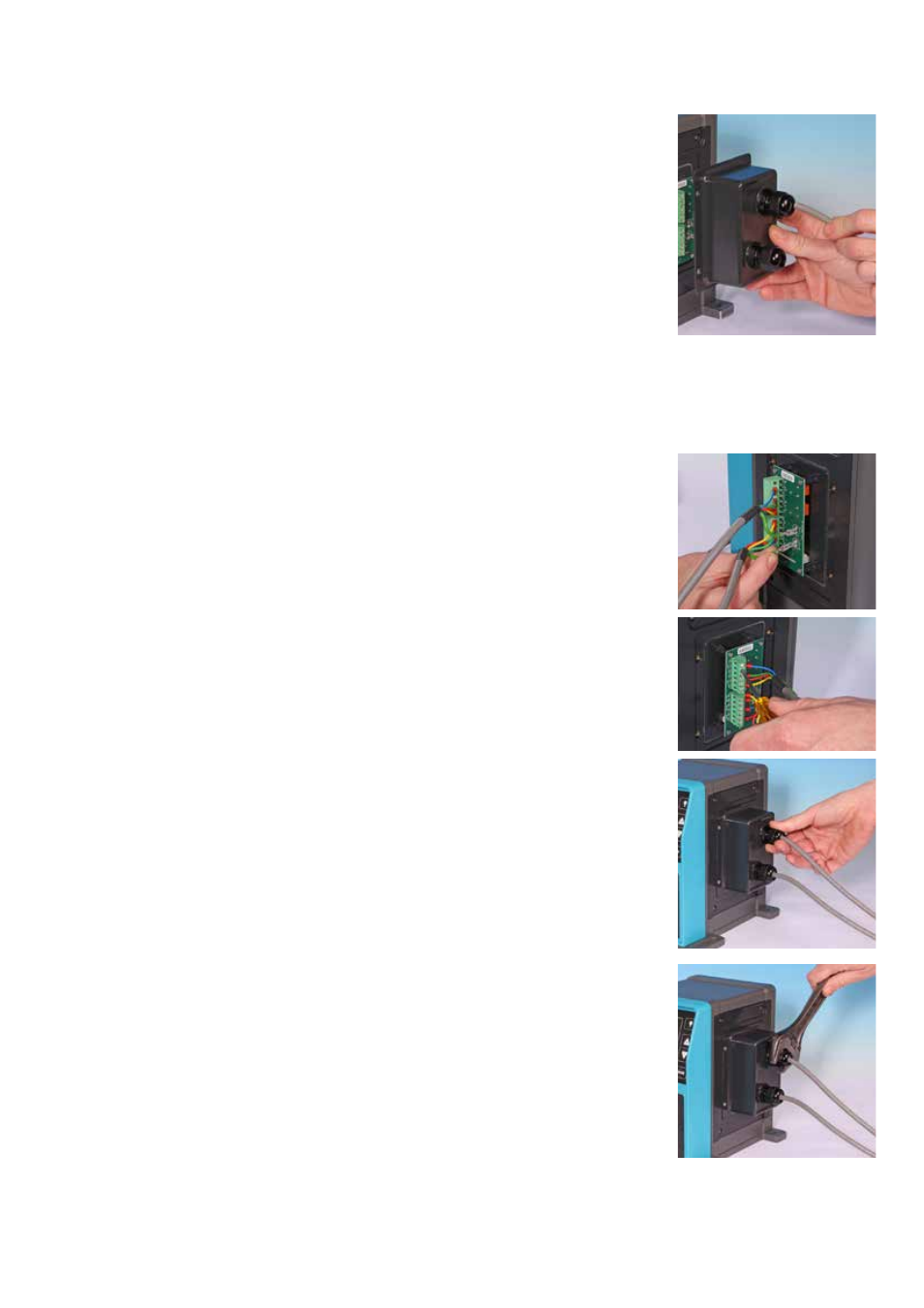

• Desserrez le capuchon du presse-étoupe (sans
l'enlever) et faites passer le cordon à travers.
Une fois qu'il est inséré dans le presse-étoupe,
continuez à enfoncer le cordon pour l'enfiler à
l'intérieur.
• Tirez sur le câble pour qu'il soit suffisamment
long et puisse atteindre les connecteurs prévus,
en laissant un peu de jeu.
• Dénudez le fourreau extérieur et retirez
5 mm d'isolant sur les conducteurs.
Pas d'étamage, ni de virole requis.
Remarque : Si le câble utilisé est très raide
ou d'un diamètre important, il peut s'avérer
judicieux de dénuder le fourreau extérieur
avant de faire passer les conducteurs du câble
à travers le presse-étoupe. Néanmoins, pour
garantir une parfaite étanchéité, le fourreau
du câble doit être intact à l'intérieur du
presse-étoupe, au moment du serrage.
• Préparez le ou les blindages de câble en tordant
une longueur suffisante de blindage du câble. Il
est recommandé d'insérer la longueur entortillée
dans une gaine afin d'éviter tout risque de
court-circuit.
• Fixez l'extrémité du blindage de câble sur la
cosse Faston du connecteur à cosse rectangulaire
fourni.
• Enfoncez le conducteur dénudé dans l'orifice
carré du connecteur. Une fois le conducteur
entièrement inséré, resserrez la vis pour le
maintenir en place.
• Une fois que tous les connecteurs sont en place,
réinstallez le cache du module.
• À l'aide d'une clé de 21 mm, serrez le capuchon
du presse-étoupe à 2,5 Nm pour maintenir
l'étanchéité. Vous pouvez également resserrer
le presse-étoupe avec les doigts et vous
servir d'une clé pour serrer d'un demi-tour
supplémentaire.
Ne liez pas l'un à l'autre les câbles de commande et d'alimentation secteur.
