Manuel d'utilisation de la pompe Watson-Marlow qdos30 Remote 24
Entrée d'arrêt à distance configurable (J3)
La fonction par défaut de la borne J3 est l'entrée d'arrêt à distance.
Arrêt à distance
Connectez un commutateur à distance entre la borne
Arrêt/Contact et la borne +24 V du connecteur I/P de
marche/arrêt (J4). Vous pouvez également appliquer une
entrée logique 5-24 V à la borne Arrêt/Contact, reliée à la
borne TERRE du connecteur I/P 4-20 mA I/P (J2).
Rem Stop
AC2
AC1
1
2
J3

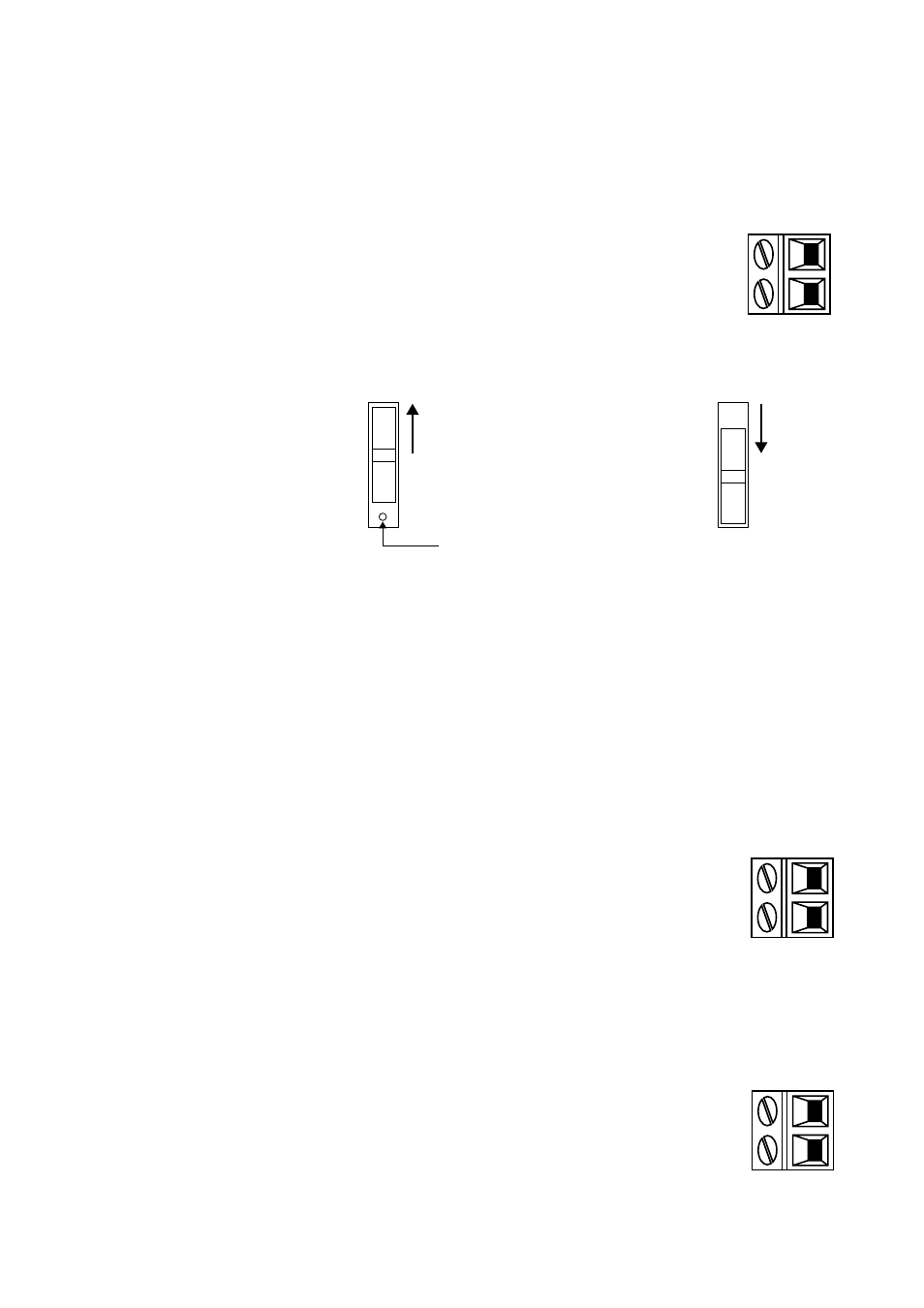

Le sens de l'entrée d'arrêt à distance peut être défini à l'aide du commutateur DIP
(SW1).
N/C
N/O
SW1
Dimple
N/C
N/O
SW1
Pour configurer le sens logique sur
N/C, le commutateur doit être réglé
à gauche (vers le haut lorsque vous
regardez le commutateur). Une alvéole
est alors visible (illustré ci-dessus),
laquelle confirme le statut N/C.
Pour configurer le sens logique sur N/O,
le commutateur doit être réglé à droite
(vers le bas lorsque vous regardez le
commutateur). Aucune alvéole n'est
visible (illustré ci-dessus), ce qui
confirme le statut N/O.
Si le commutateur DIP est réglé sur N/O (normalement ouvert) : l'entrée élevée
interrompt la pompe, l'entrée basse active la pompe. En l'absence de connexion ou
avec le commutateur ouvert, la pompe se met à fonctionner par défaut.
Si le commutateur DIP est réglé sur N/C (normalement fermé) : l'entrée basse
interrompt la pompe, l'entrée élevée active la pompe. En l'absence de connexion ou
avec le commutateur ouvert, la pompe cesse de fonctionner par défaut.
Vitesse : entrée analogique (J2)
Le signal de processus analogique doit être appliqué à la
borne I/P du connecteur analogique (J2). Mise à la terre
via le connecteur TERRE de la même borne. En mode
Analogique, la vitesse de la pompe sera proportionnelle ou
inversement proportionnelle à l'entrée analogique.
Impédance de circuit de 4-20 mA : 250 Ω.
Courant max. 40 mA
Remarque : L'inversion de réponse du signal est configurée
dans le logiciel. N'inversez pas la polarité des bornes.
Analog
I/P
GND
1
2
J2
Vitesse : sortie analogique (J1)
Un signal analogique de courant dans la plage 4-20 mA est
disponible entre la borne O/P (sortie) et la borne TERRE. Le
courant est fixe et directement proportionnel à la vitesse
de la pompe. 20 mA = vitesse maximale ; 4 mA = vitesse
zéro.
4-20mA
0/P
GND
1
2
J1
