FONCTIONNEMENT ÉVOLUÉ
CONVERSION VIDÉO
CONVERSION VIDÉO ANALOGIQUE
Cet appareil est équipé pour convertir les signaux
vidéo pour la sortie de moniteur. Grâce à cela,
quelle que soit la connexion (VIDEO, S-VIDEO,
COMPONENT VIDEO) entre l’appareil de lecture
et cet appareil, un seul câble de qualité supérieure
connecté entre la borne MONITOR OUT de l’appareil
et le moniteur suffi t pour le son et l’image.
CONVERSION PAR HAUSSE DE FRÉQUENCE DES
SIGNAUX VIDÉO ANALOGIQUES VERS HDMI
La fonction de conversion par hausse de fréquence de
l’appareil peut émettre les signaux vidéo analogiques
reçus (pour les signaux vidéo à composantes à
résolution 480i/576i, 480p/576P, 1080i et 720p, et
les signaux S-Vidéo et Vidéo (composite) à résolution
480i/576i) vers la borne HDMI MONITOR.
Remarques
• L’entrée vidéo HDMI est uniquement émise vers la
borne HDMI MONITOR OUT de l’appareil. Si vous
raccordez un appareil de lecture tel qu’un lecteur
DVD à la prise d’entrée HDMI, raccordez la borne
HDMI MONITOR OUT de l’appareil à un téléviseur.
• Ce mode n’est pas disponible pour la borne de
sortie REC.
• Ce mode n’est pas disponible pour l’image fi xe,
l’avance rapide et la lecture vers l’arrière sur le
composant vidéo.
• Cette fonction ne peut pas être utilisée si, pendant
une tentative d’utilisation de la fonction de
conversion vidéo, le SR6003 ne peut pas se
synchroniser avec le dispositif d’affi chage, si «NO
SIGNAL» apparaît sur le moniteur ou si du bruit
est généré. Tous ces symptômes sont causés par
l’incompatibilité de l’appareil ; le problème ne
vient pas de l’appareil.
Si cela se produit, réglez «VIDEO CONVERT»
(conversion vidéo) du menu «VIDEO SETUP»
( c o n f i g u r a t i o n v i d é o ) s u r « DISABLE»
(désactiver). Ensuite, connectez le signal d’entrée
vidéo au composant d’affichage via la borne
MONITOR OUT sous VIDEO et le signal d’entrée
S-Vidéo sur le composant d’affi chage via la borne
MONITOR OUT sous S-VIDEO.
• La fonction de conversion vidéo contrôle en
permanence les signaux d’entrée vidéo et
détermine s’il faut les convertir ou non. Il se peut
toutefois que certains signaux vidéo reçus ne
puissent être détectés correctement.
Si cela se produit, réglez «VIDEO CONVERT»
(conversion vidéo) du menu «VIDEO SETUP»
(confi guration vidéo) sur «DISABLE» (désactiver).

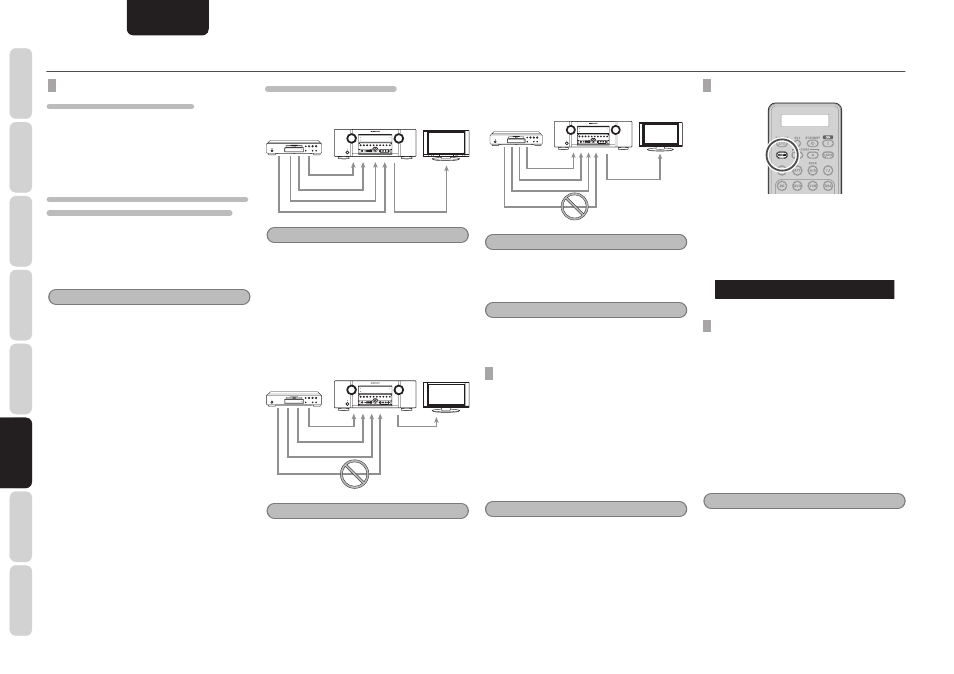

EXEMPLE DE RACCORDEMENT
• Lorsqu’un moniteur est raccordé à la
borne HDMI MONITOR OUT de l’appareil
VIDEO
ou S-VIDEO
ou composante
HDMI ou HDMI
Remarques
• Si la résolution du signal vidéo à composantes reçu
de l’appareil de lecture est autre que 480i/576i,
480p/576P, 1080i ou 720p, les images ne sont pas
émises par la borne HDMI MONITOR OUT de
l’appareil.
• Si la résolution du signal ou vidéo reçu de
l’appareil de lecture est autre que 480i/576i, les
images ne sont pas émises par la borne HDMI
MONITOR OUT de l’appareil.
• Lorsqu’un moniteur est raccordé à la borne
VIDEO MONITOR OUT de l’appareil
VIDEO
ou S-VIDEO
VIDEO
ou composante
HDMI
Remarques
• Le signal vidéo HDMI reçu de l’appareil de
lecture n’est pas émis par les bornes VIDEO
MONITOR OUT de l’appareil.
• Si la résolution du signal vidéo à composantes
reçu de l’appareil de lecture est autre que
480i/576i, il n’est pas émis par la borne VIDEO
MONITOR OUT de l’appareil.
• Lorsqu’un moniteur est raccordé à la
borne COMPONENT VIDEO MONITOR
OUT de l’appareil
VIDEO
ou S-VIDEO composante
ou composante
HDMI
Remarque
• Le signal vidéo HDMI reçu de l’appareil de
lecture n’est pas émis par la borne COMPONENT
VIDEO MONITOR OUT de l’appareil.
Remarques sur le système de menus sur écran
• Le menu de confi guration peut être affi ché via
toutes les bornes de sortie vidéo («HDMI»,
«COMPONENT» et «VIDEO»).
CONVERSION I/P
Le circuit vidéo de l’appareil est équipé d’une
fonction de conversion I/P.
Lorsque cette fonction est activée, les signaux
vidéo analogiques 480i/576i (VIDEO, S-VIDEO
ou COMPONENT VIDEO) reçus d’un appareil
de lecture peuvent être convertis à 480p/576p
et émis par balayage progressif vers les bornes
COMPONENT VIDEO ou HDMI MONITOR OUT
de l’appareil.
(Pour les instructions d’installation, voir page 35)
Remarque
Lorsqu’un moniteur est raccordé à la prise HDMI
MONITOR OUT et que HDMI RESOLUTION
est placé sur 720p, 1080i, 1080p ou AUTO, la
fonction I/P CONVERT pour COMPONENT
VIDEO OUTPUT est inopérante.
HDMI OUT (SR6004 UNIQUEMENT)
HDMI OUTPUT 1 ou 2 peut être sélectionné et
utilisé sur cet appareil.
À chaque pression sur la touche HDMI de la
télécommande, OUTPUT 1 passe à OUTPUT 2 ou
inversement.
HDMI OUT 1 et HDMI OUT 2 ne peuvent pas être
émis simultanément.
H D M I - O = O U T 1
RÉSOLUTION HDMI
Cette fonction est utilisée pour émettre le signal
vidéo analogique vers HDMI comme suit.
• Les signaux 480i/576i peuvent être convertis
en signaux 480p/576p, 1080i, 720p ou 1080p,
tandis que les signaux 480p/576p peuvent être
convertis en signaux 1080i, 720p ou 1080p.
• Les signaux 720p peuvent être convertis en
signaux 1080i ou 1080p.
• Les signaux 1080i peuvent être convertis en
signaux 1080p.
• La résolution de sortie peut être spécifiée
pour HDMI OUT 1 et HDMI OUT 2. (SR6004
uniquement)
Remarques
• Ne spécifi ez pas 1080i, 720p ou 1080p lorsque
l’appareil est raccordé à un moniteur ne prenant
pas en charge les signaux 1080i, 720p ou 1080p.
Le menu SETUP ne s’affi chera pas. Si le menu
SETUP ne s’affi che pas, modifi ez les réglages tout
en consultant l'affi cheur de l'unité principale.
• La résolution de la sortie composante analogique
n'est pas modifi able.
• HDMI OUT 1 et HDMI OUT 2 ne peuvent pas
être émis simultanément. (SR6004 uniquement)
