powermax1250
Service manuel 3-43
ENTRETIEN

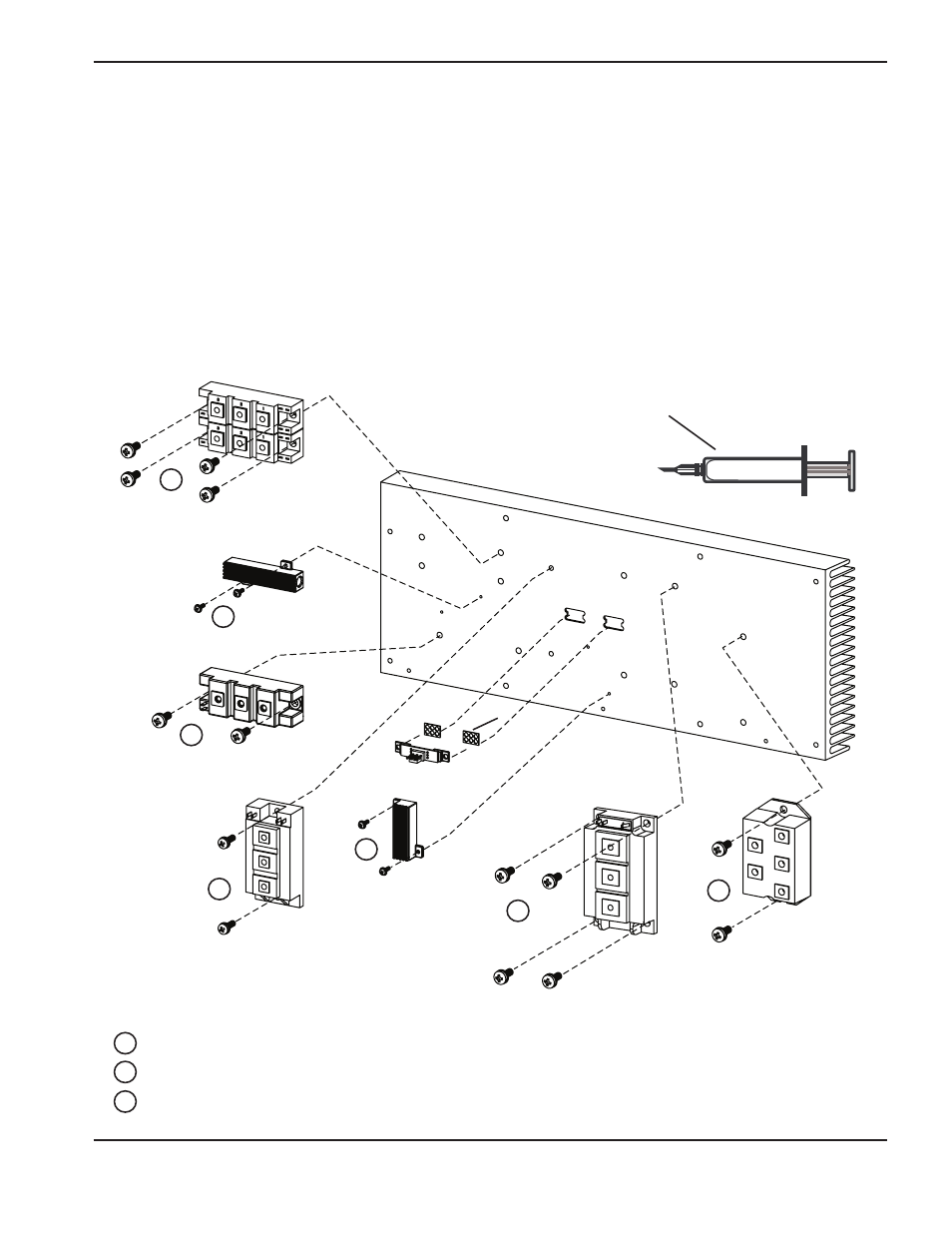

Remplacement des composants du dissipateur thermique
1. Dévisser les vieux composants du dissipateur thermique et utiliser de l’alcool isopropylique pour éliminer la
vieille graisse thermique.
2. Installer les composants au dissipateur thermique comme on l’indique ci-après.
3. Utiliser des patins thermiques neufs sur le capteur de température.
4. Utiliser de la graisse thermique sur tous les composants. Passer une mince couche (3 mils ou une épaisseur
équivalente à une feuille de papier) sur le composant, installer avec des vis et serrer au couple prescrit.
5. Nettoyer le débordement de graisse du dissipateur thermique.
Notes:
Appliquer de la graisse thermique et serrer à 9 kg cm.
Appliquer de la graisse thermique et serrer à 23 kg cm.
Appliquer de la graisse thermique et serrer à 40 kg cm.
1
2
3
Graisse thermique,
10 cc
3
3
3
3
1
1
2
Patin thermique
