4
3-20
powermax1250
Service manuel
ENTRETIEN

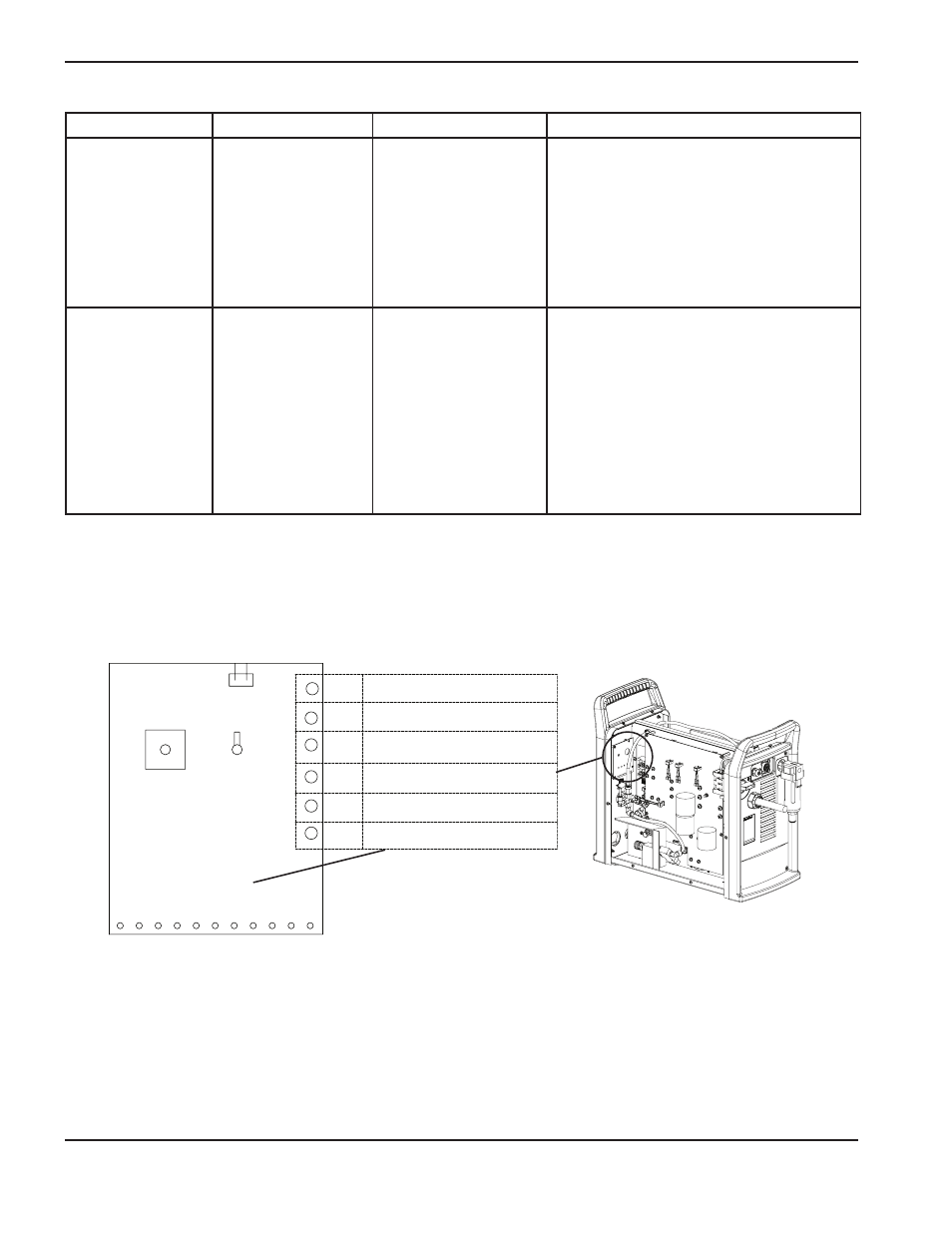

DEL du CI de commande
Si la DEL d’anomalie rouge s’allume, aucune DEL jaune se s’allume et les DEL verte c.a. et de pression de gaz
restent allumées, vérifier les DEL à l’arrière du CI de commande (PCB3).
70 50 45 60 55 65 75 80 85
DEL de diagnostic
START
XFR
SDF
IF
TSO
SP
Signal d’amorçage valide
Transfert
Défaillance d’autodiagnostics
(clignotement de 1 seconde)
Interverrouillage de l’onduleur
(visible pendant 10 s après l’événement)
Torche bloquée en position ouverte
(visible pendant 10 s après l’événement)
Rechange
P1
UP
MID
DOWN
CPA
NORMAL
GOUGE CURRENT
GAS
STATUS
Problème Ceci peut signifier Cause Solution
DEL d’anomalie lors
de la montée en
puissance. Signal d’amorçage
allumé sur le CI de
commande.
CNC émet un amorçage
plasma dans une
application machine ou la
gâchette du pistolet est
défectueuse ou engagée.
Dans le cas d’une torche manuelle, vérifier le
câblage de la gâchette de la torche (voir torche
manuelle T80). Dans le cas d’une torche
machine, démonter le câble d’interface à l’arrière
de la source de courant et vérifier la DEL
d’amorçage (voir DEL du CI de commande). Si la
DEL d’amorçage s’éteint, le problème est soit lié
à un court-circuit dans le câble d’interface ou la
CNC émet un signal d’amorçage du plasma.
La DEL rouge sur le
CI d’alimentation
(PCB2) reste allumée
quand la tension
d’entrée se trouve
entre 200 et
540 V c.a.
Circuit de correction du
facteur de puissance
(CFP) défectueux sur le
CI d’alimentation
(PCB2), l’onduleur
passe à l’état de
surintensité ou il y a des
dommages importants
des composants sur le
CI d’alimentation
(PCB2).
Onduleur défectueux ou
court-circuité IGBT (Q6),
CFP IGBT (Q7) ou CI
d’alimentation défectueux
(PCB2).
Effectuer l’essai 5 et remplacer tout composant
défectueux comme l’indiquent les résultats de
l’essai.
