ENTRETIEN
Remplacement du câble de retour
Débrancher l’alimentation électrique, l’alimentation de gaz et le faisceau de torche avant d’enlever le vieux câble
de retour.
1. Déposer le capot de la source de courant.
2. Placer le serre-câble sur la source de courant et le fixer avec un écrou.
2. Serrer le collier de serrage sur le câble.
3. Connecter le câble de retour au CI d’alimentation
à J14. Serrer l’écrou à un couple de 12 kg/cm.
4. Placer la barrière ETR.
5. Installer le capot de la source de courant.
Attention: Il s’agit d’une connexion à
haute tension. Elle doit être
serrée au bon couple.

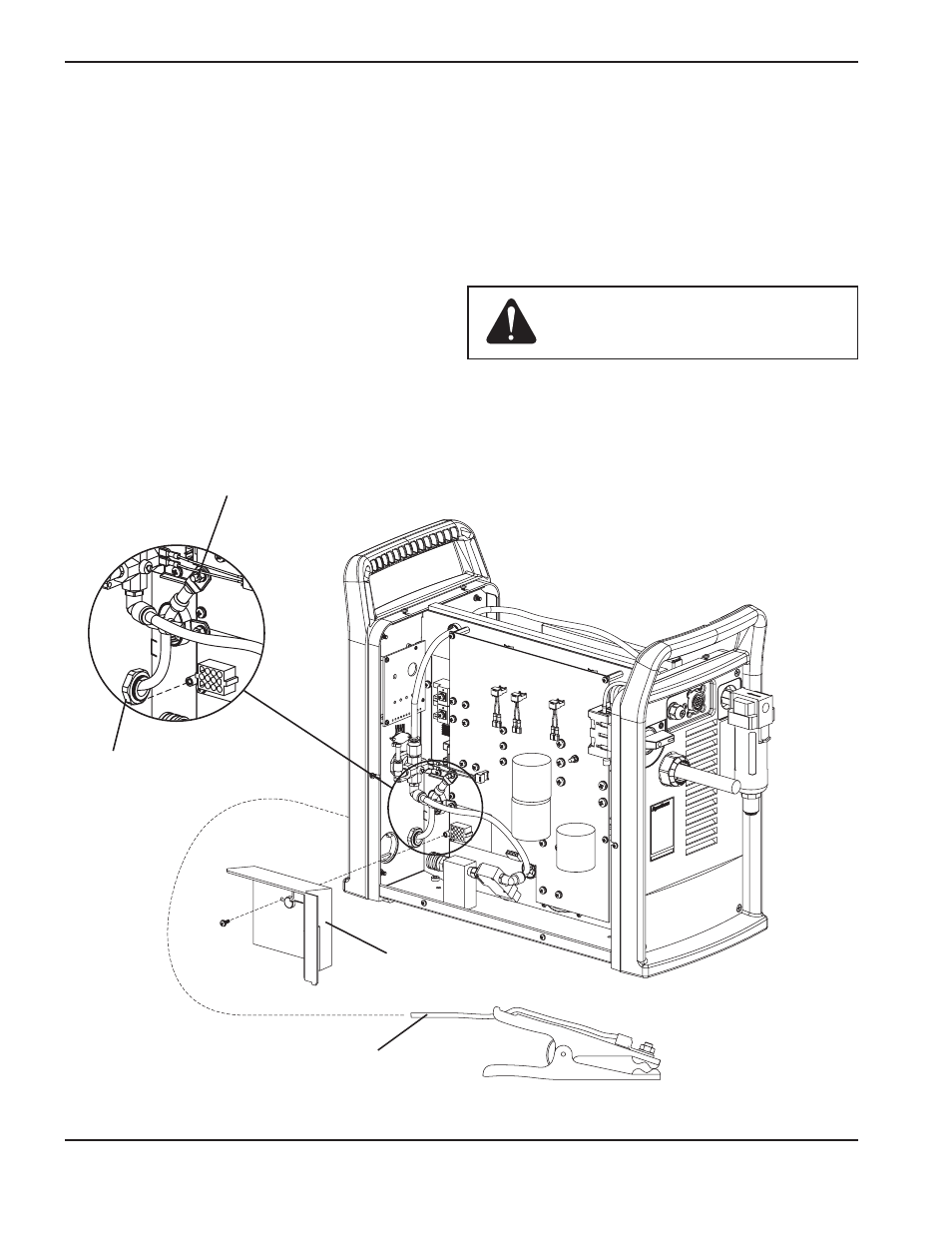

Barrière
ETR
Serre-câble
Connecter à J14
Câble de retour
