ENTRETIEN

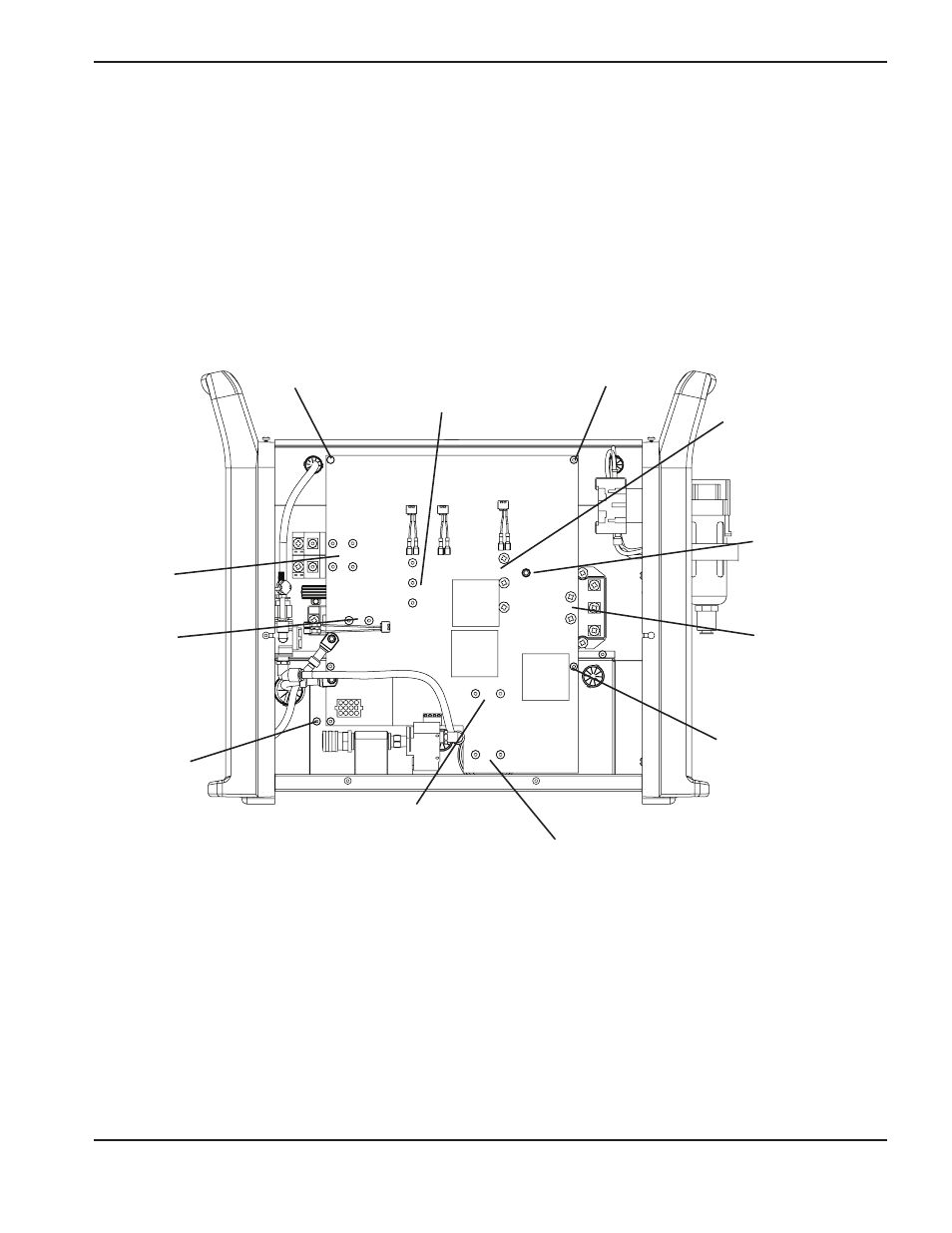

Vis de
retenue Vis de
retenue
Vis de
retenue
Vis de
retenue
Vis (3) CFP IGBT,
câble noir raccordé
avec la vis inférieure
(J17)
Vis (2) du pont de
diodes d’entrée, fil
noir fixé avec la
vis inférieure
Vis (4) du pont à
diodes de sortie,
câble noir fixé
avec la vis gauche
inférieure et fil noir
fixé avec la vis
gauche
supérieure.
Vis (3) IGBT de
l’onduleur, câble
jaune raccordé avec
la vis inférieure
Vis (2) IGBT
de l’arc pilote
Vis (2) du
condensateur (C94)
Vis (2) du condensateur (C98),
câble jaune et fil noir fixés avec
la vis gauche
Câble du capteur
de courant (J9)
7. Desserrer les vis qui fixent le CI d’alimentation aux condensateurs, au pont à diode d’entrée et à l’IGBT. Déposer
les câbles raccordés à ces points. Puis desserrer les vis de retenue du CI d’alimentation.
8. Soulever le CI d’alimentation de la source de courant et le ranger dans un contenant antistatique jusqu’à ce
qu’on soit prêt à le replacer.
6. Déconnecter les connecteurs de contact et les câbles raccordés au CI à :
• J1, J2 et J3
• J5
• Câble plat à J14
• Capteur de courant à J9
• J11 et J13
• J20 et J21
