ENTRETIEN

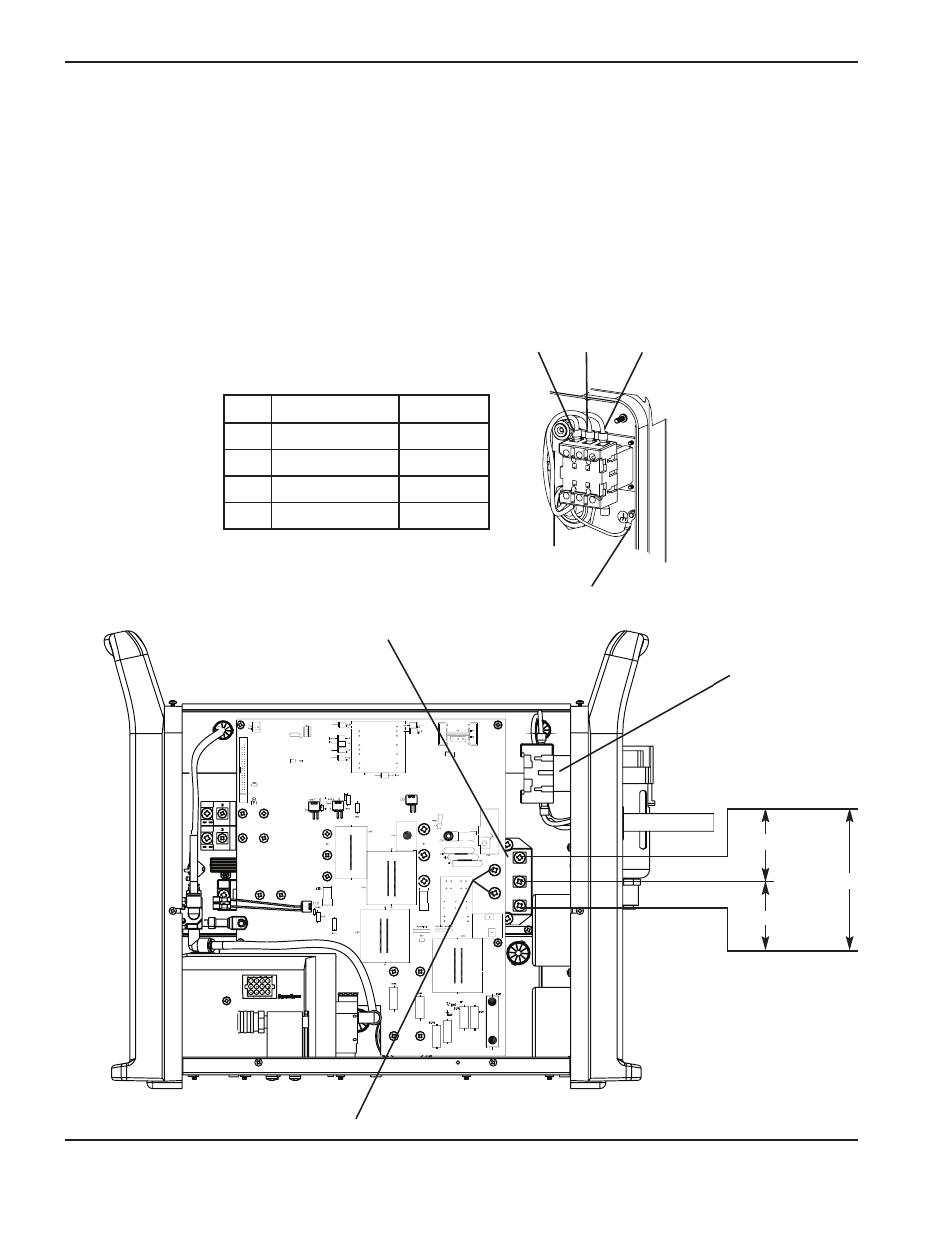

Essai 1 – entrée de tension
• Vérifier la tension secteur à la partie supérieure de l’interrupteur d’alimentation (S1).
• Vérifier la tension d’entrée au pont de diode d’entrée.
• La tension c.a. entre 2 fils d’entrée quelconques doit être égale à la tension secteur.
• S’il y a une tension appropriée à l’interrupteur d’alimentation et une basse tension à la diode d’entrée,
remplacer l’interrupteur d’alimentation.
– Dans le cas des systèmes CE, vérifier la tension au filtre CE. Si une bonne tension est présente au filtre
CE et une basse tension à la diode d’entrée, remplacer le filtre CE.
• Vérifier la tension de sortie du pont de diode d’entrée.
• Tension V c.c. = Tension secteur x 1,414 V c.c.
Note : Toutes les valeurs peuvent être à ±15 %.
= Tension secteur*
= Line voltage
= Line voltage*
Pont de diode d’entrée
Interrupteur
d’alimentation (S1)
* Monophasé
Tension secteur x 1,414
Terre (PE)
L1 (U) L2 (V) L3 (W)
Appareil standard Appareil CE
L1 Noir Noir (U)
L2 Blanc Bleu (V)
L3 Rouge Brun (W)
Terre Vert Vert/Jaune
