FONCTIONNEMENT
HD3070 avec console manuelle Manuel de l’opérateur 2-33
6/15/99
COUPAGE
Tableau de coupe de la torche PAC186
Aluminium – Coupage 100 A
H35 & N
2
plasma/N
2
Protection
Débits de coupe Débits prégaz
d’essai % d’essai* % Distance Hauteur de
Èpaisseur du Plasma Protecteur Prégaz Tension torche- Vitesse de perçage Retard de
matériau H35 N
2
N
2
N
2
N
2
N
2
à l’arc pièce* déplacement initiale perçage
(po) (mm) (bleu) (bleu) (bleu) (V) (mm) (m/min.) (mm) (pot.) (s)
1⁄4 6,4 30 30 60 60 45 45 145 4,0 2,5 6,0 0 0,1
3⁄8 9,5 149 4,0 1,8 6,0 0,5 0,2
1⁄2 12,7 155 4,0 1,1 6,0 1 0,3
La pression d’entrée de H35 et de N
2
doit se situer entre 7,2 et 9,2 bars (105 et 135 psi) pour toute épaisseur de
matériau.
Le débit d'H35 doit être de 85 scfh (2 407 l/h) au maximum.
* Les tolérances de distance torche-pièce sont de ± 0,125 mm (± 0,005 po). Quand on utilise le dispositif de
réglage en hauteur de la torche, les tolérances sont de ± 1 V.
Les pièces consommables CCW (sens inverse des aiguilles d’une montre) sont utilisées pour le coupage
symétrique simultané.
En cas de problème avec le procédé de coupage et si les débits sont suspects, voir à la section 5, Entretien
(version anglaise), Vérifications de la contre-pression du système de gaz.

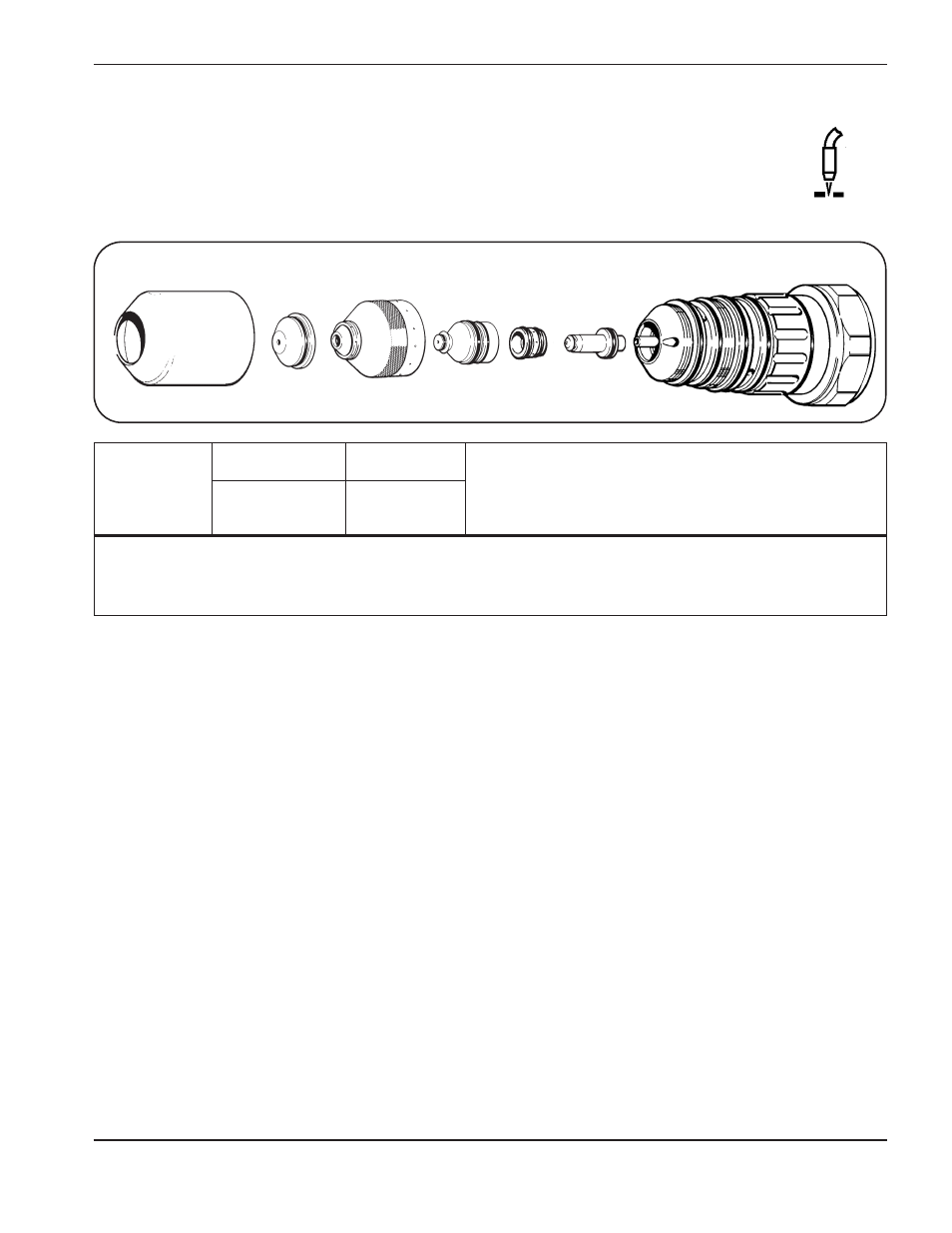

Protecteur
120594
Buse
120591
Électrode
120589
Buse de protection intérieure
120592
Diffuseur
020590
Torche PAC186
120349
Buse de protection extérieure
020634/020687
