FONCTIONNEMENT
2-4 HD3070 avec console manuelle Manuel de l’opérateur
2/28/99
Console des gaz (Fig. 2-2)
• Manomètres d’entrée PLASMA GAS, SHIELD GAS, et H35 PLASMA GAS
PG1 indique la pression d’entrée H35 de 8,2 bars.
PG2 indique la pression d’entrée O
2
/Air de 8,2 bars.
PG3 indique la pression d’entrée N
2
/CH
4
de 8,2 bars.

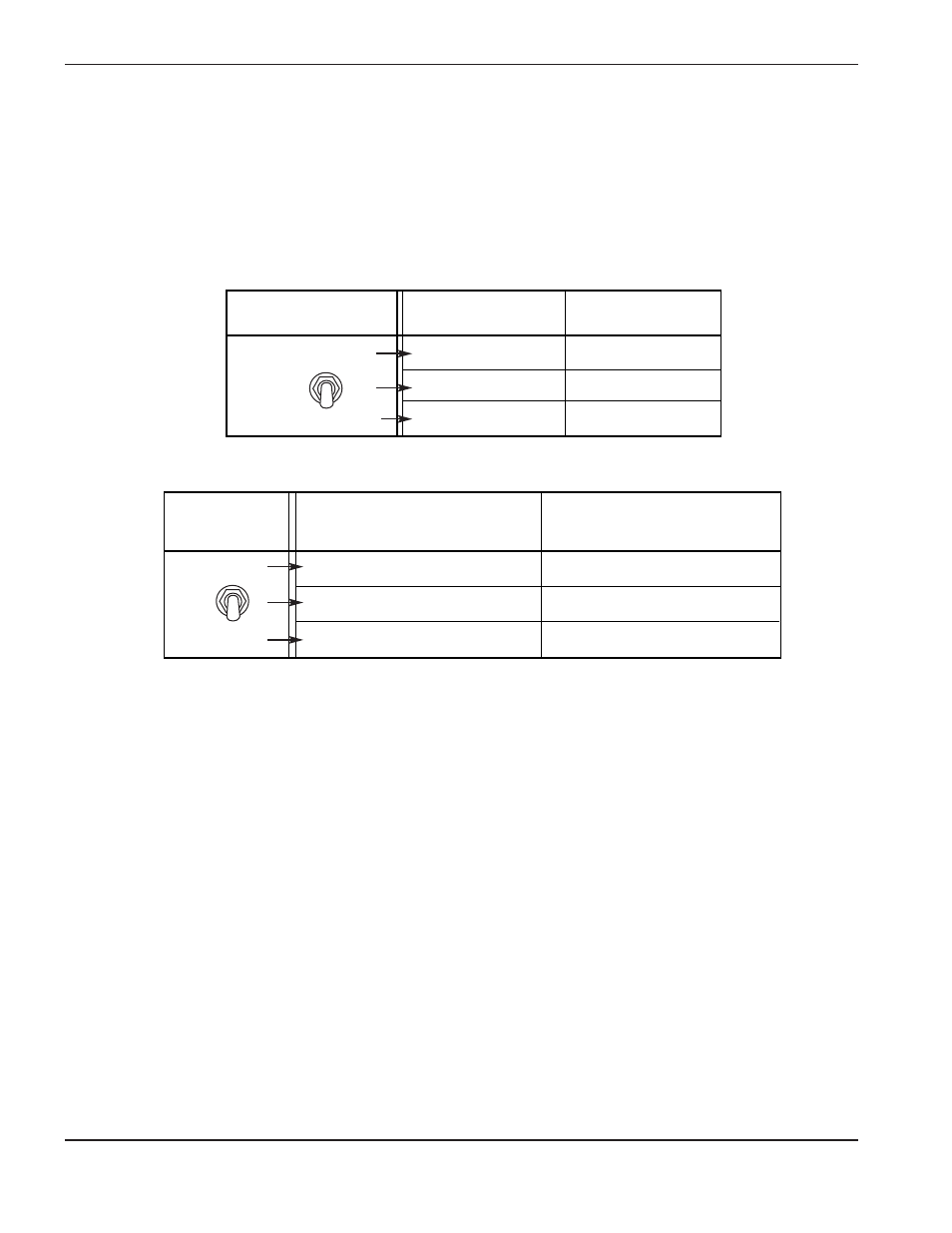

• Interrupteur à levier PROCESS SELECTION/INLET GAS (S1)
• Interrupteur à levier TEST CUTFLOW/RUN/TEST PREFLOW (S2)
POSITION DU
SÉLECTEUR S2
Le contacteur est invalidé, le courant
n’arrive pas à l’électrode et l’arc ne
peut pas être amorcé. Permet le fonctionnement normal
après que les débits de prégaz d’essai
et de coupage d’essai ont été réglés.
OUI
NON
OUI
NON
NON
OUI
GAZ PLASMA
CHOISI
GAZ DE PROTECTION
CHOISI
O
2
AIR
H35/N
2
O
2
/N
2
AIR/CH
4
N
2
O2 PLASMA
AIR PLASMA
H35 & N2 PLASMA
POSITION DU
SÉLECTEUR S1
TEST
CUTFLOW
RUN
TEST
PREFLOW
Cet interrupteur sert à régler le prégaz d’essai et les débits de coupe d’essai en utilisant les commandes décrites
ci-après. Les débits de prégaz et de coupe d’essai sont spécifiés dans les Tableaux de coupe à la fin de cette
section.
TEST CUTFLOW
• Le robinet doseur PLASMA (MV1) et le débitmètre PLASMA (FM1) servent à régler les débits de coupe
d’essai d’H35.
• Le robinet doseur PLASMA (MV2) et le débitmètre PLASMA (FM2) servent à régler les débits de coupe
d’essai d’O
2
, d’air ou de N
2
.
• Le manomètre PLASMA (PG4) indique la pression du débit de coupe d’essai réglé du gaz plasma. Si l’on
ne peut pas obtenir les bonnes valeurs de débit, vérifier le manomètre et se reporter à la Section 5,
Entretien (version anglaise) pour effectuer les vérifications de contre-pression du système de gaz.
• Le robinet doseur SHIELD (MV3) et le débitmètre (FM3) servent à régler les débits de coupe d’essai d’O
2
,
d’air ou de N
2
.
• Le robinet doseur SHIELD (MV4) et le débitmètre (FM4) servent à régler les débits de coupe d’essai de N
2
ou de CH
4
.
