FONCTIONNEMENT
HD3070 avec console manuelle Manuel de l’opérateur 2-5
2/28/99
• Le manomètre SHIELD (PG5) indique la pression des débits de coupe d’essai réglés du gaz de protection.
Si l’on ne peut pas obtenir les bonnes valeurs de débit, vérifier le manomètre et se reporter à la Section 5,
Entretien (version anglaise) pour effectuer les vérifications de contre-pression du système de gaz.
PRÉGAZ D’ESSAI
• Le robinet doseur PREFLOW (MV5) et le débitmètre (FM3) servent à régler les débits du prégaz d’essai
pour l’O
2
, l’air ou le N
2
.
• Le robinet doseur PREFLOW (MV6) et le débitmètre (FM4) servent à régler les débits du prégaz d’essai
pour le N
2
.
• Le manomètre PREFLOW (PG6) indique la pression des débits de prégaz d’essai réglés.

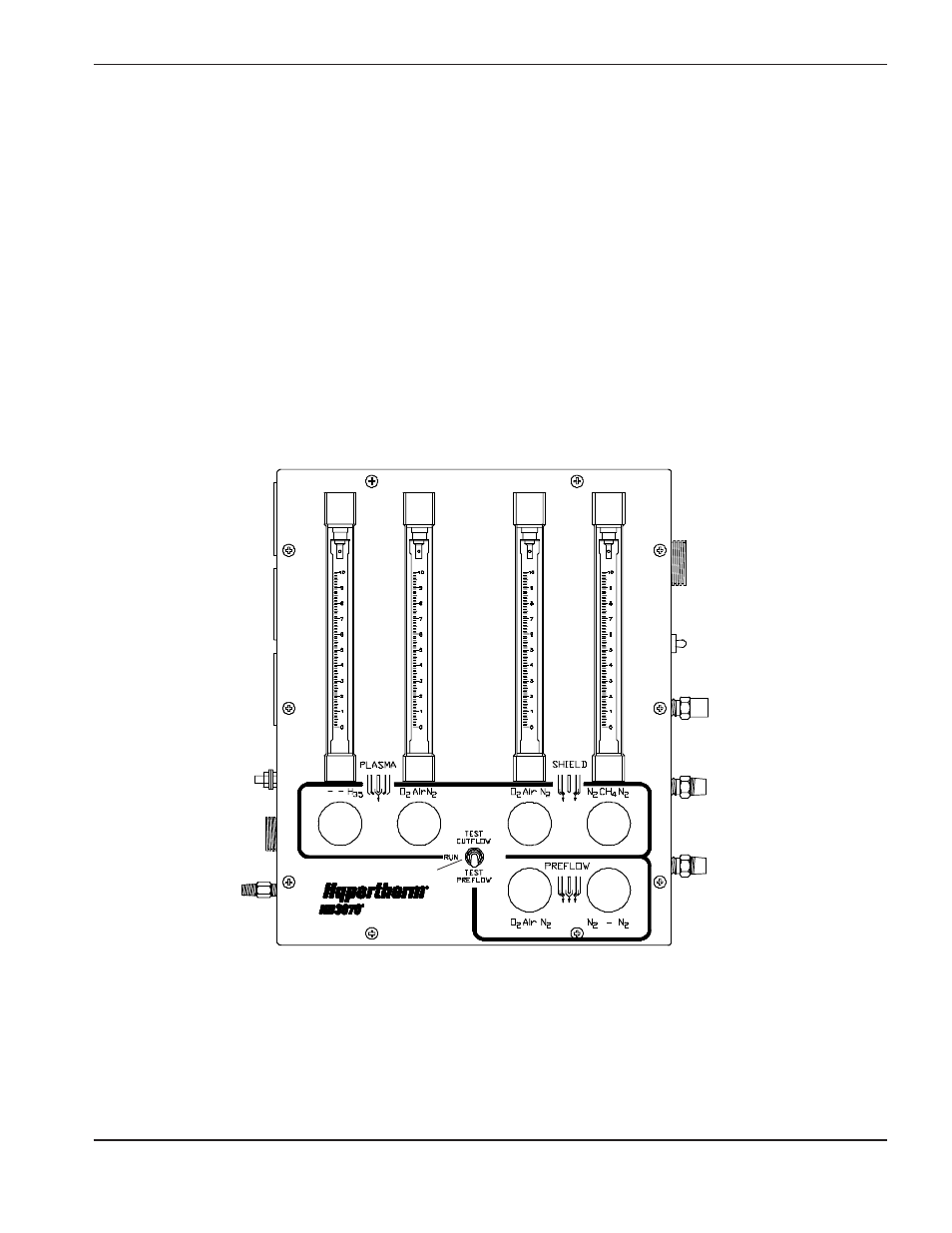

Figure 2-2 (1) Commandes et voyants de la console des gaz
Face avant
(MV1) (MV2)
(S2)
(MV3)
(MV5) (MV6)
(MV4)
(FM3) (FM4) (FM2) (FM1)
