MANUEL D’UTILISATION MEN FRANCAIS 71576388 - 02/13
Page 23 de 40 flowserve.com
d) Si une crépine est nécessaire, prévoir sa
section libre de passage à 3 ou 4 fois la
section de la tuyauterie d’aspiration.
e) Si une vanne d’aspiration est nécessaire,
choisir un modèle à passage direct.
Ne pas serrer les brides avant le
contrôle final (voir § 4.5.4).

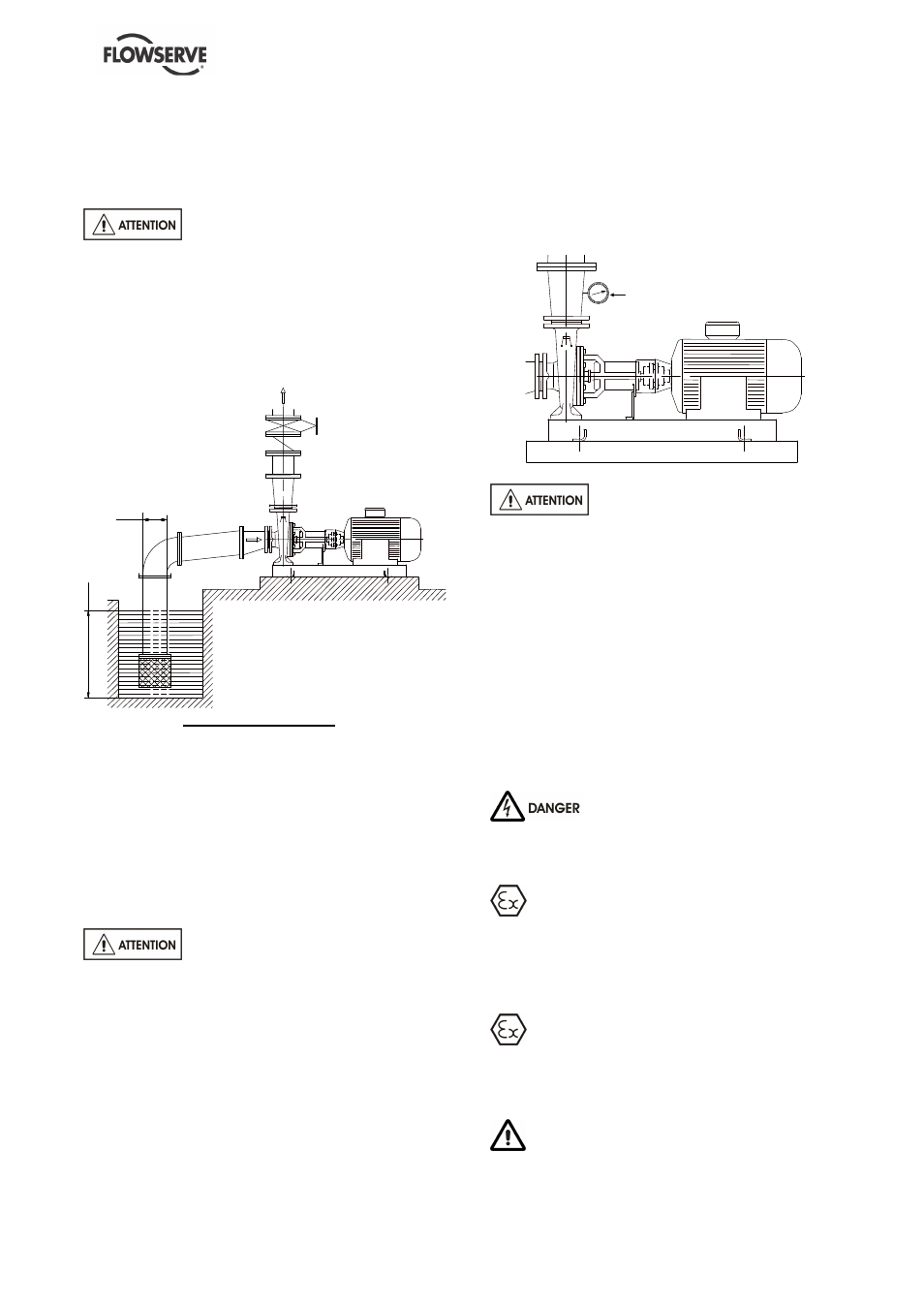

4.5.2.2 Conception de la conduite d'aspiration,
pompe en aspiration
La conduite d'aspiration doit être la plus courte et
la plus directe possible, ne jamais monter un
coude directement sur la bride d'aspiration de la
pompe.
I
Immersion
suffisante
D
I
≥
3 x D
Pompe en aspiration
a) Eviter des coudes brusques ou des
rétrécissements abrupts. Utiliser des
convergents
≤
20° (angle total) à génératrice
supérieure horizontale.
b) Effectuer un traçage des tuyauteries en pente
montante vers la pompe évitant
impérativement des points hauts.
c) Si un clapet de pied est nécessaire, ne pas le
surdimensionner car il engendrerait des
pulsations de pression (battement du clapet).
Ne pas serrer les brides avant le
contrôle final (voir § 4.5.4).
4.5.3 Tuyauterie de refoulement
4.5.3.1 Conception de la conduite de
refoulement
a) Si la conduite de refoulement possède un
divergent, l'angle total de celui-ci sera compris
entre 7° et 12°.
b) Monter la vanne de refoulement après le
clapet de non retour dans le sens de
l'écoulement.
Le clapet de non retour sera installé dans la
tuyauterie de refoulement pour protéger la pompe
des surpressions éventuelles et éviter le dévirage
de celle-ci lors de l'arrêt.
Si nécessaire, un manomètre de contrôle peut être
raccordé sur la tuyauterie.
Manomètre de contrôle
Ne pas serrer les brides avant le
contrôle final (voir § 4.5.4).
4.5.4 Contrôle final
a) Contrôler le serrage des boulons d'ancrage.
Les resserrer si nécessaire.
b) Contrôler que les obturateurs sur les brides
d’aspiration et de refoulement soient bien
enlevés.
c) Contrôler le parallélisme et la concordance
des trous des brides de la tuyauterie avec
celles de la pompe.
d) Serrer les brides d’aspiration et de
refoulement.
4.6 Branchements électriques
Les branchements électriques ainsi
que les mises à la terre seront réalisés par un
électricien qualifié, conformément à la
réglementation locale en vigueur.
Il est important de bien connaître la
DIRECTIVE EUROPEENNE sur les zones
potentiellement explosives pour lesquelles le
respect de la norme IEC60079-14 est une
exigence supplémentaire pour l'établissement des
connexions électriques.
Evitez toute surcharge mécanique,
hydraulique ou électrique en utilisant des bras de
commande d'arrêt automatique en cas de
surcharge moteur, ou un contrôleur d'intensité,
puis effectuez un contrôle de vibration de routine.
Il est important de bien connaître la
DIRECTIVE EUROPEENNE sur la compatibilité
électromagnétique au moment du câblage et de
l'installation de l'équipement sur le site.
