DURCO MARK 3 ISO SUR PALIER FRANÇAIS 26999933 04-14
Page 47 de 56
flowserve.com

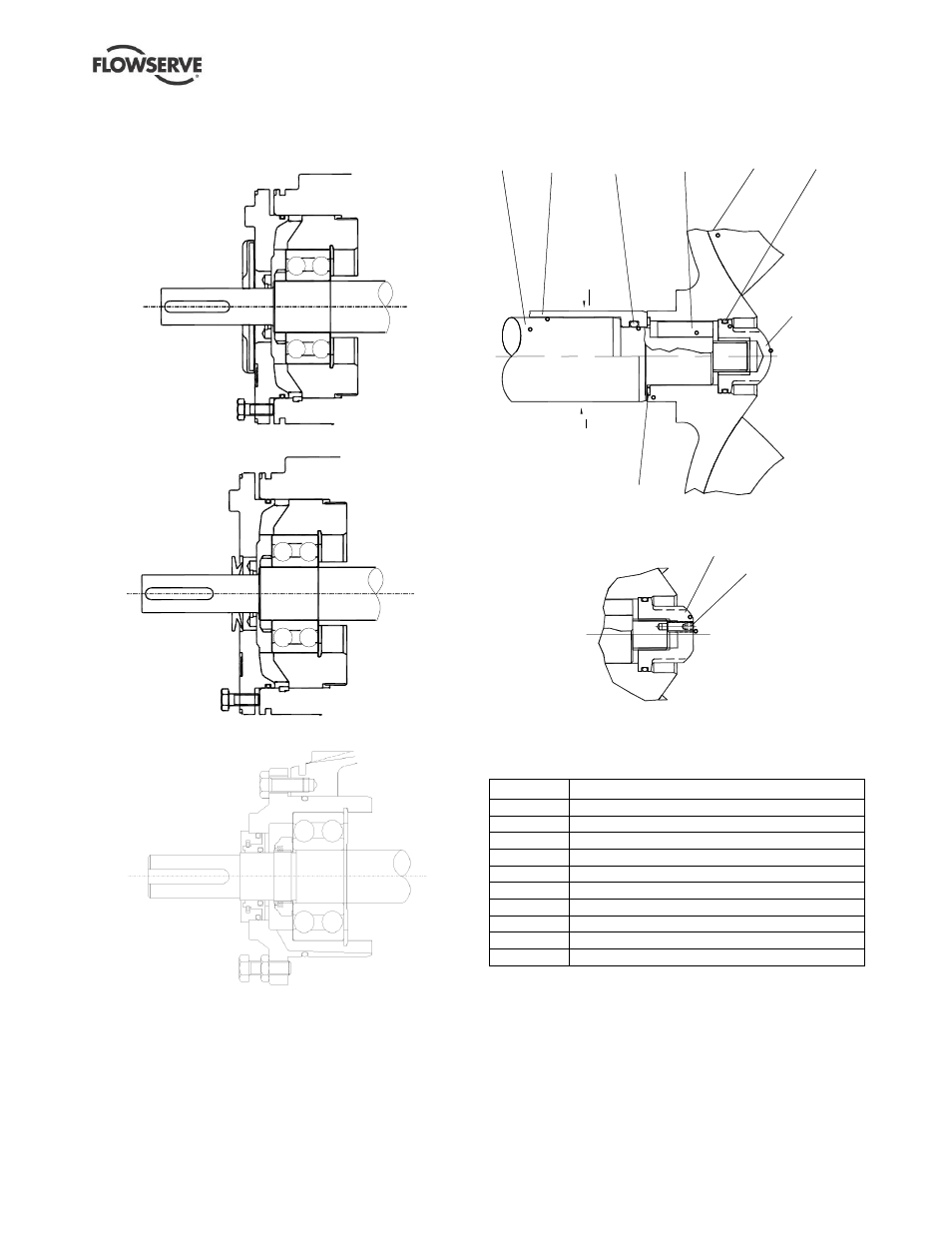

8.3 Détails additionnels
8.3.1 Etanchéité du corps de palier (détails)
Bâtis tailles 1 et 2
Bâtis tailles 3 et 4
Bâtis tailles 1 à 4 étanchéité à
joint labyrinthe/joint facial propriétaire (si installée)
8.3.2 Roue ouverte (OP) option roue clavetée à
l’entraînement
Clavette conçue pour aciers inoxydables CrNi 18.10/CrNiMo 18.10.3
et supérieurs, filets de vis de sécurité rendus étanches par un produit
avec PTFE (Loctite 577)
Item Description
2100 Arbre
2200 Roue
2400 Chemise (si installée)
2912.1 Ecrou de blocage de roue
2912.2 Ecrou de blocage de roue
4590.4 Joint plat
4610.4 Joint torique (chemise installée)
4610.5 Joint torique
6570.6 Vis
6700.2 Clavette
2100 2400 6700.2 2200 4610.5
2912.1
4590.4
6570.6
2912.2
4610.4
KEY DRIVE DESIGN FOR 304/316 STAINLESS STEEL
AND ABOVE. SECURE SCREW WITH
PTFE SEALANT (LOCTITE 577)
(includes
heli-coil 6589)
SOLID SHAFT
SHOWN BELOW
CENTRE-LINE.
SLEEVED SHAFT
SHOWN ABOVE
CENTRE-LINE.
Arbre
chemisé
représenté
de ce côté
de l’axe
Arbre massif
représenté de
ce côté de l’axe
Avec
Heli-coil
6589
[2912.1]
incluant
filetage
[6589]
