8.2 Configurations avec corps sur supports dans l’axe, avec roue vortex et avec
corps d’auto-amorçage
8.2.1

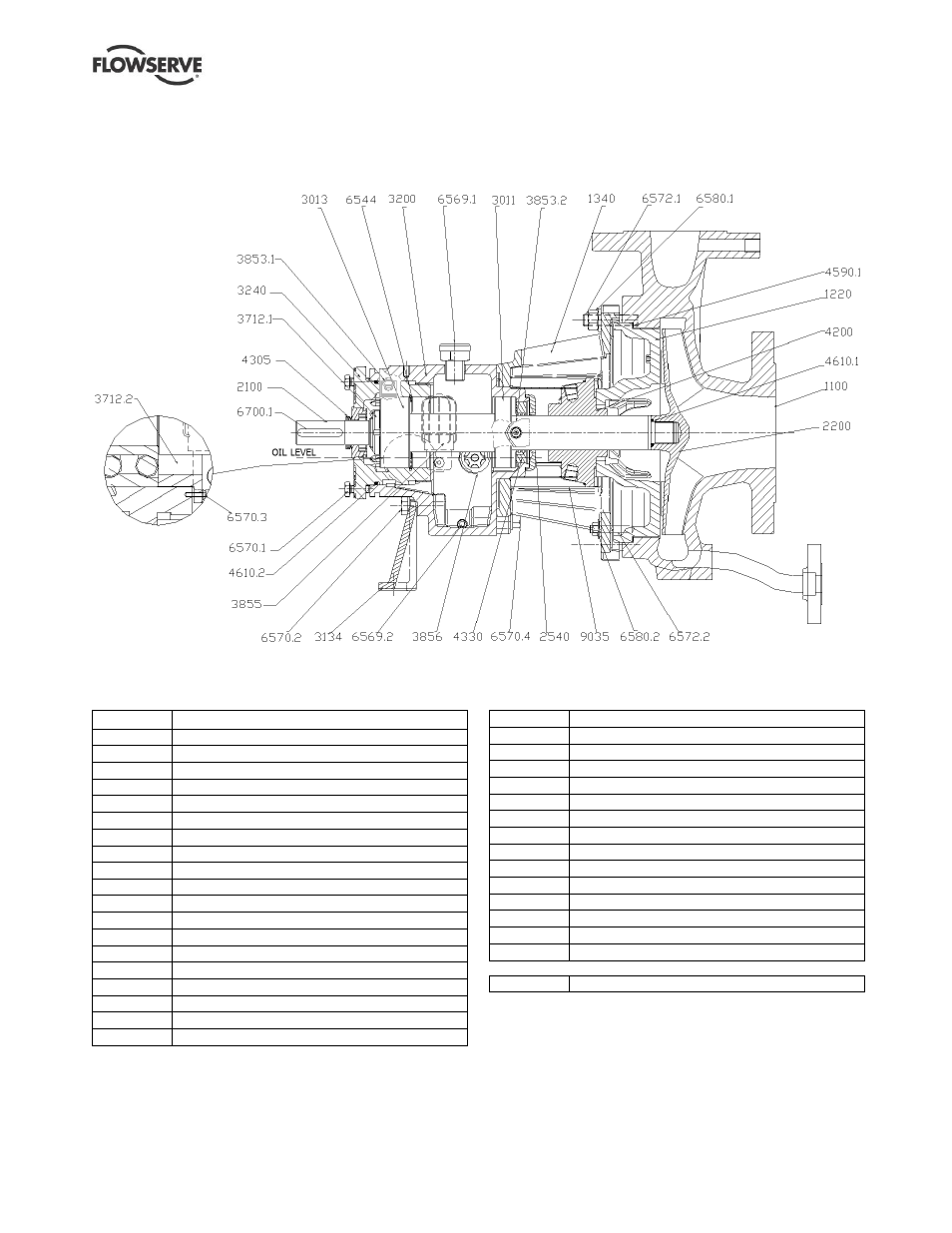

Montage du corps sur supports dans l’axe, croquis en coupe
Croquis issus de C128/002
8.2.2 Corps sur supports dans l’axe, liste des pièces
Item Description
1100 Corps de pompe
1220 Couvercle
1340 Adaptateur
2100 Arbre
2200 Roue
2540 Déflecteur (pour liquide)
3011 Roulement à billes radial
3013 Roulement à billes de butée
3134 Patte de palier
3200 Corps de palier
3240 Boîtard de roulement
3712.1 Ecrou de roulement
3712.2 Bague de blocage
3855 Huileur à niveau constant
3856 Regard d’huile
4200 Garniture mécanique
4305 B ague d’étanchéité d’arbre
4330 Joint labyrinthe
4590 Joint plat
4610.1 Joint torique
4610.2 Joint torique
6544 Circlip
6569.1 Bouchon (remplissage)
6569.2 Bouchon (magnétique)
6570.1 Vis
6570.2 Vis
6570.3 Vis
6570.4 Vis
6572.1 Goujon
6572.2 Goujon
6580.1 Ecrou
6580.2 Ecrou
6700.1 Clavette
9035 Protecteur de sécurité
Composants non illustrés:
2400 Chemise *
* En version standard
