6 FENDEUSE DE BUCHES
SECCIÓN
CARACTERISTIQUES
ET COMMANDES
Comprendre le fonctionnement de votre machine vous aidera à obtenir des résultats optimaux lorsque vous l’utiliserez.
Les descriptions suivantes définissent les caractéristiques et commandes de votre machine.
3
1. Chaînes de sécurité de l’attelage : Les chaînes de sécurité
sont utilisées durant le remorquage pour empêcher la
machine, si elle se détache du véhicule remorqueur, de s’en
séparer complètement. Croisez les chaînes de sécurité sous
l’attelage et reliez-les au véhicule remorqueur.
2. Support de flèche d’attelage : Il doit toujours être en position
RELEVÉE et ne doit pas toucher le sol lorsque la machine
se déplace. Durant le fonctionnement, placez-le en position
ABAISSÉE sur une surface horizontale.
3. Pompe hydraulique : La pompe fournit la puissance
hydraulique au système.
4. Réservoir de fluide hydraulique : Le système hydraulique
sur cette fendeuse à bois est livré rempli de fluide
Qualité de transmission de haute automatique (ATF)
pour accueillir le fonctionnement à des températures
inférieures à 32 degrés F (0° C). Lors de l'ajout ou
le remplacement de l'ATF, utilisez un Dexron ® III ou
Mercon ® produit qualifié. Vérifier le liquide sur une
surface plane avec la béquille en position basse.
5. Zone de scission : Placez les bûches à fendre dans la zone
de scission. N'approchez aucune partie du corps de la zone
de scission lorsque le coin est en mouvement.
6. Coin : Le coin est relié au piston du vérin hydraulique.
7. Levier de commande de la fendeuse : Poussez le levier
vers la zone de scission pour sortir le piston du vérin
hydraulique. Tirez le levier dans la direction opposée à
la zone de scission pour faire rentrer le piston. Le levier
retournera automatique en position neutre lorsque le piston
sera complètement rentré.
8. Vérin hydraulique : Sortez et rentrez le piston du vérin
hydraulique à l’aide du levier de commande de la fendeuse.
9. Plaque d'extraction: Pousse bois hors du coin de fendage
en coin est rétracté.
10. Plaque de protection moteur: Protège le moteur contre la
chute des morceaux de journal.
11. Brace cylindre
3.1 COMMANDES DE LA FENDEUSE.
1
2
3
4
5
6
7
8
9
10
11

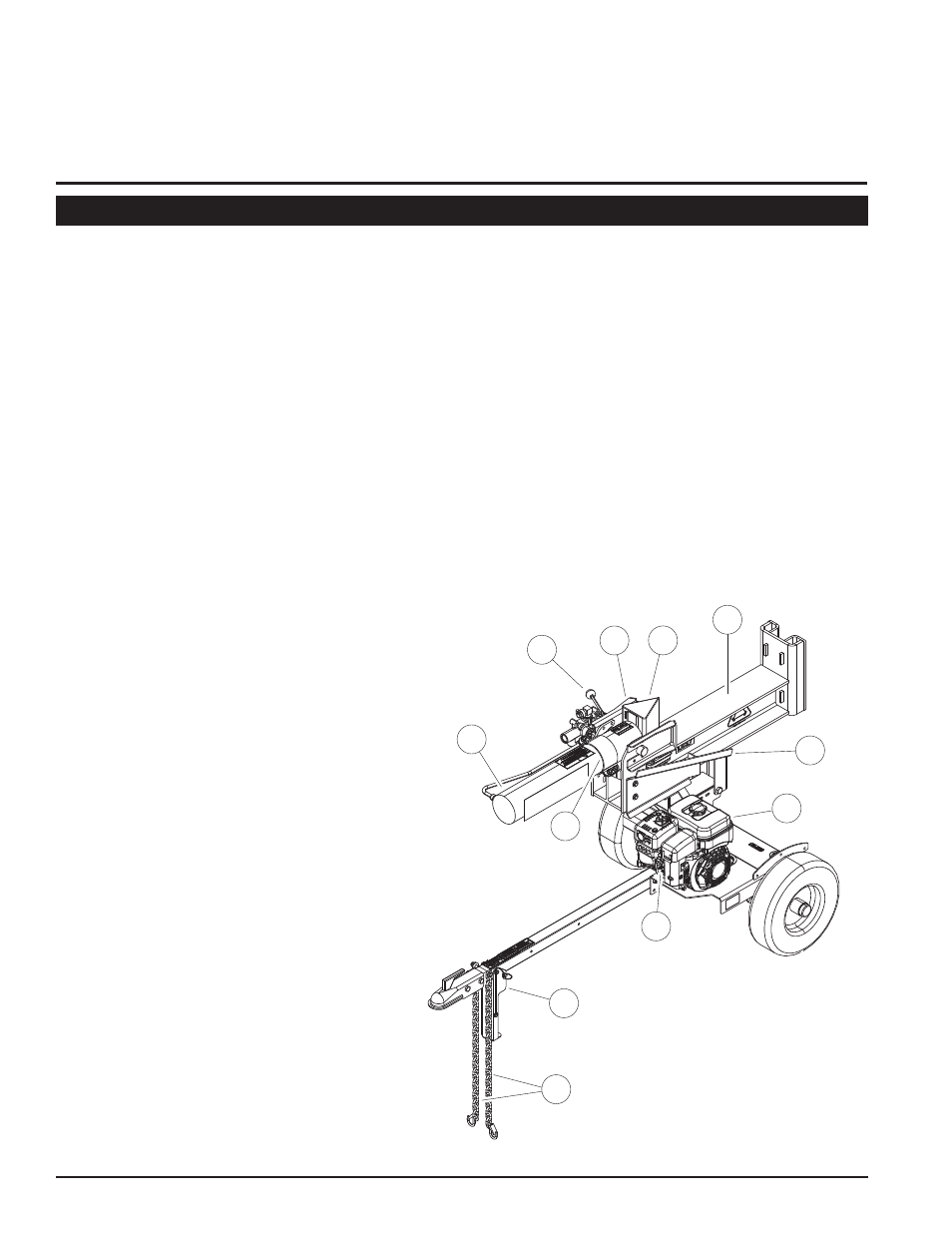

Modèle LS27 montré
