RÉGLAGE DE L’ESPACE DE DÉGAGEMENT
DES LAMES DÉCHIQUETEUSES
Les lames de déchiquetage doivent être installées â une
distance comprise entre 1/16 et 1/8 pouces (1,58 mm et
3,1 mm) du bloc de déchiquetage situé en face de l’entrée
de la goulotte de déchiquetage. Pour régler l’espace de
dégagement des lames, suivez les étapes suivantes:
1. Desserrez les vis de pression qui tiennent les colliers
d’arrêt en place sur les paliers de bride à deux boulons.
2. À l’aide d’un poinçon et d’un marteau, tapez sur les
colliers d’arrêt dans le sens opposé à la rotation normale.
Sur la partie avant, tapez dans le sens des aiguilles d’une
montre. Sur la partie arrière, tapez dans les sens inverse
des aiguilles d’une montre
3. Utilisez un maillet en caoutchouc pour taper sur l’extrémité
de l’arbre du rotor pour obtenir un espace de dégagement
de 1/16 à 1/8 pouces (1,58 et 3,1 mm). Tournez le rotor et
vérifiez l’espace de dégagement pour toutes les lames.
4. Une fois l’espace de dégagement établi, remettez et serrez
les colliers d’arrêt en place. Avec le marteau et le poinçon,
tournez les colliers d’arrêt dans la direction de la rotation de
l’arbre (c’est à dire dans le sens inverse des aiguilles d’une
montre sur le palier arrière et dans le sens des aiguilles
d’une montre sur le palier avant) et fixez-les avec un bon
coup de marteau. Serrez les vis de pression des colliers
d’arrêt.
5. Desserrez les vis de pression qui tiennent la courroie de
la poulie sur l’arbre du rotor. Déplacez la poulie sur l’arbre
pour l’aligner avec la poulie d’entraînement du moteur. La
poulie doit être déplacée autant que le rotor, mais dans la
direction opposée.
6. Assurez-vous que la clavette d’entraînement de poulie
repose complètement sur son siège sous la poulie et serrez
les vis de pression.
7. Vérifiez l’alignement de la poulie en posant une règle de
précision à travers les faces de la poulie. Les faces de la
poulie doivent s’aligner. Sinon, répétez les étapes 9 et 10
jusqu’à l’alignement de la poulie.

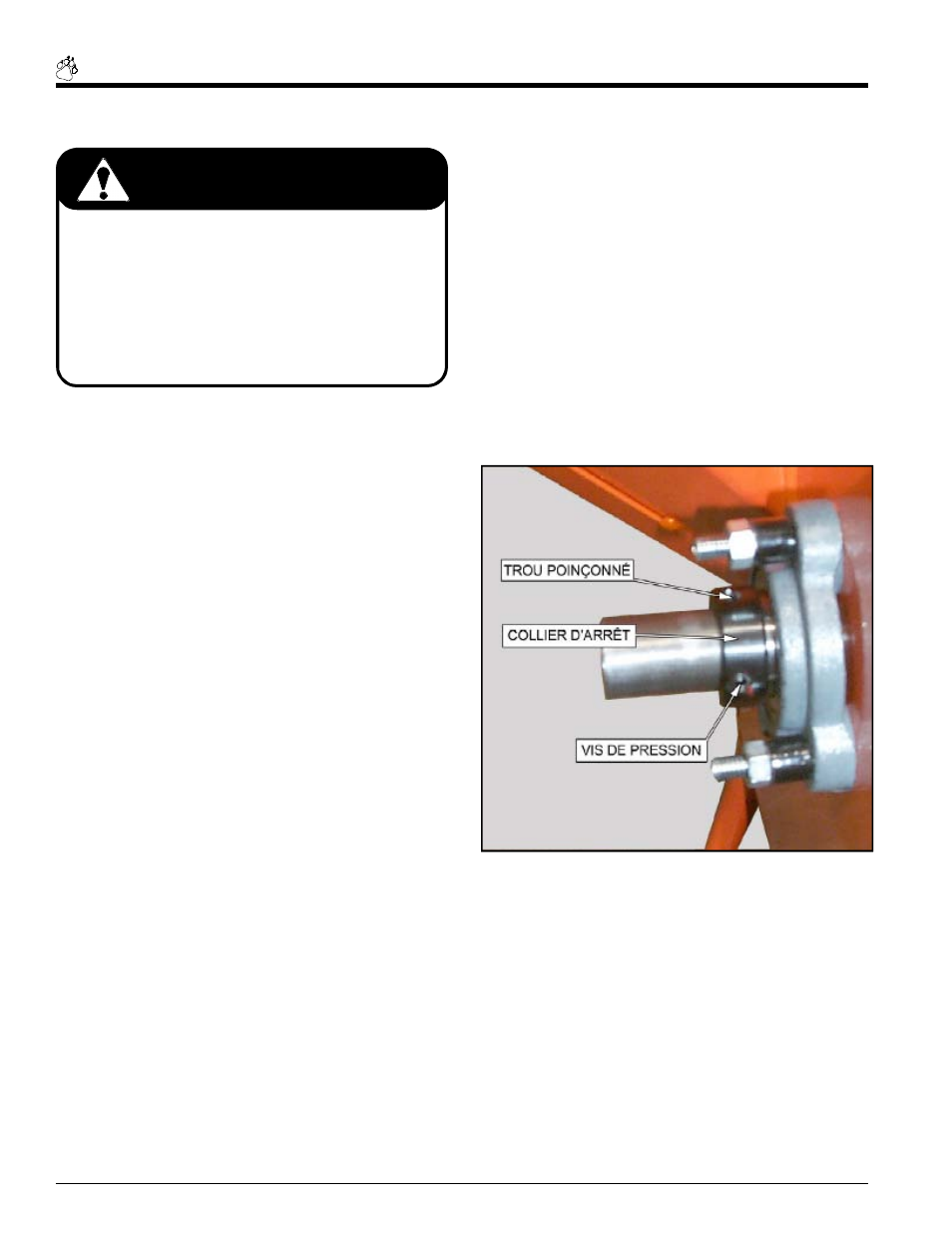

Fig. N
° 43 Collier d’arrêt
Pour éviter tout risque de blessures ou de dommages
matériels: arrêtez le moteur, débranchez le fil de bougie,
retirez la clé de l’interrupteur à clé d’allumage (le cas
échéant) et assurez-vous que toutes les pièces en
mouvement sont venues à un repos complet avant
d’effectuer un service, un réglage ou une réparation.
Les lames de déchiquetage sont tranchantes! Faites très
attention à ne pas vous couper.
Service & entretien
AVERTISSEMENT
