Page 20 déchiqueteuse/broyeuse crary bear cat - guide d’utilisation
Assemblage
INSTRUCTIONS POUR L’ASSEMBLAGE (TOUS LES MODÈLES S )
ÉTAPE N
°° 3: INSTRUCTIONS POUR
L’INSTALLATION DE LA RALLONGE
DE GOULOTTE DE DÉCHIQUETEUSE
6. Placez la rallonge sur la goulotte. Alignez les quatre
trous situés au fond de la rallonge et sur la partie supérieure
de la goulotte.
7. Introduisez un boulon de 5/16 po. (80 mm) X 3/4 po. (19
mm) dans chaque trou. Fixez le boulon en vissant sur lui
un écrou de 5/16 po. (80 mm). Serrez l’écrou jusqu’à ce
qu’il soit bien serré contre la rallonge de goulotte.
1
2
3
4
5

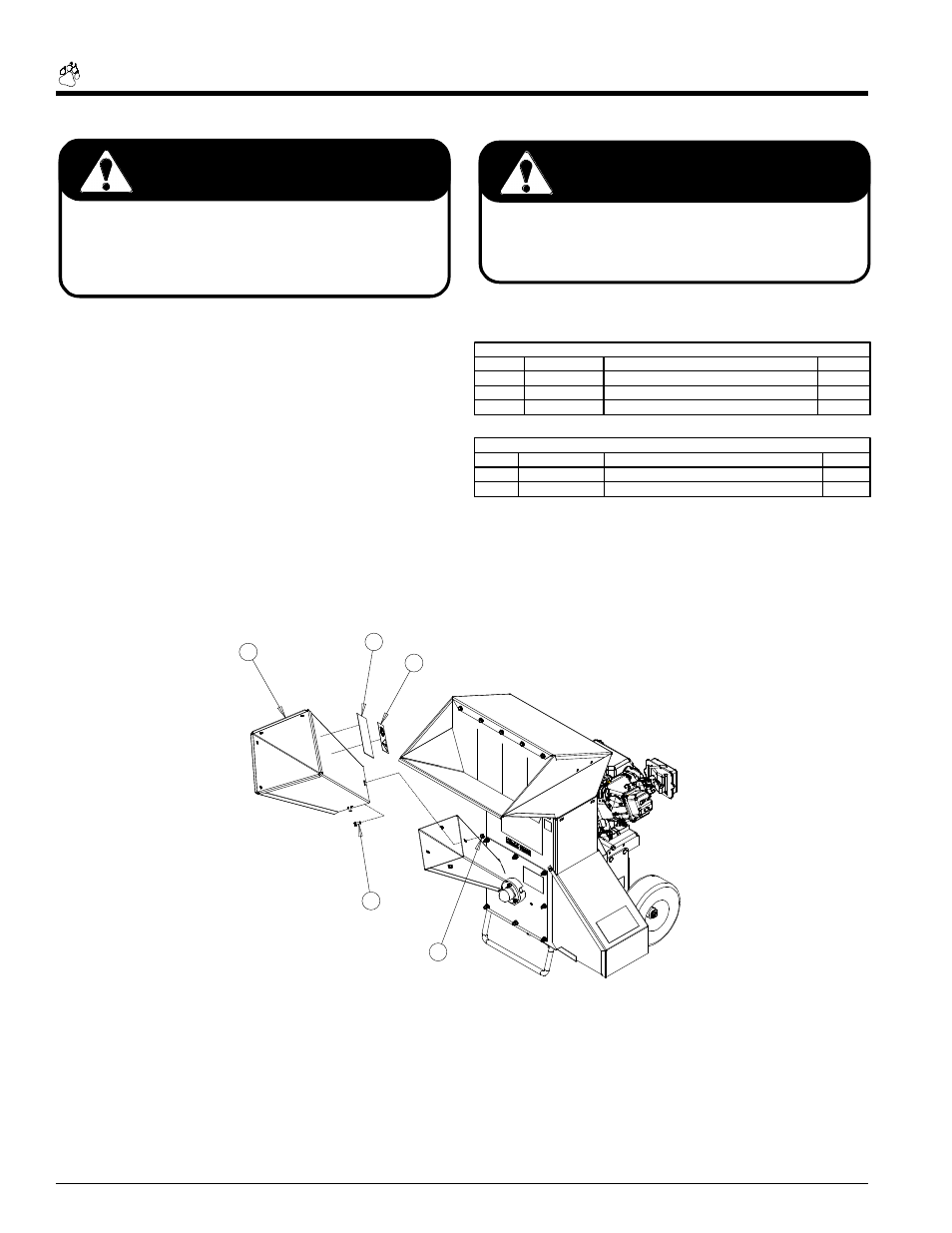

Figure N
° 19 Rallonge de goulotte de déchiqueteuse
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ
1 12175 ÉTIQUETTE AUTOCOLLANTE, ADMISSION ET DÉCHARGE 1
2 14199-00 ÉTIQUETTE AUTOCOLLANTE, TAILLE DE LA DÉCHIQUETEUSE 1
3 70684-35 ENSEMBLE SOUDÉ, RALLONGE DE GOULOTTE 1
RALLONGE DE GOULOTTE DE LA DÉCHIQUETEUSE (71771)
ARTICLE NUMÉRO DE PIÈCE DESCRIPTION QTÉ.
4 15003 BOULON, HEX GR5 5/16 PO. (80 mm) X 3/4 PO. (19 mm) 4
5 15356 ÉCROU, NE NYLOCK ZP 5/16 PO. (80 mm) 4
PIÈCES VARIÉES POUR RALLONGE DE GOULOTTE
Si des boulons ou écrous tombent dans la
déchiqueteuse, veillez à bien les récupérer avant de mettre
la machine en marche. Retirez la grille de décharge pour
retirer de la déchiqueteuse tout corps étranger.
IMPORTANT AVERTISSEMENT
Pour éviter des blessures ou des dommages matériels:
avant d’effectuer un service, un réglage ou une réparation,
veuillez arrêter le moteur, débrancher le fil de bougie,
retirer la clé de l’interrupteur à clé et vous assurer que toutes
les pièces en mouvement sont venues à un arrêt complet.
